Hochleistungs-Bidirektionale Stromversorgung

DC-Stromversorgungen PXB-Serie

Bidirektionale DC-Stromversorgung mit hoher Kapazität (CV/CC/CP)

PXB-Serie – 10-kW-Typ

2,200,000円

Hohe Leistungsdichte: 10 kW im 3U-Gehäuse
Bidirektionale Leistung und Rückspeisung in einem einzigen Gerät.
Nennausgangsspannung : 50 V
Wählen Sie eine Eingangsspannung von 200 V AC (dreiphasig) oder 400 V AC (dreiphasig)
Mit einer Touchscreen-Anzeige ausgestattet
LAN, USB, RS232C, externe analoge Steuerung (isolierter Typ) als Standard.
Regenerative Funktionen (vor Ort)
Externe Steuereingänge und -ausgänge sind Standard für beide NPN/PNP-SPS-Typen.

Bild	Artikel/Modell	Output Power [W]	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
	PXB10K-50	10kW	0V bis 50V	-400A bis +400A	2,200,000円（税込：2,420,000円）	この製品はすでに見積書リストに追加されています見積書リストを見る

Artikelnummer: PXB-10kW

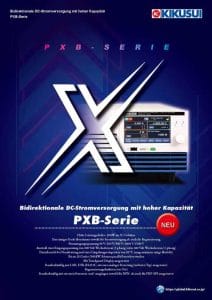

Katalog
Manuell
2D CAD
Updater/Driver
Technische Daten

Aufstellung

Bild	Artikel/Modell	Output Power [W]	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
	PXB10K-50	10kW	0V bis 50V	-400A bis +400A	2,200,000円（税込：2,420,000円）	この製品はすでに見積書リストに追加されています見積書リストを見る

Technische Daten

Ausgangsleistung

Open in a new window

Gerät	PXB10K-50	PXB20K-50	PXB20K-100	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
Nennleistung	±10000 W	±20000 W	±20000 W	±20000 W	±20000 W	±20000 W	±20000 W
Nennspannung (Quelle)*1	0 V bis 50 V	0 V bis 50 V	0 V bis 100 V	0 V bis 250 V	0 V bis 500 V	0 V bis 1000 V	0 V bis 1500 V
Betriebsspannung (Sink)*2	3 V bis 50 V	3 V bis 50 V	7 V bis 100 V	15 V bis 250 V	10 V bis 500 V	20 V bis 1000 V	30 V bis 1500 V
Nennstrom*1	±400 A	±800 A	±400 A	±200 A	±120 A	±60 A	±30 A

*1 Begrenzt durch die maximale Ausgangsleistung. *2 Betriebsspannung, bei der der Nennstrom geliefert werden kann

Ausgangsspannung

Open in a new window

Element			PXB10K-50	PXB20K-50	PXB20K-100	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
Maximal einstellbare Spannung			52,5 V	52,5 V	105 V	262,5 V	525 V	1050 V	1575 V
Einstellungsgenauigkeit			±(0,2 % des Sollwerts + 0,1 % des Nennwerts)
Einstellungsauflösung			0,005 V	0,005 V	0,001 V	0,02 V	0,05 V	0,1 V	0,1 V
Leistungsschwankung *1			±10 mV	±10 mV	±20 mV	±50 mV	±100 mV	±200 mV	±300 mV
Laständerung *2			±40 mV	±40 mV	±50 mV	±125 mV	±250 mV	±500 mV	±750 mV
Fernerkundung Maximale Ausgleichsspannung (Hin- und Rückweg)			10 % of rating
Oberer Grenzwert für die Einstellung des Innenwiderstands			126 mΩ	63 mΩ	315 mΩ	1575 mΩ	5250 mΩ	21000 mΩ	63000 mΩ
Auflösung der Einstellung des Innenwiderstands			1 mΩ	1 mΩ	1 mΩ	1 mΩ	1 mΩ	2 mΩ	5 mΩ
Reaktionsschaltung			SCHNELL, LANGSAM
Flankensteilheit (TYP)			12,5 V/ms oder mehr*3	12,5 V/ms oder mehr*3	25 V/ms oder mehr*3	62.5 V/ms oder mehr*3	125 V/ms oder mehr*3	250 V/ms oder mehr*3	375 V/ms oder mehr*3
			12,5 V/ms	12,5 V/ms	25 V/ms	62,5 V/ms	125 V/ms	250 V/ms	375 V/ms
			1,25 V/ms	1,25 V/ms	2,5 V/ms	6,25 V/ms	12,5 V/ms	25,0 V/ms	37,5 V/ms
			0,125 V/ms	0,125 V/ms	0,25 V/ms	0,625 V/ms	1,25 V/ms	2,50 V/ms	3,75 V/ms
			0,0125 V/ms	0,0125 V/ms	0,025 V/ms	0,0625 V/ms	0,125 V/ms	0,250 V/ms	0,375 V/ms
Nur Quelle*4	Transiente Reaktion*5		Weniger als 8 Millisekunden	Weniger als 8 Millisekunden	Weniger als 8 Millisekunden	Weniger als 8 Millisekunden	Weniger als 8 Millisekunden	Weniger als 10 Millisekunden	Weniger als 10 Millisekunden
	Welligkeit*6	p-p*7	250 mV	250 mV	300 mV	375 mV	1000 mV	1500 mV	2500 mV
	Welligkeit*6	rms*8	37 mV	30 mV	75 mV	125 mV	250 mV	500 mV	750 mV
	Startzeit*9	Volle Last*10	10 ms
	Startzeit*9	Keine Last	10 ms
	Zeit für den Abstieg*11	Volle Last*10	10 ms
	Zeit für den Abstieg*11	Keine Last	10 ms

*1 Bei 200-V-Wechselstrom-Eingang: 180 VAC bis 252 VAC; bei 400-V-Wechselstrom-Eingang: 342 VAC bis 504 VAC. Bei konstanter Last. *2 Die Schwankung, wenn die Last von Leerlauf auf Volllast (Nennleistung/Nennspannung) bei Nennspannung umgeschaltet wird. Gemessen am Messpunkt. *3 Die Anzeige zeigt MAX. *4 Wenn die CV-Modus-Reaktionszeit auf FAST eingestellt ist. *5 Zeit, die benötigt wird, bis die Ausgangsspannung wieder innerhalb von ±(0,1 % + 10 mV) der Nennleistungsspannung liegt. Die Laststromabweichung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *6 Bei Nennstrom. Wert gemessen mit JEITA RC-9131C-Sonde mit 100:1-Sonde. *7 Messfrequenzband: 10 Hz bis 20 MHz *8 Messfrequenzband: 10 Hz bis 1 MHz *9 Gilt für Änderungen von 10 % bis 90 % der Nennspannung. *10 Bei Verwendung einer rein ohmschen Last. *11 Gilt für Änderungen von 90 % bis 10 % der Nennausgangsspannung.

Ausgangsstrom

Open in a new window

Element	PXB10K-50	PXB20K-50	PXB20K-100	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
Einstellbarer maximaler Quellenstrom*1	+420 A	+840 A	+420 A	+210 A	+126 A	+63 A	+31,5 A
Einstellbarer maximaler Senkenstrom*1	-420 A	-840 A	-420 A	-210 A	-126 A	-63 A	-31,5 A
Stufenlose Einstellung des Strombereichs*1	-420 A bis +420 A	-840 A bis +840 A	-420 A bis +420 A	-210 A bis +210 A	-126 A bis +126 A	-63 A bis +63 A	-31,5 A〜+31,5 A
Einstellungsgenauigkeit	± (0,75 % des Nennwerts)
Einstellungsauflösung	0,05 A	0,1 A	0,05 A	0,02 A	0,01 A	0,005 A	0,002 A
Leistungsschwankung	±800 mA	±1600 mA	±800 mA	±400 mA	±240 mA	±120 mA	±60 mA
Laständerung	±800 mA	±1600 mA	±800 mA	±400 mA	±240 mA	±120 mA	±60 mA
Anstiegszeit (Kurzschluss) (TYP) *2	5 ms
Abfallzeit (Kurzschluss) (TYP) *3	5 ms
Lade-/Entlade-Umschaltzeit (TYP)	10 ms
Reaktionsschaltung	SCHNELL, LANGSAM
Slew-Rate-Schaltung (TYP)*4	100 A/ms oder mehr*3	200 A/ms oder mehr*3	100 A/ms oder mehr*3	50 A/ms oder mehr*3	30 A/ms oder mehr*3	15 A/ms oder mehr*3	7,5 A/ms oder mehr*3
	100 A/ms	200 A/ms	100 A/ms	50 A/ms	30 A/ms	15 A/ms	7,5 A/ms
	10 A/ms	20 A/ms	10 A/ms	5 A/ms	3 A/ms	1,5 A/ms	0,75 A/ms
	1 A/ms	2 A/ms	1,0 A/ms	0,5 A/ms	0,3 A/ms	0,15 A/ms	0,075 A/ms
	0,1 A/ms	0,2 A/ms	0,10 A/ms	0,05 A/ms	0,03 A/ms	0,015 A/ms	0,0075 A/ms

*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. *2. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 10 % bis 90 % des Nennausgangsstroms angewendet. *3. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 90 % bis 10 % des Nennausgangsstroms angewendet. *4. MAX wird am Display angezeigt.

Leistungsabgabe

Open in a new window

Element	10-kW-Modell	20-kW-Modell
Einstellbare maximale Quellenleistung *1	+10500 W	+21000 W
Einstellbare maximale Senkenleistung *1	-10500 W	-21000 W
Stufenlose Einstellung des Leistungsbereichs *1	-10500 W bis +10500 W	-21000 W bis +21000 W
Einstellungsgenauigkeit *2	±（0.5 % of power rating + 0.5 % of current rating × Vout）
Einstellungsauflösung	1 W	2 W

*1 Im Parallelbetrieb wird der Wert mit der Anzahl der Geräte in der Konfiguration multipliziert. *2 Es werden 5 % oder mehr der Nennleistung garantiert. Weniger als 5 % der Nennleistung werden als TYP-Wert garantiert.

200 V dreiphasiger, dreiadriger Eingang

Open in a new window

Gerät	10-kW-Modell	20-kW-Modell
Nominale Eingangsleistung	200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz
Eingangsspannungsbereich	180 Volt Wechselstrom bis 252 Volt Wechselstrom
Eingangsfrequenzbereich	47 Hz bis 63 Hz
Eingangsstrom (MAX) *1	40 A (180 V)	80 A (180 V)
Eingangsstrom (MAX) *1	12 kVA	24 kVA
Einschaltstrom (TYP)*2	90 A
Leistungsfaktor (TYP)*1	0.96
Ausgangshaltezeit	10 ms oder mehr

*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet wird. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator)

400 V dreiphasiger, dreiadriger Eingang

Open in a new window

Gerät	10-kW-Modell	20-kW-Modell
Nominale Eingangsleistung	380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz
Eingangsspannungsbereich	342 Volt Wechselstrom bis 504 Volt Wechselstrom
Eingangsfrequenzbereich	47 Hz bis 63 Hz
Eingangsstrom (MAX) *1	20 A (342 V)	40 A (342 V)
Eingangsstrom (MAX) *1	12 kVA	24 kVA
Einschaltstrom (TYP)*2	70 A
Leistungsfaktor (TYP)*1	0.96
Ausgangshaltezeit	10 ms oder mehr

*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)

Open in a new window

Element		PXB10K-50	PXB20K-50	PXB20K-100	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
Voltmeter	Maximale Anzeige	±60,000 V	±60,000 V	±120,00 V	±300,00 V	±600,00 V	±1200,00 V	±1800,00 V
Voltmeter	Anzeigegenauigkeit	±（0,1 % of reading + 0,2 % of rating）
Amperemeter	Maximaler Nennstrom	±560,00 A	±1120,00 A	±560,0 A	±1120,0 A	±168,00 A	±84,000 A	±42,000 A
Amperemeter	Anzeigegenauigkeit	± (0,75 % des Nennwerts)
Wattmeter	Maximale Anzeige *1	±12,000 kW	±24,000 kW
Wattmeter	Anzeigegenauigkeit	Anzeige des integrierten Werts des Voltmeters und des Amperemeters
Betrieb anzeige		Ausgang Ein/Aus, Betriebsmodus (CV/CC/CP), Fernsteuerung (LAN), Alarm, SCPI-Fehler, Netz Aus, Tastensperre, Remote Sensing, Parallelbetrieb, Externe Steuerung

*1 Die Einheit ist W, wenn sie weniger als 10 kW beträgt.

Alarm Schutzfunktion LOW

Open in a new window

Gerät		PXB10K-50	PXB20K-50	PXB20K-100	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
OVP (Überspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OVP“ auf der Anzeige an. SLV OVP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich	5 V bis 55 V	5 V bis 55 V	10 V bis 110 V	25 V bis 275 V	50 V bis 550 V	100 V bis 1100 V	150 V bis 1650 V
	Einstellungsgenauigkeit	±(0.1 % of setting + 0.2 % of rating)
	Einstellungsauflösung	0,005 V	0,005 V	0,01 V	0,02 V	0,05 V	0,1 V	0,1 V
OCP (Überstromschutz)	Schutzbetrieb	Ausgang aus, zeigt „OCP“ auf der Anzeige an. SLV OCP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich (Quelle) *1	40 A bis 440 A	80 A bis 880 A	40 A bis 440 A	20 A bis 220 A	12 A bis 132 A	6 A bis 66 A	3 A bis 33 A
	Einstellungsbereich (Senke) *1	−40 A bis −440 A	−80 A bis −880 A	−40 A bis −440 A	−20 A bis −220 A	−12 A bis −132 A	−6 A bis −66 A	−3 A bis −33 A
	Einstellungsgenauigkeit	± (0,75 % des Nennwerts)
	Einstellungsauflösung	0,05 A	0,1 A	0,05 A	0,02 A	0,01 A	0,005 A	0,002 A
OPP (Überleistungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OPP“ auf der Anzeige an. SLV OPP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich (Quelle) *1	1 kW bis 12 kW	2 kW bis 24 kW
	Einstellungsbereich (Senke) *1	−1 kW bis −12 kW	−2 kW bis −24 kW
	Einstellungsgenauigkeit	±(1.0 % of power rating +1.0 % of current rating × Vout)
	Einstellungsauflösung	1 W	2 W
UVP (Unterspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „UVP“ auf der Anzeige an. SLV UVP wird auf der Slave-Einheit angezeigt.
	Einstellungsbereich	0 V bis 50 V	0 V bis 50 V	0 V bis 100 V	0 V bis 250 V	0 V bis 500 V	0 V bis 1000 V	0 V bis 1500 V
	Auswählbar	Aktivieren/Deaktivieren
	Einstellungsgenauigkeit	±(0.1 % of setting + 0.2 % of rating)
	Einstellungsauflösung	0,005 V	0,005 V	0,01 V	0,02 V	0,05 V	0,1 V	0,1 V
Watchdog Alarm (Schutz vor Kommunikationsfehlern)	Schutzbetrieb	Ausgang aus, zeigt „WDOG“ auf der Anzeige an
	Einstellungsbereich	1 s bis 3600 s
	Auswählbar	Aktivieren/Deaktivieren
External Alarm LOW Level (Alarmerkennung am externen Eingang)	Schutzbetrieb	Ausgang aus, zeigt „EXT LOW“ auf der Anzeige an

*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird.

Alarm Schutzfunktion HIGH

Open in a new window

Gerät		gemeinsam für alle Modelle
Reverse Alarm (Schutz durch Erkennung einer umgekehrten Verbindung)	Schutzbetrieb	Ausgang aus, zeigt „REVE“ auf der Anzeige an
OHP (Überhitzungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „OHP“ auf der Anzeige an. SLV OHP wird auf der Slave-Einheit angezeigt.
Line OVP (Netzüberspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „LOVP“ auf der Anzeige an. SLV LOVP wird auf der Slave-Einheit angezeigt.
Line OVP (Netzüberspannungsschutz)	Einstellungsbereich	Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 200 V bis 258 V Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 380 V bis 516 V
Line UVP (Netzunterspannungsschutz)	Schutzbetrieb	Ausgang aus, zeigt „LUVP“ auf der Anzeige an. SLV LUVP wird auf der Slave-Einheit angezeigt.
Line UVP (Netzunterspannungsschutz)	Einstellungsbereich	Modell mit Nennwert der Eingangsspannung 200 Volt Wechselstrom: 175 V oder weniger. Modell mit Nennwert der Eingangsspannung 400 Volt Wechselstrom: 333 V oder weniger.
Line Frequency Error (Schutz vor ungewöhnlicher Netzfrequenz)	Schutzbetrieb	Ausgang aus, zeigt „FREQ“ auf der Anzeige an. SLV FREQ wird auf der Slave-Einheit angezeigt.
	Erkennungswert	42 Hz/68 Hz
External Alarm HIGH Level (Alarmerkennung am externen Eingang)	Schutzbetrieb	Ausgang aus, zeigt „EXT HIGH“ auf der Anzeige an
SENS Alarm (Erkennung einer fehlerhaften Sensing-Verbindung)	Schutzbetrieb	Ausgang aus, zeigt „SENS“ auf dem Display an.
	Einstellungsbereich	Aktivieren/Deaktivieren
Parallel Communication Error (Erkennung eines Kommunikationsfehlers im Parallelbetrieb)	Schutzbetrieb	Ausgang aus, zeigt „PARA COM“ auf der Anzeige an
Para Other Slave Alarm (Fehler beim Parallelbetrieb des Slaves aufgetreten)	Schutzbetrieb	Ausgang aus, zeigt „SLV OTHR“ auf der Anzeige an
Incorrect Slave Alarm (kein entsprechendes Gerät angeschlossen)	Schutzbetrieb	Ausgang aus, zeigt „SLV INC“ auf der Anzeige an
Too many connections (Zu viele Parallelverbindungen)	Schutzbetrieb	Ausgang aus, zeigt „TOO MANY“ auf der Anzeige an
Hardware ERR *1 (Hardwarefehler)	Schutzbetrieb	Ausgang aus, zeigt „ERRH“ auf der Anzeige an. SLV ERRH wird auf der Slave-Einheit angezeigt.
Software ERR *2 (Softwarefehler)	Schutzbetrieb	Ausgang aus, zeigt „ERRS“ auf der Anzeige an. SLV ERRS wird auf der Slave-Einheit angezeigt.

*1. Tritt auf, wenn eine Anomalie in Bezug auf die Hardware erkannt wird und die interne Einheit einen Notstopp ausführt.
*2. Tritt auf, wenn eine Anomalie in Bezug auf die Software erkannt wird und die interne Einheit einen Notstopp ausführt.

externer analoger Eingang-Ausgang

Open in a new window

Element			gemeinsam für alle Modelle
Eingang	Eingangspunkte		2 Punkte
	Spannungs-(CV)-steuerung	Einstellungsbereich	0 % bis 100 % der Nennausgangsspannung
		Eingangsspannungsbereich	0 V bis +5 V oder 0 V bis +10 V (Wählbar)
		Genauigkeit	± (1 % des Nennwerts)
	Stromsteuerung (CC) Leistungssteuerung (CP) *1	Einstellungsbereich	-100 % bis +100 % des Nennstroms und der Nennleistung
		Eingangsspannungsbereich	-5 V bis +5 V oder -10 V bis +10 V (Wählbar)
		Genauigkeit	± (1 % des Nennwerts)
Ausgang	Ausgangspunkte		2 Punkte
	Spannungsmonitor (VMON)	Ausgangsbereich	0 % bis 100 % der Nennausgangsspannung
		Ausgangsspannung	0 V bis +5 V oder 0 V bis +10 V (Wählbar)
		Genauigkeit	1 % des Nennwerts
	Strommonitor (IMON)	Ausgangsbereich	-100 % bis +100 % der Nennausgangsspannung
		Ausgangsspannung	-5 V bis +5 V oder -10 V bis +10 V (Wählbar)
		Genauigkeit	± (1 % des Nennwerts)

*1 Wählen Sie entweder Stromsteuerung oder Leistungssteuerung aus.

Externer Digitaleingang

Open in a new window

Element		Für alle Modelle gleich
Feste Eingangspunkte		1 Punkt (Polarität umschaltbar)
Ausgewählte Eingangspunkte		5 Punkte (Polarität umschaltbar)
Eingangsform		Durch Optokoppler isolierter Eingang (gilt für Stromsenke/Quellenausgang)
Feste Funktion	ALARM IN	Auftreten des HIGH-Alarms
Auswählen der Funktion	OFF	Die Anschlüsse nicht verwenden
	AUSGANG EIN	Einschalten des Ausgangs
	AUSGANG AUS	Ausschalten des Ausgangs
	AUSGANGSSTEUERUNG	Ein- und Ausschalten des Ausgangs
	L ALARMEINGANG	Auftreten eines LOW-Alarms
	ALARM LÖSCHEN	Löschen eines LOW-Alarms
	SEQUENZ AUSFÜHREN	Sequenz starten/beenden
	SEQUENZ PAUSE	Sequenz pausieren/fortsetzen
	INTEG STRG	Integrationsmessung starten/stoppen
	INTEG ZURÜCKSETZEN	Integrationsmessdaten zurücksetzen
	TRIG ERFASSEN	Eingang des Messauslösers
	SEQUENZ TRIG EIN	Eingang des Auslösers für die Sequenz
	SPEICHER1 AUFRUFEN	Voreinstellungsspeicher 1 aufrufen
	SPEICHER2 AUFRUFEN	Voreinstellungsspeicher 2 aufrufen
Stromversorgungsbereich für externe Schaltkreise		12 V bis 24 V Gleichstrom (±10 %)

Externer Digitalausgang

Open in a new window

Element		Für alle Modelle gleich
Ausgangspunkte		6 Punkte (Polarität umschaltbar)
Ausgangsform		Halbleiter-Relaisausgang
Auswählen der Funktion	AUS	Anschlüsse nicht verwenden
	AUSGANG EIN	Ausgeben des Signals, während der Ausgang EIN ist
	POWER EIN	Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und eine Ausgabe möglich ist
	H ALARM AUS	Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt
	L ALARM AUS	Ausgabe eines Signals, wenn ein LOW-Alarm auftritt
	CC STATUS	Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus
	CV STATUS	Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus
	SEQ TRIG OUT	Ausgang des Auslösers für die Sequenz
	SEQ STATUS	Ausgabe eines Signals, während die Sequenz ausgeführt wird
	EXT DIN BESETZT	Ausgabe eines Signals, wenn sich der Digitaleingang im BESETZT-Status befindet
	SPEICHER1 AKT ZEIT	Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist
	SPEICHER2 AKT ZEIT	Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist
	RELAISANTRIEB	Ausgabe eines Signals nach ca. 100 ms, das mit dem Ein-/Ausschalten des DC-OUTPUT-Anschlusses übereinstimmt. Sie können diesen Parameter nur auf den Kanal 6 einstellen.

Kommunikationsschnittstelle

Open in a new window

Element		Für alle Modelle gleich
Allgemeines Technische Daten	Softwareprotokoll	IEEE Std. 488.2-1992
Allgemeines Technische Daten	Befehlssprache	Erfüllt die SCPI-Vorgabe 1999.0
RS232C	Hardware	9-poliger D-SUB-Stecker Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Nein, CTS-RTS
RS232C	Programmnachrichtenabschluss	LF während des Empfangs, LF während des Sendens
USB (Gerät)	Hardware	Standardbuchse Typ-B. Entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit)
	Programmnachrichtenabschluss	LF oder EOM während des Empfangs, LF + EOM während des Sendens
	Geräteklasse	Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488
USB (Host)	Hardware	Standardbuchse Typ-A. Entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit)
LAN	Hardware	IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet
	Kommunikationsprotokoll	SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11
	Programmnachrichtenabschluss	SCPI-RAW: LF während des Empfangs, LF während des Sendens HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens.
	Konforme Standards	LXI Version 1.5 Spezifikationen 2016

Sonstiges

Open in a new window

Element			gemeinsam für alle Modelle
Synchronisierungsfunktion (Uhrsynchronisierung)	Übersicht		Nachdem Sie über den EXT SYNC-Anschluss eine Verbindung zu einer anderen PXB-Serie hergestellt und die Synchronisation mit dem internen Takt eingerichtet haben, wird das SYNC-Symbol auf dem Display angezeigt.
	Sequenzsynchronisierung		Synchronisierung von Programmstart und Schrittstart.
	Synchronisierung der Messung		Synchronisierung des Messbeginns
	Ausgangssynchronisierung		Synchronisierung von Ausgang EIN/AUS
Sequenzfunktion	Betriebsmodi		CV-Modus, CC-Modus, CP-Modus
	Maximale Anzahl von Programmen		30
	Maximale Anzahl von Schritten		10000
	Schrittausführungszeit		1 ms to 3600000 s
	Anzahl der Schleifen		1 to 100000 oder unendlich
Multikanal-(VMCB)- Funktion	Verbindung zwischen Master-Gerät und PC		LAN, USB, RS232C
Multikanal-(VMCB)- Funktion	Verbindung mit Slave-Geräten		LAN
Sinus-Funktion	Betriebsmodi		CV-Modus, CC-Modus
	Frequenz-Einstellungsbereich		1 Hz to 1000 Hz
	Frequenz-Einstellungsauflösung	1 Hz to 10 Hz	0,2 Hz
		12 Hz to 100 Hz	2 Hz
		120 Hz to 1000 Hz	20 Hz
	CV	Maximale Einstellung	Einstellungsbereich bis zu 105 % der Nennspannung
	CV	Maximale Offset-Einstellung	Einstellungsbereich bis zu 105 % der Nennspannung
	CC	Maximale Einstellung	Einstellungsbereich bis zu 210 % des Nennstroms
	CC	Maximale Offset-Einstellung	Einstellungsbereich bis zu ±105 % des Nennstroms
Impuls-Funktion	Betriebsmodi		CV-Modus, CC-Modus
	Frequenzeinstellbereich *1		1 Hz to 1000 Hz
	Frequenz-Einstellungsauflösung	1 Hz to 10 Hz	0,01 Hz
		12 Hz to 100 Hz	0,1 Hz
		120 Hz to 1000 Hz	1 Hz
	CV	Hoher Nennstrom	Einstellungsbereich bis zu 105 % der Nennspannung
	CV	Niedriger Nennstrom	Einstellungsbereich bis zu 105 % der Nennspannung
	CC	Hoher Nennstrom	Einstellungsbereich bis zu 105 % des Nennstroms
	CC	Niedriger Nennstrom	Einstellungsbereich bis zu 105 % des Nennstroms
Messwertauslöser	Startbedingung für die Messung (Auslöserquelle)		Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über das Display, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb)
	Anzahl der Messungen		1 to 65536
	Messverzögerungszeit	Einstellungsbereich	0 s to 100 s
	Messverzögerungszeit	Einstellungsauflösung	0,1 ms
	Messintervall	Einstellungsbereich	0,1 ms to 3600 s
	Messintervall	Einstellungsauflösung	0,1 ms
	Messzeit	Einstellungsbereich	0,1 ms to 1 s
	Messzeit	Einstellungsauflösung	0,1 ms
I-V-Charakteristikfunktion	Betriebsmodi		CV-Modus, CC-Modus
I-V-Charakteristikfunktion	Anzahl der Einrichtungselemente		3 Punkte to 100 Punkte (zwischen den Punkten wird linear interpoliert)
Voreingestellter Wert Speicher	Anzahl der Speichereinträge		20
Voreingestellter Wert Speicher	Gespeicherte Einstellung		Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion, IR-Werte, Ableitung und Ausgangsverzögerungseinstellung.
Speicher einrichten	Anzahl der Speichereinträge		21
Speicher einrichten	Gespeicherte Einstellung		Ausgang Ein/Aus, Spannungswert/Stromwert/Leistungswert, Ausgangsstromwert im nahtlosen Betrieb (DC SEAM), Betriebsmodus (Output Mode) usw.
Tastensperre	Level 1		Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar
	Level 2		Ausgang ein/aus sind verfügbar
	Level 3		Ausgang aus ist verfügbar
Anzahl der Einheiten im Parallelbetrieb			Maximal 25 Geräte ※ Bitte wenden Sie sich an uns, wenn Sie mehr als 10 Geräte parallel betreiben möchten.

Allgemeine technische Daten

Open in a new window

Gerät		PXB10K-50	PXB20K-50	PXB20K-100	PXB20K-250	PXB20K-500	PXB20K-1000	PXB20K-1500
Gewicht		Ca. 28 kg (61,73 lbs)	Ca. 41 kg (90,39 lbs)	Ca. 40 kg (88,18 lbs)	Ca. 39 kg (85,98 lbs)	Ca. 38 kg (83,78 lbs)	Ca. 37 kg (81,57 lbs)	Ca. 37 kg (81,57 lbs)
Abmessungen		Siehe Umrisszeichnung
Umweltbedingungen	Betriebsumgebung	Gebrauch in Innenräumen, Überspannungskategorie II
	Betriebstemperatur	0 °C bis +40 °C (32 °F bis +104 °F)				0 °C bis +50 °C (32 °F bis +122 °F)
	Feuchtigkeit im Betrieb	20 % bis 85 % r.F. (keine Kondensation)
	Lagertemperatur	-25 °C bis +60 °C (-13 °F bis +140 °F)
	Luftfeuchtigkeit für Lagerung	Bis zu 90 % r.F. (keine Kondensation)
	Höhenlage	Bis zu 2000 m
Kühlsystem		Zwangskühlung mittels Lüfter
Zubehör		Abdeckung des Eingangsanschlusses, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, Abdeckung des OUTPUT-Anschlusses, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT-SYNC-Anschlussabdeckung,SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stk.), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie),RoHS-Blatt für China (1 Blatt), Erste-Schritte-Anleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stk.)
Spannungsfestigkeit	Zwischen Eingang und GND	2200 Volt Wechselstrom für 1 Minute
	Zwischen Eingang und Ausgang	2200 Volt Wechselstrom für 1 Minute
	Zwischen Ausgang und GND	500 Volt Gleichstrom für 1 Minute	500 Volt Gleichstrom für 1 Minute	500 Volt Gleichstrom für 1 Minute	1000 Volt Gleichstrom für 1 Minute	1800 Volt Gleichstrom für 1 Minute	1800 Volt Gleichstrom für 1 Minute	3000 Volt Gleichstrom für 1 Minute
Isolationswiderstand	Zwischen Eingang und GND	30 MΩ, 500 Volt Gleichstrom
Isolationswiderstand	Zwischen Eingang und Ausgang	30 MΩ, 500 Volt Gleichstrom	30 MΩ, 500 Volt Gleichstrom	30 MΩ, 500 Volt Gleichstrom	30 MΩ, 600 Volt Gleichstrom	30 MΩ, 1000 Volt Gleichstrom
Isolationsspannung		±250 V	±250 V	±250 V	±600 V	±1000 V	±1000 V	+2000 V/-1000 V
Elektromagnetische Verträglichkeit (EMV) 1 2		Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A*3)
Sicherheit*1		Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU 2 EN 61010-1 (Klasse I4, Überspannungskategorie II, Verschmutzungsgrad 25) UL 61010-16 CAN/CSA -C 22.2 NO.61010-1*6

*1. Betrifft nicht speziell bestellte oder modifizierte Produkte.
*2. Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse.
*3. Dies ist ein Gerät der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung bestimmt. Das Produkt kann beim Betrieb in Wohngebieten Störungen verursachen. Eine
solche Verwendung muss vermieden werden, es sei denn, der Benutzer ergreift besondere Maßnahmen, um die elektromagnetischen Emissionen zu reduzieren, damit Störungen beim
Empfang von Radio- und Fernsehsendungen vermieden werden.
*4. Dies ist ein Gerät der Klasse I. Achten Sie darauf, den Schutzleiteranschluss dieses Geräts zu erden. Die Sicherheit dieses Geräts ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet ist.
*5. Bei der Verschmutzung handelt es sich um eine Zugabe von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagfestigkeit oder des Oberflächenwiderstands verursachen
können. Der Verschmutzungsgrad 2 geht davon aus, dass nur eine nicht leitende Verschmutzung auftritt, außer einer gelegentlichen, vorübergehenden Leitfähigkeit durch Kondensation.
*6 Nur bei Modellen mit cTUVus-Kennzeichnung auf dem Panel.
