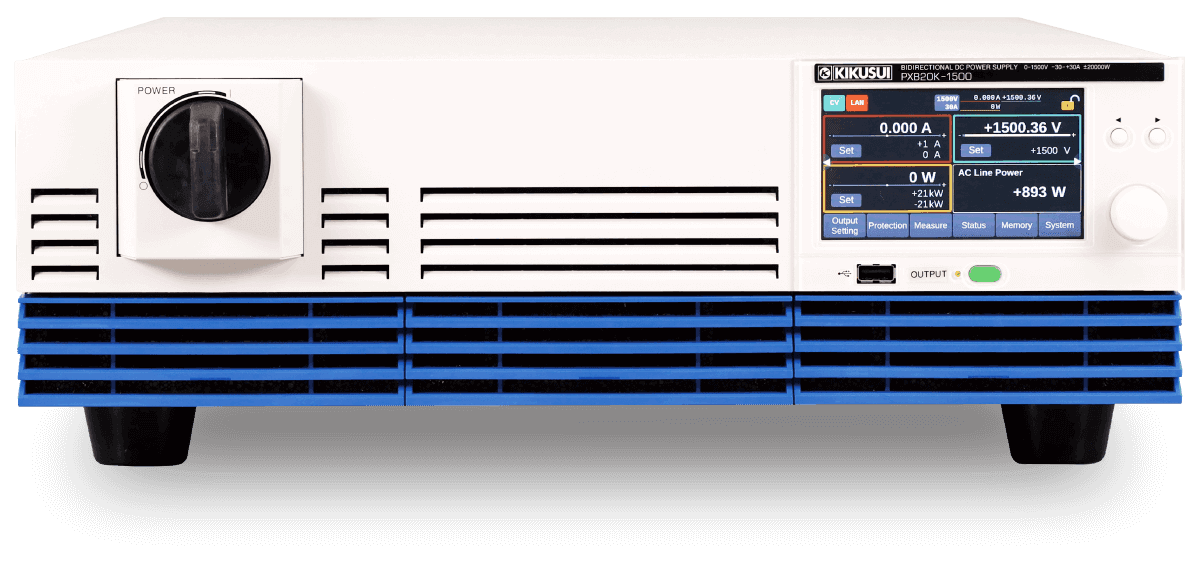

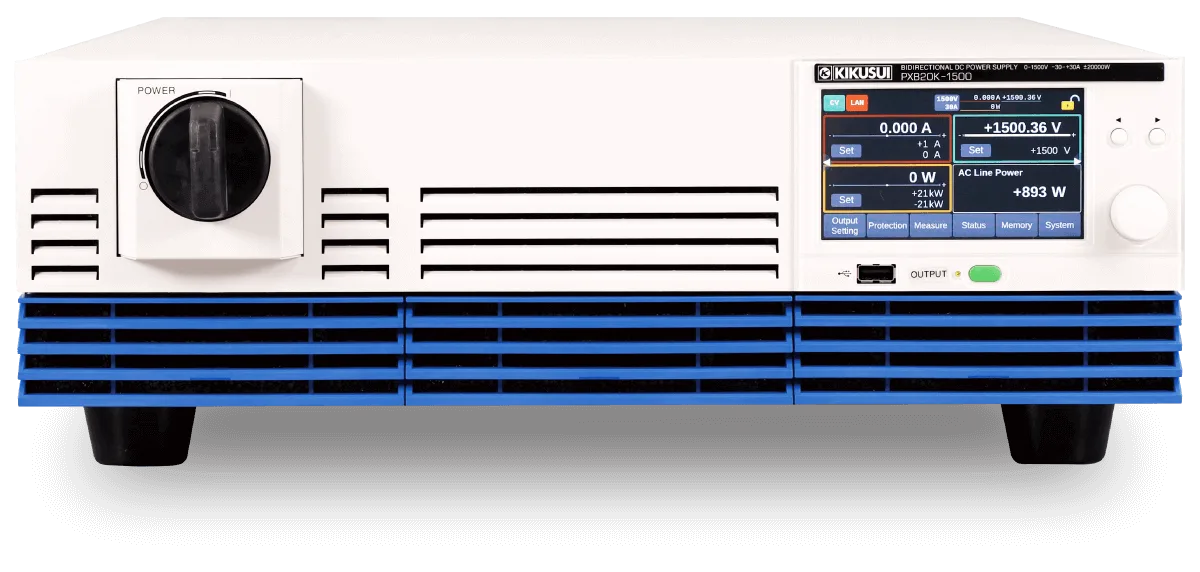

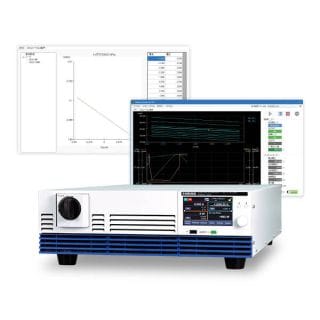

Bidirektionale
DC-Stromversorgung
mit hoher Kapazität
PXB-Serie
Bündelt eine 20-kW-Ausgangsleistung
mit hoher Kapazität
in einem 3U-Gehäuse.
Bündelt eine 20-kW-Ausgangsleistung mit hoher Kapazität
in einem 3U-Gehäuse.
Sie können nicht nur hohe Spannungen von bis zu 1500 V, sondern auch Leistung und Regenerierung in beide Richtungen in einem einzigen Gerät handhaben.
Wir bieten eine neue Stromversorgungs-Testumgebung für immer leistungsfähigere elektrische und elektronische Geräte.
Darüber hinaus steht eine Vielzahl analoger und digitaler Schnittstellen sowie Kommunikationsschnittstellen für den optimalen Betrieb in jeder Phase der Forschung, Entwicklung und Fertigung zur Auswahl! Eine neue Generation bidirektionaler DC-Stromversorgungen, die die Entwicklung fortschrittlichster Technologien unterstützen.

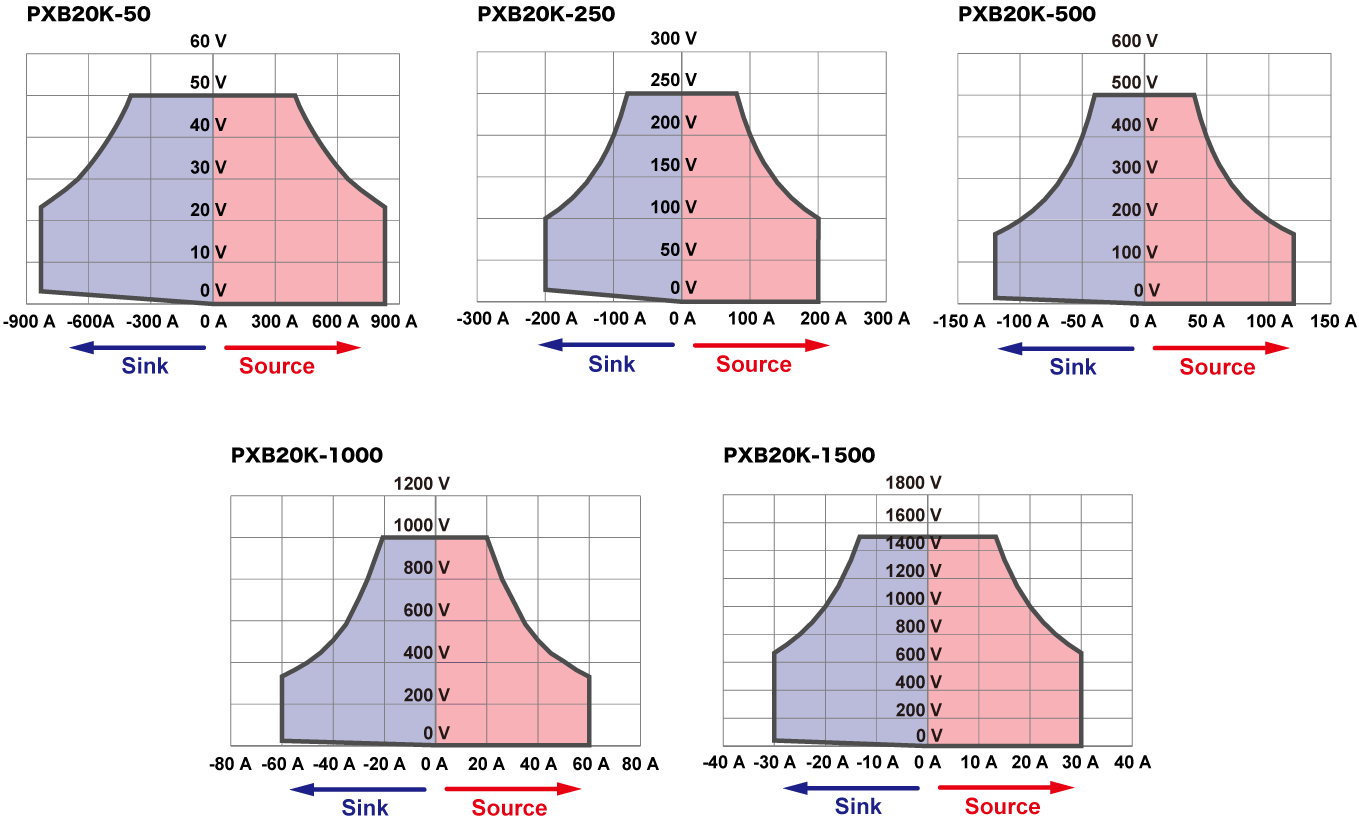

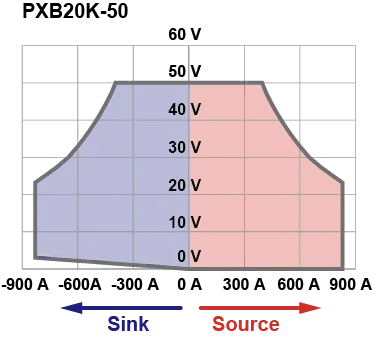

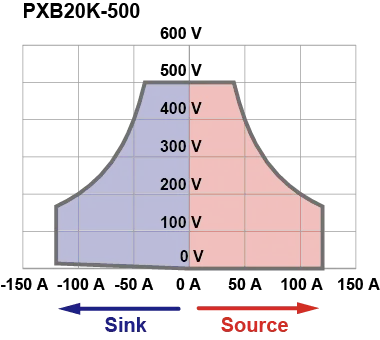

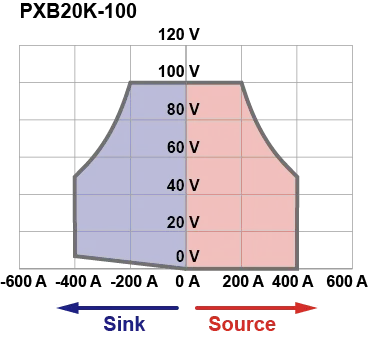

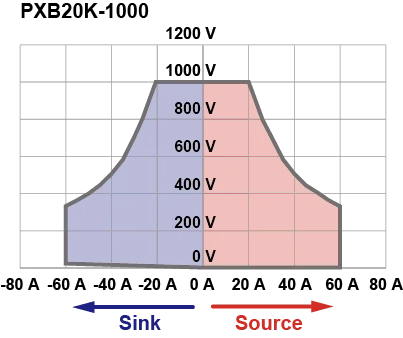

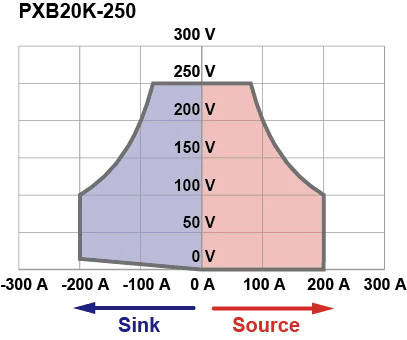

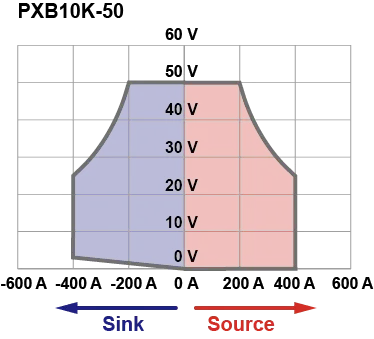

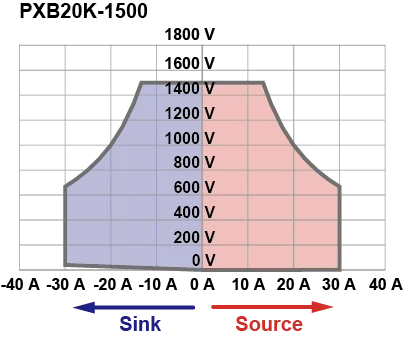

Bereich der Ausgangsleistung
2- bis 3-facher Netzbetrieb
Netzgespeiste Stromversorgung mit einem breiten Spektrum an Betriebsbereichen und Kombinationen von Spannungs- und Stromeinstellungen.
Quelle
Wenn die Spannung des angeschlossenen Prüflings niedriger als die Spannungseinstellung der PXB-Serie ist, fließt Strom von der PXB-Serie zum Prüfling.
Senke
Wenn die Spannung des angeschlossenen Prüflings höher als die Spannungseinstellung der PXB-Serie ist, fließt Strom vom Prüfling zur PXB-Serie.
Gründe, warum die PXB-Serie empfohlen wird
Sehr stabiler Betrieb
mit Widerstandsfähigkeit gegen kapazitive Lasten
Entwickelt für einen sehr stabilen Betrieb ohne Schwingungen oder Überschwingen, selbst wenn eine Last mit einem großen kapazitiven Anteil angeschlossen ist.
Slew-Rate und Antwort können variiert werden, um sie an die Eigenschaften der angeschlossenen Last anzupassen und Schwingungen und Überschwingen zu unterdrücken.
Erzielt schnelle Anstiegs- und Abfallzeiten
Erreicht eine Anstiegs-/Abfallzeit von 10 ms, was mehrere zehn Mal schneller als bei herkömmlichen Schaltstromversorgungen ist. Ermöglicht Hochgeschwindigkeits-Leistungsschwankungstests, die mit herkömmlichen DC-Stromversorgungen nicht durchgeführt werden können.
große Leistungsdichte
Hohe Leistung und kompakt
Bündelt eine 20-kW-Ausgangsleistung mit hoher Kapazität in einem 3U-Gehäuse.
Auswählbarer Stromeingang
Vollständiger Ausgang der Nennleistung unabhängig von der Eingangsspannung
Wählen Sie die 3-phasigen 3-adrigen 200-V- oder 400-V-Modelle aus. Keine Leistungsbegrenzung für beide Eingangsspannungen.
Zuverlässige und solide Leistung
auch bei hohen Temperaturen
Stabile Leistung bei Betriebstemperaturen von 0 °C bis 50 °C. Zeigt die volle Leistung auch in Umgebungen mit extremen Umgebungstemperaturen, z. B. beim Einbau in ein Gerät. (Mit Ausnahme einiger Modelle.) Achtung: Die PXB10K-50, PXB20K-50, PXB20K-100 und PXB20K-250 arbeiten im Temperaturbereich von 0 °C bis +40 °C.
Externe Steuerungsfunktion
Der EXT CONT-Anschluss an der Rückseite kann zur Steuerung der PXB-Serie mit externen Geräten verwendet werden. Die digitalen Mehrzweck-Ein- und Ausgänge können mit beliebigen Funktionen belegt werden, was den Systemaufbau in Kombination mit anderen Messgeräten erleichtert.
Digitaler Ein-/Ausgang standardmäßig sowohl für NPN- als auch für PNP-SPS. Der analoge Ein-/Ausgang ist standardmäßig von den Ausgangsanschlüssen isoliert, was eine sichere analoge Steuerung von der SPS aus ermöglicht.
Anwendung 1Wechselrichter- und Motor-Bewertungstest
Anwendung 2Alterungstests für bidirektionale DC/DC-Wandler
Leistung/Funktionen
Prioritätsbetriebsmodus
Der Betriebsmodus kann bei eingeschaltetem Ausgang als Konstantspannung (CV), Konstantstrom (CC) oder Konstantleistung (CP) eingestellt werden. Bei Anschluss von Batterien, Stromversorgungen usw. kann durch Einstellen des Konstantstrom-Modus als Prioritätsbetriebsmodus ein Überschwingen verhindert werden.
SEAM-Modus
SEAM-Modus, bei dem der Strom in beide Richtungen fließen kann, ohne dass sich der Spannungswert ändert. Geeignet für das Laden und Entladen von Akkus. Stromüber- und -unterschwinger, die beim Umschalten der Betriebsarten nach Lade-/Entladeübergängen auftreten können, können unterdrückt werden.

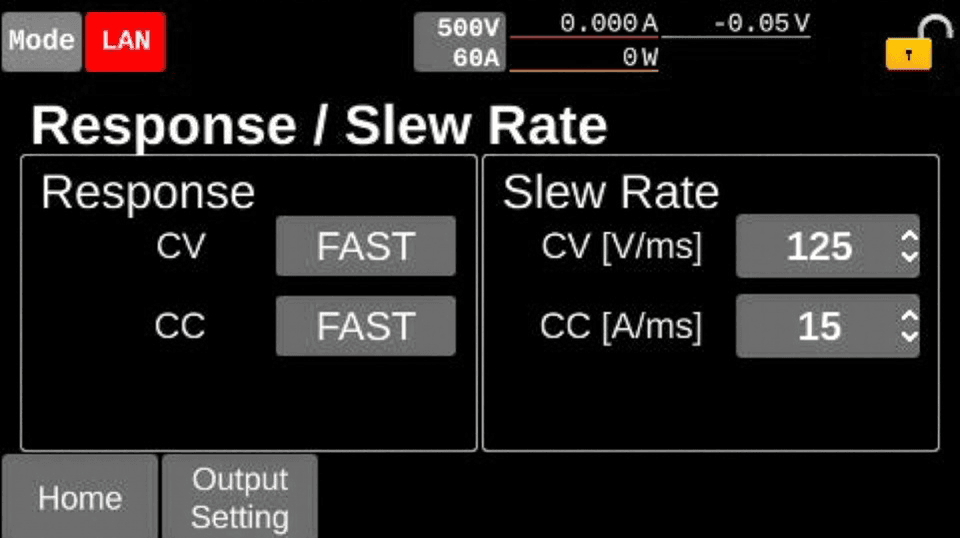

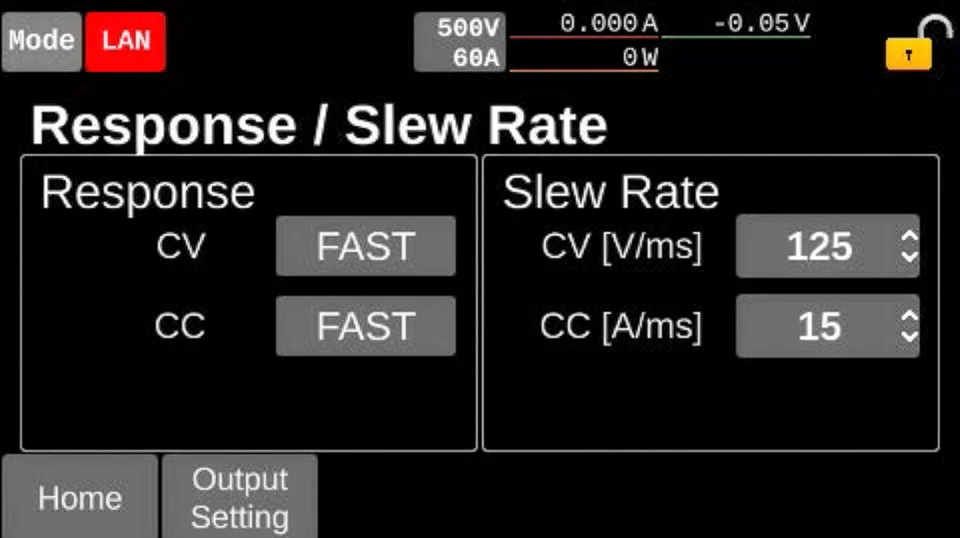

Optimiert für verschiedene Zwecke und Anwendungen, mit wählbaren Reaktionsgeschwindigkeiten
Die erforderliche Reaktionsgeschwindigkeit von Stromversorgungsgeräten variiert je nach den Prüfbedingungen und Lastspezifikationen. Bei der PXB-Serie kann die Reaktionsgeschwindigkeit der Stromversorgung je nach der Anwendung beliebig geändert werden.
Reaktion
FAST, SLOW
Slew-Rate
In 5 Stufen wählbar
Variable Innenwiderstandsfunktion
Die Funktion kann den Wert der Ausgangsspannung im Konstantspannungsbetrieb entsprechend dem Ausgangsstromwert auf der Grundlage des eingestellten Widerstandswertes ändern. Einfache Simulation des Innenwiderstands von wiederaufladbaren Batterien und Kabelbäumen usw.
| Einstellungsbereich | PXB10K-50 | 0 mΩ bis 126 mΩ |
|---|---|---|
| PXB20K-50 | 0 mΩ bis 63 mΩ | |
| PXB20K-100 | 0 mΩ bis 315 mΩ | |
| PXB20K-250 | 0 mΩ bis 1575 mΩ | |
| PXB20K-500 | 0 mΩ bis 5250 mΩ | |
| PXB20K-1000 | 0 mΩ bis 21000 mΩ | |
| PXB20K-1500 | 0 mΩ bis 63000 mΩ |
Sequenzfunktion
Voreingestellte Vorgänge können kontinuierlich ausgeführt werden. Insgesamt können 30 Programme und bis zu 10.000 Schritte für alle Programme erstellt werden. Die im Speicher des Geräts gespeicherten Programme und Daten können über das Bedienfeld auf einen USB-Speicherstick exportiert werden.

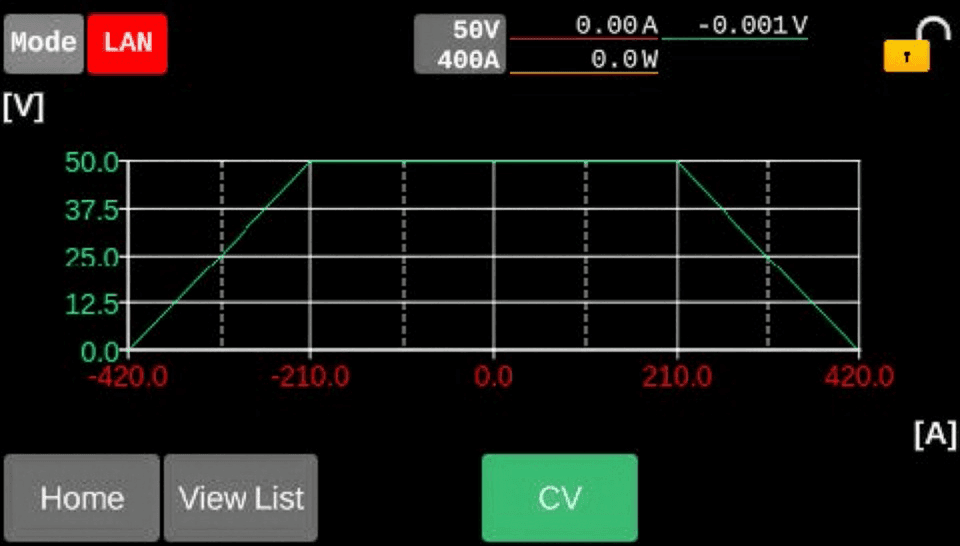

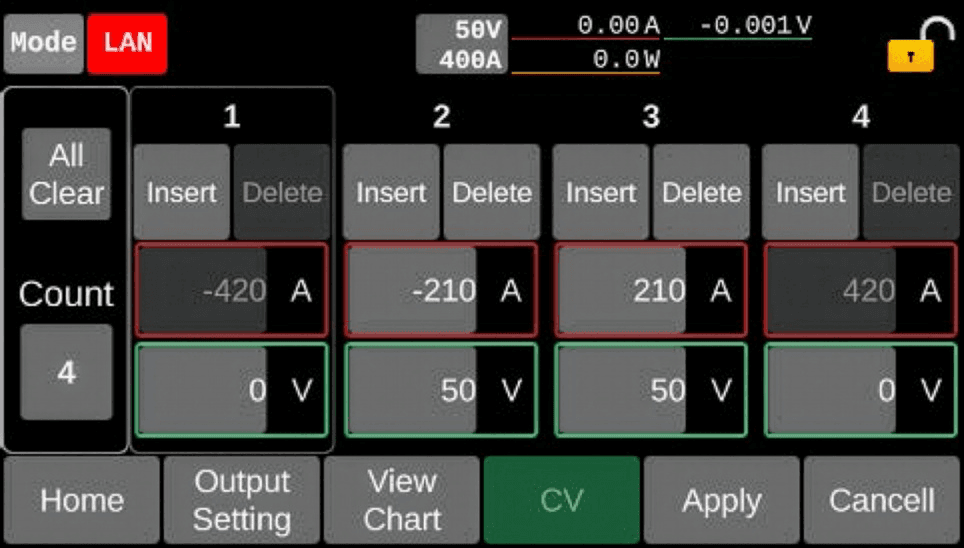

I-V-Charakteristikfunktion
Durch die Registrierung mehrerer beliebiger Punkte auf der I-U-Kennlinie können beliebige I-U-Kennlinien für jede CC- und CV-Betriebsart eingestellt werden. Es können beliebige Punkte von 3 bis 100 registriert werden, sodass die I-U-Charakteristik von wiederaufladbaren Batterien und anderen Geräten simuliert werden kann.
Impulsfunktion/Sinusfunktion
Wählbare Betriebsmodi sind „Impuls”, bei dem wiederholt eine binäre Einstellung ausgeführt wird, oder „Sinus”, bei dem der Strom sinusförmig verändert wird.
Regenerierungsfunktion (vor Ort) trägt zur Kohlenstoffneutralität bei.
Wenn der Strom von einem Wechselrichter oder einer Batterie zum Hauptgerät zurückgespeist wird, wird der Laststrom in wiederverwendbaren Strom umgewandelt und in das Wechselstromnetz zurückgespeist. Dies trägt zur Verringerung der Abwärme und zur Energieeinsparung bei.
*Regenerativer Wirkungsgrad von 90 % (bei Nennlast).
* Die PXB-Serie ist für die Rückspeisung vor Ort konzipiert. Verwendung in einer Umgebung, in der die Leistung vor Ort größer ist als die Rückspeiseleistung.
Bis zu 25 Geräte können parallel betrieben werden, die eine Leistung von 500 kW erreichen *
Inklusive Master-Gerät können bis zu 25 Geräte (500 kW) parallel betrieben werden. Der Anschluss erfolgt im Ein-Steuerungs-Parallelbetrieb, und über das Bedienfeld des Master-Geräts kann das gesamte System gesteuert und angezeigt werden. Die automatische Erkennungsfunktion macht komplizierte Einstellungen überflüssig und ermöglicht den Aufbau von Systemen mit hoher Kapazität.
*Der Parallelbetrieb ist zwischen Modellen mit unterschiedlichen Eingangsnennspannungen möglich. Bitte wenden Sie sich an uns, wenn Sie mehr als 10 Geräte parallel betreiben möchten.

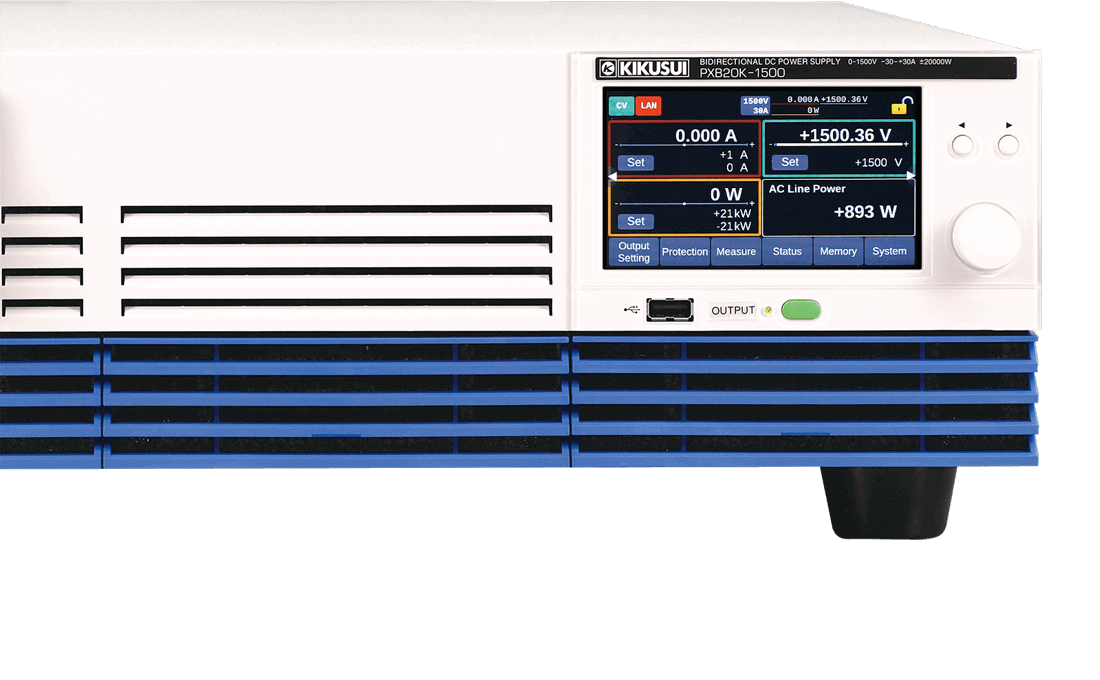

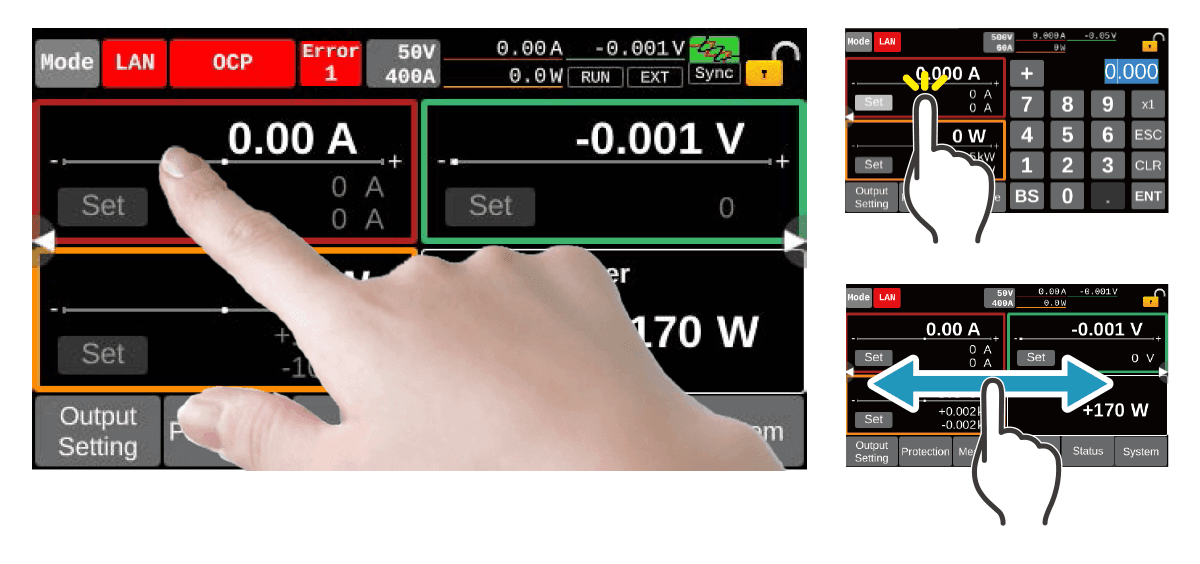

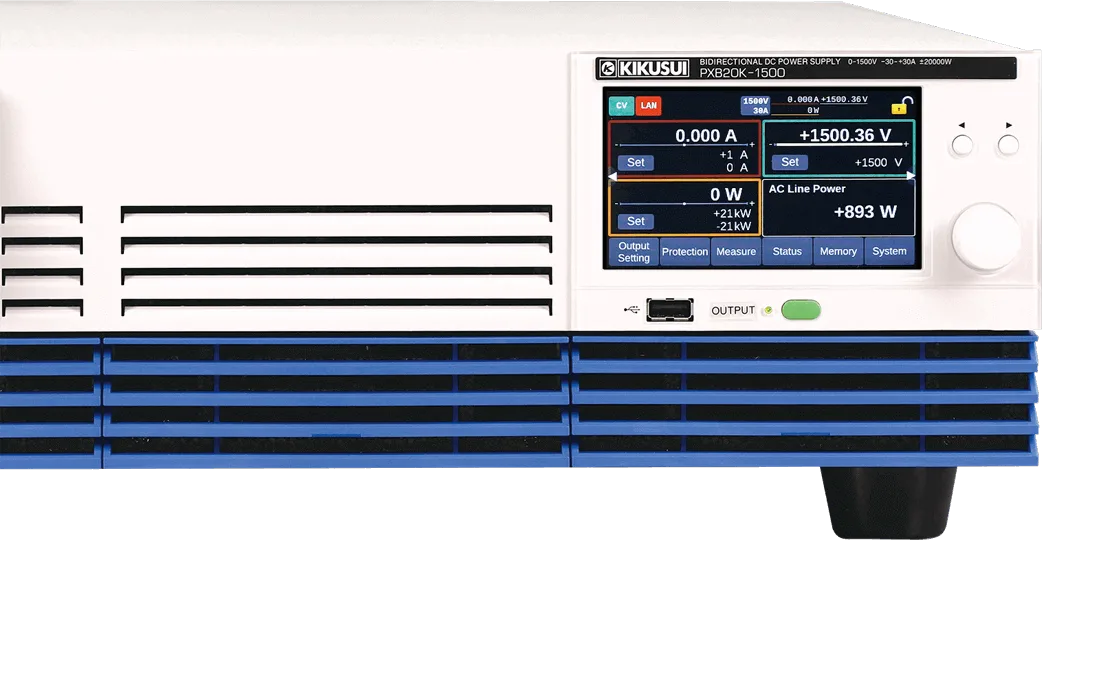

Mit einer Touchscreen-Anzeige ausgestattet
Durch Drücken oder Wischen auf der Anzeige mit einem Finger kann der Benutzer ein Element auf dem Bildschirm auswählen oder einen numerischen Wert einstellen. Die Anzeige ist druckempfindlich und kann auch mit Handschuhen bedient werden.
Beschreibung des Panels
Maßzeichnung (gilt für alle Modelle) *Die maximalen Abmessungen umfassen Vorsprünge und Zubehörabdeckungen.
Externe Steuerung
Der EXT CONT-Anschluss an der Rückseite kann zur Steuerung der PXB-Serie mit externen Geräten verwendet werden. Die digitalen Mehrzweck-Ein- und Ausgänge können mit beliebigen Funktionen belegt werden, was den Systemaufbau in Kombination mit anderen Messgeräten erleichtert.
Digitaler Ein-/Ausgang standardmäßig sowohl für NPN- als auch für PNP-SPS. Der analoge Ein-/Ausgang ist standardmäßig von den Ausgangsanschlüssen isoliert, was eine sichere analoge Steuerung von der SPS aus ermöglicht.
| Methode | Funktion |
|---|---|
| Analogeingang | Einstellungen des Spannungs- und Stromstärkewerts |
| Analogausgang | Überwachung der Spannungs- und Stromstärkewerte |
| Isolierter Mehrzweck-Digitaleingang (Kanal 1 bis Kanal 5) *Durch Optokoppler isolierter Eingang (Unterstützt sowohl die Stromsenke als auch die Quelle) |
|
| Digitaleingang (Kanal 6) | Erzeugung eines HIGH-Alarms (fest) |
| Isolierter Mehrzweck-Digitalausgang (Kanal 1 bis Kanal 6) *Halbleiter-Relaisausgang |
|
Externe Steuerungsschnittstelle (EXT-CONT)
Verwendet den D-Sub25-Pin-Steckverbinder auf der Rückseite.
| Pin-Nr. | Methode | I/O | Name | Beschreibung |
|---|---|---|---|---|
| 1 | Digital | O | OUT Ch.1 | Allzweck-OUTPUT-Anschluss |
| 2 | Digital | O | OUT Ch.2 | Allzweck-OUTPUT-Anschluss |
| 3 | Digital | O | OUT Ch.3 | Allzweck-OUTPUT-Anschluss |
| 4 | – | – | DO COM | Digitalausgang allgemein |
| 5 | – | – | DI COM | Digitaleingang allgemein |
| 6 | Digital | I | IN Ch.1 | Allzweck-Eingangsanschluss |
| 7 | Digital | I | IN Ch.2 | Allzweck-Eingangsanschluss |
| 8 | Digital | I | IN Ch.3 | Allzweck-Eingangsanschluss |
| 9 | – | O | +12V OUT | 12-V-Referenzspannung für digitalen Eingang verfügbar |
| 10 | – | – | – | Nicht verwendet |
| 11 | – | – | A COM | Analoges Signal allgemein |
| 12 | Analog | O | VMON | Spannungsüberwachung |
| 13 | Analog | O | IMON | Stromstärkemonitor |
| 14 | Digital | O | OUT Ch.4 | Allzweck-OUTPUT-Anschluss |
| 15 | Digital | O | OUT Ch.5 | Allzweck-OUTPUT-Anschluss |
| 16 | Digital | O | OUT Ch.6 | Allzweck-OUTPUT-Anschluss |
| 17 | – | – | DO COM | Digitalausgang allgemein |
| 18 | – | – | DI COM | Digitaleingang allgemein |
| 19 | Digital | I | IN Ch.4 | Allzweck-Eingangsanschluss |
| 20 | Digital | I | IN Ch.5 | Allzweck-Eingangsanschluss |
| 21 | Digital | I | H ALARM IN | HOCH-Alarm EXT HOCH tritt auf |
| 22 | – | – | 12V COM | 12-V-Referenzspannung allgemein |
| 23 | – | – | A COM | Analoges Signal allgemein |
| 24 | Analog | I | EXT CV | Spannungssteuerung im Konstantspannungsmodus |
| 25 | Analog | I | EXT CC/CP | Stromstärkesteuerung in den Konstantstrom-/Konstantleistungsmodi |
Technische Daten
Sofern nicht anders angegeben, gelten die technischen Daten für die folgenden Einstellungen und Bedingungen.
- Das Gerät wird mindestens 30 Minuten aufgewärmt.
Die folgende Terminologie wird verwendet:
- TYP: Dies sind typische Werte, die für Situationen repräsentativ sind, in denen das Gerät in einer Umgebung mit einer Temperatur von 23 °C (73,4 °F) betrieben wird. Diese Werte sind keine Garantie für die Leistung des Produkts.
- Einstellung: Gibt eine Einstellung an.
- Lesen: Zeigt einen ausgelesenen Messwert an.
- Nennwert: Zeigt einen Nennwert an.
- Öffnen: Zeigt die Gleichwertigkeit mit dem Zustand an, in dem die DC-OUTPUT-Anschlüsse geöffnet sind.
- +, −: Das Zeichen + zeigt die Quelle an, das Zeichen − zeigt die Senke an.
- Vout: Zeigt eine Ausgangsspannung an.
Ausgangsleistung
| Gerät | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|---|---|
| Nennleistung | ±10000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W | ±20000 W |
| Nennspannung (Quelle)*1 | 0 V bis 50 V | 0 V bis 50 V | 0 V bis 100 V | 0 V bis 250 V | 0 V bis 500 V | 0 V bis 1000 V | 0 V bis 1500 V |
| Betriebsspannung (Sink)*2 | 3 V bis 50 V | 3 V bis 50 V | 7 V bis 100 V | 15 V bis 250 V | 10 V bis 500 V | 20 V bis 1000 V | 30 V bis 1500 V |
| Nennstrom*1 | ±400 A | ±800 A | ±400 A | ±200 A | ±120 A | ±60 A | ±30 A |
*1 Begrenzt durch die maximale Ausgangsleistung. *2 Betriebsspannung, bei der der Nennstrom geliefert werden kann
Ausgangsspannung
| Element | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | ||
|---|---|---|---|---|---|---|---|---|---|
| Maximal einstellbare Spannung | 52,5 V | 52,5 V | 105 V | 262,5 V | 525 V | 1050 V | 1575 V | ||
| Einstellungsgenauigkeit | ±(0,2 % des Sollwerts + 0,1 % des Nennwerts) | ||||||||
| Einstellungsauflösung | 0,005 V | 0,005 V | 0,001 V | 0,02 V | 0,05 V | 0,1 V | 0,1 V | ||
| Leistungsschwankung *1 | ±10 mV | ±10 mV | ±20 mV | ±50 mV | ±100 mV | ±200 mV | ±300 mV | ||
| Laständerung *2 | ±40 mV | ±40 mV | ±50 mV | ±125 mV | ±250 mV | ±500 mV | ±750 mV | ||
| Fernerkundung Maximale Ausgleichsspannung (Hin- und Rückweg) | 10 % of rating | ||||||||
| Oberer Grenzwert für die Einstellung des Innenwiderstands | 126 mΩ | 63 mΩ | 315 mΩ | 1575 mΩ | 5250 mΩ | 21000 mΩ | 63000 mΩ | ||
| Auflösung der Einstellung des Innenwiderstands | 1 mΩ | 1 mΩ | 1 mΩ | 1 mΩ | 1 mΩ | 2 mΩ | 5 mΩ | ||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||||||
| Flankensteilheit (TYP) | 12,5 V/ms oder mehr*3 | 12,5 V/ms oder mehr*3 | 25 V/ms oder mehr*3 | 62.5 V/ms oder mehr*3 | 125 V/ms oder mehr*3 | 250 V/ms oder mehr*3 | 375 V/ms oder mehr*3 | ||
| 12,5 V/ms | 12,5 V/ms | 25 V/ms | 62,5 V/ms | 125 V/ms | 250 V/ms | 375 V/ms | |||
| 1,25 V/ms | 1,25 V/ms | 2,5 V/ms | 6,25 V/ms | 12,5 V/ms | 25,0 V/ms | 37,5 V/ms | |||
| 0,125 V/ms | 0,125 V/ms | 0,25 V/ms | 0,625 V/ms | 1,25 V/ms | 2,50 V/ms | 3,75 V/ms | |||
| 0,0125 V/ms | 0,0125 V/ms | 0,025 V/ms | 0,0625 V/ms | 0,125 V/ms | 0,250 V/ms | 0,375 V/ms | |||
| Nur Quelle*4 | Transiente Reaktion*5 | Weniger als 8 Millisekunden | Weniger als 8 Millisekunden | Weniger als 8 Millisekunden | Weniger als 8 Millisekunden | Weniger als 8 Millisekunden | Weniger als 10 Millisekunden | Weniger als 10 Millisekunden | |
| Welligkeit*6 | p-p*7 | 250 mV | 250 mV | 300 mV | 375 mV | 1000 mV | 1500 mV | 2500 mV | |
| rms*8 | 37 mV | 30 mV | 75 mV | 125 mV | 250 mV | 500 mV | 750 mV | ||
| Startzeit*9 | Volle Last*10 | 10 ms | |||||||
| Keine Last | 10 ms | ||||||||
| Zeit für den Abstieg*11 | Volle Last*10 | 10 ms | |||||||
| Keine Last | 10 ms | ||||||||
*1 Bei 200-V-Wechselstrom-Eingang: 180 VAC bis 252 VAC; bei 400-V-Wechselstrom-Eingang: 342 VAC bis 504 VAC. Bei konstanter Last. *2 Die Schwankung, wenn die Last von Leerlauf auf Volllast (Nennleistung/Nennspannung) bei Nennspannung umgeschaltet wird. Gemessen am Messpunkt. *3 Die Anzeige zeigt MAX. *4 Wenn die CV-Modus-Reaktionszeit auf FAST eingestellt ist. *5 Zeit, die benötigt wird, bis die Ausgangsspannung wieder innerhalb von ±(0,1 % + 10 mV) der Nennleistungsspannung liegt. Die Laststromabweichung beträgt 50 % bis 100 % des maximalen Stroms bei der eingestellten Ausgangsspannung. *6 Bei Nennstrom. Wert gemessen mit JEITA RC-9131C-Sonde mit 100:1-Sonde. *7 Messfrequenzband: 10 Hz bis 20 MHz *8 Messfrequenzband: 10 Hz bis 1 MHz *9 Gilt für Änderungen von 10 % bis 90 % der Nennspannung. *10 Bei Verwendung einer rein ohmschen Last. *11 Gilt für Änderungen von 90 % bis 10 % der Nennausgangsspannung.
Ausgangsstrom
| Element | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 |
|---|---|---|---|---|---|---|---|
| Einstellbarer maximaler Quellenstrom*1 | +420 A | +840 A | +420 A | +210 A | +126 A | +63 A | +31,5 A |
| Einstellbarer maximaler Senkenstrom*1 | -420 A | -840 A | -420 A | -210 A | -126 A | -63 A | -31,5 A |
| Stufenlose Einstellung des Strombereichs*1 | -420 A bis +420 A | -840 A bis +840 A | -420 A bis +420 A | -210 A bis +210 A | -126 A bis +126 A | -63 A bis +63 A | -31,5 A〜+31,5 A |
| Einstellungsgenauigkeit | ± (0,75 % des Nennwerts) | ||||||
| Einstellungsauflösung | 0,05 A | 0,1 A | 0,05 A | 0,02 A | 0,01 A | 0,005 A | 0,002 A |
| Leistungsschwankung | ±800 mA | ±1600 mA | ±800 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Laständerung | ±800 mA | ±1600 mA | ±800 mA | ±400 mA | ±240 mA | ±120 mA | ±60 mA |
| Anstiegszeit (Kurzschluss) (TYP) *2 | 5 ms | ||||||
| Abfallzeit (Kurzschluss) (TYP) *3 | 5 ms | ||||||
| Lade-/Entlade-Umschaltzeit (TYP) | 10 ms | ||||||
| Reaktionsschaltung | SCHNELL, LANGSAM | ||||||
| Slew-Rate-Schaltung (TYP)*4 | 100 A/ms oder mehr*3 | 200 A/ms oder mehr*3 | 100 A/ms oder mehr*3 | 50 A/ms oder mehr*3 | 30 A/ms oder mehr*3 | 15 A/ms oder mehr*3 | 7,5 A/ms oder mehr*3 |
| 100 A/ms | 200 A/ms | 100 A/ms | 50 A/ms | 30 A/ms | 15 A/ms | 7,5 A/ms | |
| 10 A/ms | 20 A/ms | 10 A/ms | 5 A/ms | 3 A/ms | 1,5 A/ms | 0,75 A/ms | |
| 1 A/ms | 2 A/ms | 1,0 A/ms | 0,5 A/ms | 0,3 A/ms | 0,15 A/ms | 0,075 A/ms | |
| 0,1 A/ms | 0,2 A/ms | 0,10 A/ms | 0,05 A/ms | 0,03 A/ms | 0,015 A/ms | 0,0075 A/ms | |
*1. Im Parallelbetrieb ist dies der Wert, der mit der Anzahl der Einheiten in der Konfiguration multipliziert wird. *2. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 10 % bis 90 % des Nennausgangsstroms angewendet. *3. Wenn für die Reaktion im Konstantstrom-Modus FAST eingestellt ist: Wird als Reaktion auf Änderungen von 90 % bis 10 % des Nennausgangsstroms angewendet. *4. MAX wird am Display angezeigt.
Leistungsabgabe
| Element | 10-kW-Modell | 20-kW-Modell |
|---|---|---|
| Einstellbare maximale Quellenleistung *1 | +10500 W | +21000 W |
| Einstellbare maximale Senkenleistung *1 | -10500 W | -21000 W |
| Stufenlose Einstellung des Leistungsbereichs *1 | -10500 W bis +10500 W | -21000 W bis +21000 W |
| Einstellungsgenauigkeit *2 | ±（0.5 % of power rating + 0.5 % of current rating × Vout） | |
| Einstellungsauflösung | 1 W | 2 W |
*1 Im Parallelbetrieb wird der Wert mit der Anzahl der Geräte in der Konfiguration multipliziert. *2 Es werden 5 % oder mehr der Nennleistung garantiert. Weniger als 5 % der Nennleistung werden als TYP-Wert garantiert.
200 V dreiphasiger, dreiadriger Eingang
| Gerät | 10-kW-Modell | 20-kW-Modell |
|---|---|---|
| Nominale Eingangsleistung | 200 Volt Wechselstrom bis 240 Volt Wechselstrom, 50 Hz bis 60 Hz | |
| Eingangsspannungsbereich | 180 Volt Wechselstrom bis 252 Volt Wechselstrom | |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz | |
| Eingangsstrom (MAX) *1 | 40 A (180 V) | 80 A (180 V) |
| Eingangsstrom (MAX) *1 | 12 kVA | 24 kVA |
| Einschaltstrom (TYP)*2 | 90 A | |
| Leistungsfaktor (TYP)*1 | 0.96 | |
| Ausgangshaltezeit | 10 ms oder mehr | |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet wird. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator)
400 V dreiphasiger, dreiadriger Eingang
| Gerät | 10-kW-Modell | 20-kW-Modell |
|---|---|---|
| Nominale Eingangsleistung | 380 Volt Wechselstrom bis 480 Volt Wechselstrom, 50 Hz bis 60 Hz | |
| Eingangsspannungsbereich | 342 Volt Wechselstrom bis 504 Volt Wechselstrom | |
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz | |
| Eingangsstrom (MAX) *1 | 20 A (342 V) | 40 A (342 V) |
| Eingangsstrom (MAX) *1 | 12 kVA | 24 kVA |
| Einschaltstrom (TYP)*2 | 70 A | |
| Leistungsfaktor (TYP)*1 | 0.96 | |
| Ausgangshaltezeit | 10 ms oder mehr | |
*1. Bei der Nennausgangsleistung für den Nennausgangsstrom. *2. Maximaler Spitzenstromwert, wenn der POWER-Schalter eingeschaltet ist. (Ausgenommen ist der Stoßstrom zum Eingangsfilterkondensator.)
Anzeige
| Element | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|---|---|
| Voltmeter | Maximale Anzeige | ±60,000 V | ±60,000 V | ±120,00 V | ±300,00 V | ±600,00 V | ±1200,00 V | ±1800,00 V |
| Anzeigegenauigkeit | ±（0,1 % of reading + 0,2 % of rating） | |||||||
| Amperemeter | Maximaler Nennstrom | ±560,00 A | ±1120,00 A | ±560,0 A | ±1120,0 A | ±168,00 A | ±84,000 A | ±42,000 A |
| Anzeigegenauigkeit | ± (0,75 % des Nennwerts) | |||||||
| Wattmeter | Maximale Anzeige *1 | ±12,000 kW | ±24,000 kW | |||||
| Anzeigegenauigkeit | Anzeige des integrierten Werts des Voltmeters und des Amperemeters | |||||||
| Betrieb anzeige | Ausgang Ein/Aus, Betriebsmodus (CV/CC/CP), Fernsteuerung (LAN), Alarm, SCPI-Fehler, Netz Aus, Tastensperre, Remote Sensing, Parallelbetrieb, Externe Steuerung | |||||||
*1 Die Einheit ist W, wenn sie weniger als 10 kW beträgt.
externer analoger Eingang-Ausgang
| Element | gemeinsam für alle Modelle | ||
|---|---|---|---|
| Eingang | Eingangspunkte | 2 Punkte | |
| Spannungs-(CV)-steuerung | Einstellungsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Eingangsspannungsbereich | 0 V bis +5 V oder 0 V bis +10 V (Wählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
| Stromsteuerung (CC) Leistungssteuerung (CP) *1 | Einstellungsbereich | -100 % bis +100 % des Nennstroms und der Nennleistung | |
| Eingangsspannungsbereich | -5 V bis +5 V oder -10 V bis +10 V (Wählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
| Ausgang | Ausgangspunkte | 2 Punkte | |
| Spannungsmonitor (VMON) | Ausgangsbereich | 0 % bis 100 % der Nennausgangsspannung | |
| Ausgangsspannung | 0 V bis +5 V oder 0 V bis +10 V (Wählbar) | ||
| Genauigkeit | 1 % des Nennwerts | ||
| Strommonitor (IMON) | Ausgangsbereich | -100 % bis +100 % der Nennausgangsspannung | |
| Ausgangsspannung | -5 V bis +5 V oder -10 V bis +10 V (Wählbar) | ||
| Genauigkeit | ± (1 % des Nennwerts) | ||
*1 Wählen Sie entweder Stromsteuerung oder Leistungssteuerung aus.
Externer Digitaleingang
| Element | Für alle Modelle gleich | |
|---|---|---|
| Feste Eingangspunkte | 1 Punkt (Polarität umschaltbar) | |
| Ausgewählte Eingangspunkte | 5 Punkte (Polarität umschaltbar) | |
| Eingangsform | Durch Optokoppler isolierter Eingang (gilt für Stromsenke/Quellenausgang) | |
| Feste Funktion | ALARM IN | Auftreten des HIGH-Alarms |
| Auswählen der Funktion | OFF | Die Anschlüsse nicht verwenden |
| AUSGANG EIN | Einschalten des Ausgangs | |
| AUSGANG AUS | Ausschalten des Ausgangs | |
| AUSGANGSSTEUERUNG | Ein- und Ausschalten des Ausgangs | |
| L ALARMEINGANG | Auftreten eines LOW-Alarms | |
| ALARM LÖSCHEN | Löschen eines LOW-Alarms | |
| SEQUENZ AUSFÜHREN | Sequenz starten/beenden | |
| SEQUENZ PAUSE | Sequenz pausieren/fortsetzen | |
| INTEG STRG | Integrationsmessung starten/stoppen | |
| INTEG ZURÜCKSETZEN | Integrationsmessdaten zurücksetzen | |
| TRIG ERFASSEN | Eingang des Messauslösers | |
| SEQUENZ TRIG EIN | Eingang des Auslösers für die Sequenz | |
| SPEICHER1 AUFRUFEN | Voreinstellungsspeicher 1 aufrufen | |
| SPEICHER2 AUFRUFEN | Voreinstellungsspeicher 2 aufrufen | |
| Stromversorgungsbereich für externe Schaltkreise | 12 V bis 24 V Gleichstrom (±10 %) | |
Externer Digitalausgang
| Element | Für alle Modelle gleich | |
|---|---|---|
| Ausgangspunkte | 6 Punkte (Polarität umschaltbar) | |
| Ausgangsform | Halbleiter-Relaisausgang | |
| Auswählen der Funktion | AUS | Anschlüsse nicht verwenden |
| AUSGANG EIN | Ausgeben des Signals, während der Ausgang EIN ist | |
| POWER EIN | Signal wird ausgegeben, wenn die Stromversorgung eingeschaltet und eine Ausgabe möglich ist | |
| H ALARM AUS | Ausgabe eines Signals, wenn ein HIGH-Alarm auftritt | |
| L ALARM AUS | Ausgabe eines Signals, wenn ein LOW-Alarm auftritt | |
| CC STATUS | Ausgabe eines Signals beim Betrieb im Konstantstrom-Modus | |
| CV STATUS | Ausgabe eines Signals beim Betrieb im Konstantspannungs-Modus | |
| SEQ TRIG OUT | Ausgang des Auslösers für die Sequenz | |
| SEQ STATUS | Ausgabe eines Signals, während die Sequenz ausgeführt wird | |
| EXT DIN BESETZT | Ausgabe eines Signals, wenn sich der Digitaleingang im BESETZT-Status befindet | |
| SPEICHER1 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 1 abgeschlossen ist | |
| SPEICHER2 AKT ZEIT | Ausgabe eines Signals, wenn die Einstellung für den Voreinstellungsspeicher 2 abgeschlossen ist | |
| RELAISANTRIEB | Ausgabe eines Signals nach ca. 100 ms, das mit dem Ein-/Ausschalten des DC-OUTPUT-Anschlusses übereinstimmt. Sie können diesen Parameter nur auf den Kanal 6 einstellen. | |
Kommunikationsschnittstelle
| Element | Für alle Modelle gleich | |
|---|---|---|
| Allgemeines Technische Daten | Softwareprotokoll | IEEE Std. 488.2-1992 |
| Befehlssprache | Erfüllt die SCPI-Vorgabe 1999.0 | |
| RS232C | Hardware | 9-poliger D-SUB-Stecker Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s Datenlänge: 8 Bit, Stoppbits: 1 Bit, Paritätsbit: Keins Stromflusskontrolle: Nein, CTS-RTS |
| Programmnachrichtenabschluss | LF während des Empfangs, LF während des Sendens | |
| USB (Gerät) | Hardware | Standardbuchse Typ-B. Entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| Programmnachrichtenabschluss | LF oder EOM während des Empfangs, LF + EOM während des Sendens | |
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488 | |
| USB (Host) | Hardware | Standardbuchse Typ-A. Entspricht USB 2.0-Spezifikationen; Datenrate: 480 MBit/s (hohe Geschwindigkeit) |
| LAN | Hardware | IEEE 802.3 100BASE-TX oder 10BASE-T Ethernet |
| Kommunikationsprotokoll | SCPI-RAW, SCPI-Telnet, HiSLIP, VXI-11 | |
| Programmnachrichtenabschluss | SCPI-RAW: LF während des Empfangs, LF während des Sendens HiSLIP: LF oder END während des Empfangs, LF + END während des Sendens. | |
| Konforme Standards | LXI Version 1.5 Spezifikationen 2016 | |
Sonstiges
| Element | gemeinsam für alle Modelle | ||
|---|---|---|---|
| Synchronisierungsfunktion (Uhrsynchronisierung) | Übersicht | Nachdem Sie über den EXT SYNC-Anschluss eine Verbindung zu einer anderen PXB-Serie hergestellt und die Synchronisation mit dem internen Takt eingerichtet haben, wird das SYNC-Symbol auf dem Display angezeigt. | |
| Sequenzsynchronisierung | Synchronisierung von Programmstart und Schrittstart. | ||
| Synchronisierung der Messung | Synchronisierung des Messbeginns | ||
| Ausgangssynchronisierung | Synchronisierung von Ausgang EIN/AUS | ||
| Sequenzfunktion | Betriebsmodi | CV-Modus, CC-Modus, CP-Modus | |
| Maximale Anzahl von Programmen | 30 | ||
| Maximale Anzahl von Schritten | 10000 | ||
| Schrittausführungszeit | 1 ms to 3600000 s | ||
| Anzahl der Schleifen | 1 to 100000 oder unendlich | ||
| Multikanal-(VMCB)- Funktion | Verbindung zwischen Master-Gerät und PC | LAN, USB, RS232C | |
| Verbindung mit Slave-Geräten | LAN | ||
| Sinus-Funktion | Betriebsmodi | CV-Modus, CC-Modus | |
| Frequenz-Einstellungsbereich | 1 Hz to 1000 Hz | ||
| Frequenz-Einstellungsauflösung | 1 Hz to 10 Hz | 0,2 Hz | |
| 12 Hz to 100 Hz | 2 Hz | ||
| 120 Hz to 1000 Hz | 20 Hz | ||
| CV | Maximale Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Maximale Einstellung | Einstellungsbereich bis zu 210 % des Nennstroms | |
| Maximale Offset-Einstellung | Einstellungsbereich bis zu ±105 % des Nennstroms | ||
| Impuls-Funktion | Betriebsmodi | CV-Modus, CC-Modus | |
| Frequenzeinstellbereich *1 | 1 Hz to 1000 Hz | ||
| Frequenz-Einstellungsauflösung | 1 Hz to 10 Hz | 0,01 Hz | |
| 12 Hz to 100 Hz | 0,1 Hz | ||
| 120 Hz to 1000 Hz | 1 Hz | ||
| CV | Hoher Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % der Nennspannung | ||
| CC | Hoher Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | |
| Niedriger Nennstrom | Einstellungsbereich bis zu 105 % des Nennstroms | ||
| Messwertauslöser | Startbedingung für die Messung (Auslöserquelle) | Die Bedingungen für den Start der Messung können ausgewählt werden (bei Eingabe über das Display, bei Eingabe von Befehlen über die Fernbedienung, bei Eingabe von Signalen über die externe Steuerung und bei synchronem Betrieb) | |
| Anzahl der Messungen | 1 to 65536 | ||
| Messverzögerungszeit | Einstellungsbereich | 0 s to 100 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messintervall | Einstellungsbereich | 0,1 ms to 3600 s | |
| Einstellungsauflösung | 0,1 ms | ||
| Messzeit | Einstellungsbereich | 0,1 ms to 1 s | |
| Einstellungsauflösung | 0,1 ms | ||
| I-V-Charakteristikfunktion | Betriebsmodi | CV-Modus, CC-Modus | |
| Anzahl der Einrichtungselemente | 3 Punkte to 100 Punkte (zwischen den Punkten wird linear interpoliert) | ||
| Voreingestellter Wert Speicher | Anzahl der Speichereinträge | 20 | |
| Gespeicherte Einstellung | Werte im Konstantspannungs-, Konstantstrom- und Konstantleistungs-Modus, Werte der Schutzfunktion, IR-Werte, Ableitung und Ausgangsverzögerungseinstellung. | ||
| Speicher einrichten | Anzahl der Speichereinträge | 21 | |
| Gespeicherte Einstellung | Ausgang Ein/Aus, Spannungswert/Stromwert/Leistungswert, Ausgangsstromwert im nahtlosen Betrieb (DC SEAM), Betriebsmodus (Output Mode) usw. | ||
| Tastensperre | Level 1 | Ausgang ein/aus und Speicherabruf von Voreinstellungen sind verfügbar | |
| Level 2 | Ausgang ein/aus sind verfügbar | ||
| Level 3 | Ausgang aus ist verfügbar | ||
| Anzahl der Einheiten im Parallelbetrieb | Maximal 25 Geräte ※ Bitte wenden Sie sich an uns, wenn Sie mehr als 10 Geräte parallel betreiben möchten. | ||
Schutzfunktionen
| Gerät | gemeinsam für alle Modelle | |
|---|---|---|
| LOW-Alarm | Alle 6 Arten |
OVP (Überspannungsschutz)/OCP (Überstromschutz)/OPP (Überlastschutz)/UVP (Unterspannungsschutz)/ Watchdog-Alarm (Kommunikationsfehler-Schutz)/Externer Alarm LOW-Pegel (Erkennung externer Alarmeingänge) |
| HIGH-Alarm | Alle 13 Arten |
Reverse Alarm (Verpolungsschutz)/OHP (Überhitzungsschutz)/Line OVP (Netzwerk-Überspannungsschutz)/ Line UVP (Netzwerk-Unterspannungsschutz)/Line Frequency Error (Netzwerk-Frequenzfehler) usw. |
Allgemeine technische Daten
| Gerät | PXB10K-50 | PXB20K-50 | PXB20K-100 | PXB20K-250 | PXB20K-500 | PXB20K-1000 | PXB20K-1500 | |
|---|---|---|---|---|---|---|---|---|
| Gewicht | Ca. 28 kg (61,73 lbs) | Ca. 41 kg (90,39 lbs) | Ca. 40 kg (88,18 lbs) | Ca. 39 kg (85,98 lbs) | Ca. 38 kg (83,78 lbs) | Ca. 37 kg (81,57 lbs) | Ca. 37 kg (81,57 lbs) | |
| Abmessungen | Siehe Umrisszeichnung | |||||||
| Umweltbedingungen | Betriebsumgebung | Gebrauch in Innenräumen, Überspannungskategorie II | ||||||
| Betriebstemperatur | 0 °C bis +40 °C (32 °F bis +104 °F) | 0 °C bis +50 °C (32 °F bis +122 °F) | ||||||
| Feuchtigkeit im Betrieb | 20 % bis 85 % r.F. (keine Kondensation) | |||||||
| Lagertemperatur | -25 °C bis +60 °C (-13 °F bis +140 °F) | |||||||
| Luftfeuchtigkeit für Lagerung | Bis zu 90 % r.F. (keine Kondensation) | |||||||
| Höhenlage | Bis zu 2000 m | |||||||
| Kühlsystem | Zwangskühlung mittels Lüfter | |||||||
| Zubehör | Abdeckung des Eingangsanschlusses, Anschlusskit für externe Steuerung (1 Satz), Gehäuseanschlusskabel, Abdeckung des OUTPUT-Anschlusses, Schrauben für DC-OUTPUT-Anschluss (1 Paar), EXT-SYNC-Anschlussabdeckung,SENSING-Anschlussabdeckung, SENSING-Anschluss (2 Stk.), Synchronbetrieb-Signalkabelsatz, Sicherheitsinformationen (1 Kopie),RoHS-Blatt für China (1 Blatt), Erste-Schritte-Anleitung (1 Kopie), Warnaufkleber für schwere Gegenstände (1 Stk.) | |||||||
| Spannungsfestigkeit | Zwischen Eingang und GND | 2200 Volt Wechselstrom für 1 Minute | ||||||
| Zwischen Eingang und Ausgang | ||||||||
| Zwischen Ausgang und GND | 500 Volt Gleichstrom für 1 Minute | 500 Volt Gleichstrom für 1 Minute | 500 Volt Gleichstrom für 1 Minute | 1000 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 1800 Volt Gleichstrom für 1 Minute | 3000 Volt Gleichstrom für 1 Minute | |
| Isolationswiderstand | Zwischen Eingang und GND | 30 MΩ, 500 Volt Gleichstrom | ||||||
| Zwischen Eingang und Ausgang | 30 MΩ, 500 Volt Gleichstrom | 30 MΩ, 500 Volt Gleichstrom | 30 MΩ, 500 Volt Gleichstrom | 30 MΩ, 600 Volt Gleichstrom | 30 MΩ, 1000 Volt Gleichstrom | |||
| Isolationsspannung | ±250 V | ±250 V | ±250 V | ±600 V | ±1000 V | ±1000 V | +2000 V/-1000 V | |
| Elektromagnetische Verträglichkeit (EMV) *1 *2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A*3) | |||||||
| Sicherheit*1 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU *2 EN 61010-1 (Klasse I*4, Überspannungskategorie II, Verschmutzungsgrad 2*5) UL 61010-1*6 CAN/CSA -C 22.2 NO.61010-1*6 | |||||||
*2. Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse.
*3. Dies ist ein Gerät der Klasse A. Dieses Produkt ist für den Einsatz in einer industriellen Umgebung bestimmt. Das Produkt kann beim Betrieb in Wohngebieten Störungen verursachen. Eine
solche Verwendung muss vermieden werden, es sei denn, der Benutzer ergreift besondere Maßnahmen, um die elektromagnetischen Emissionen zu reduzieren, damit Störungen beim
Empfang von Radio- und Fernsehsendungen vermieden werden.
*4. Dies ist ein Gerät der Klasse I. Achten Sie darauf, den Schutzleiteranschluss dieses Geräts zu erden. Die Sicherheit dieses Geräts ist nur dann gewährleistet, wenn es ordnungsgemäß geerdet ist.
*5. Bei der Verschmutzung handelt es sich um eine Zugabe von Fremdstoffen (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagfestigkeit oder des Oberflächenwiderstands verursachen
können. Der Verschmutzungsgrad 2 geht davon aus, dass nur eine nicht leitende Verschmutzung auftritt, außer einer gelegentlichen, vorübergehenden Leitfähigkeit durch Kondensation.
*6 Nur bei Modellen mit cTUVus-Kennzeichnung auf dem Panel.
Aufstellung
