Regenerative elektronische Last mit hoher Kapazität
Für die progressiven
PXZ-Serie
Elektroanwendungen
Ihre hocheffiziente Energierückgewinnung verringert die Energieverluste Diese regenerative elektronische Last mit hoher Kapazität trägt zur CO2-Neutralität bei!
Nennleistung von 20 kW im 3U-Format. Zusätzlich zu den Konstantstrom-, Konstantwiderstands-, Konstantspannung-und Konstantleistungs-Betriebsmodi verfügt diese Serie über eine I-V-Charakteristikfunktion, die es dem Benutzer ermöglicht, beliebige I-V-Charakteristiken für jeden CCund CV-Betriebsmodus einzustellen. LAN-, USB- und RS232CKommunikationsfunktionen sind standardmäßig enthalten und ermöglichen eine einfache Integration in verschiedene Auswertungssysteme.

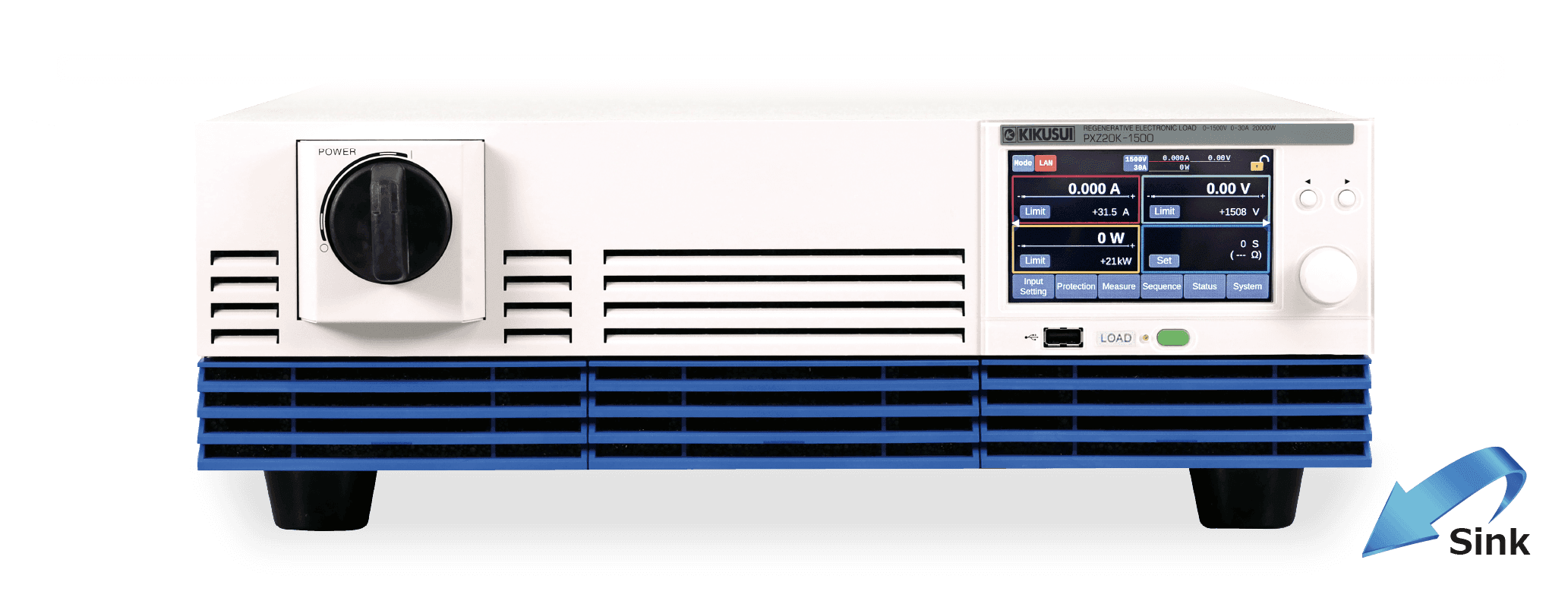

Regenerative elektronische Last mit hoher Kapazität PXZ Serie
Die PXZ-Serie der hocheffizienten, zuverlässigen, regenerativen elektronischen Lasten mit hoher Kapazität hat eine Nennleistung von 20 kW im 3U-Format. Zusätzlich zu den Konstantstrom-, Konstantwiderstands-, Konstantspannung-und Konstantleistungs-Betriebsmodi verfügt diese Serie über eine I-V-Charakteristikfunktion, die es dem Benutzer ermöglicht, beliebige I-V-Charakteristiken für jeden CCund CV-Betriebsmodus einzustellen. Die Serie ist außerdem mit verschiedenen Funktionen ausgestattet, wie zum Beispiel Sequenz-, Vorlade-, Synchronbetriebs-, Impuls-, Sinus- und VMCB-Funktionen.
LAN-, USB- und RS232CKommunikationsfunktionen sind standardmäßig enthalten und ermöglichen eine einfache Integration in verschiedene Auswertungssysteme. Die PXZ-Serie ist in hohem Maße skalierbar, und ihre Leistung kann im Parallelbetrieb (bis zu 25 Geräte) auf bis zu 500 kW erhöht werden.
1500V
Maximale Betriebsspannung von 1500 V
Regenerativer Wirkungsgrad von über 90 % (Regenerierung vor Ort)
Wirkungsgrad von 90 % oder höher (maximaler regenerativer Wirkungsgrad von etwa 95 %) und einer Lastleistung von 6 kW oder mehr
Standardmäßig
Standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet.
Eingangsstrom AC (200 V 3-phasig) /(400 V 3-phasig) A
Gewicht
PXZ20K-50
20kW
3 V bis 50 V
800A
80/40A
ca. 41 kg(90.39 lbs)
PXZ20K-500
10V bis 500V
120A
80/40A
Ca. 38 kg (83,78 lbs)
PXZ20K-1000
20V bis 1000V
60A
80/40A
Ca. 37kg (81,57lbs)
PXZ20K-1500
30V bis 1500V
30A
80/40A
Ca. 37kg (81,57lbs)
Leistung/Funktionen

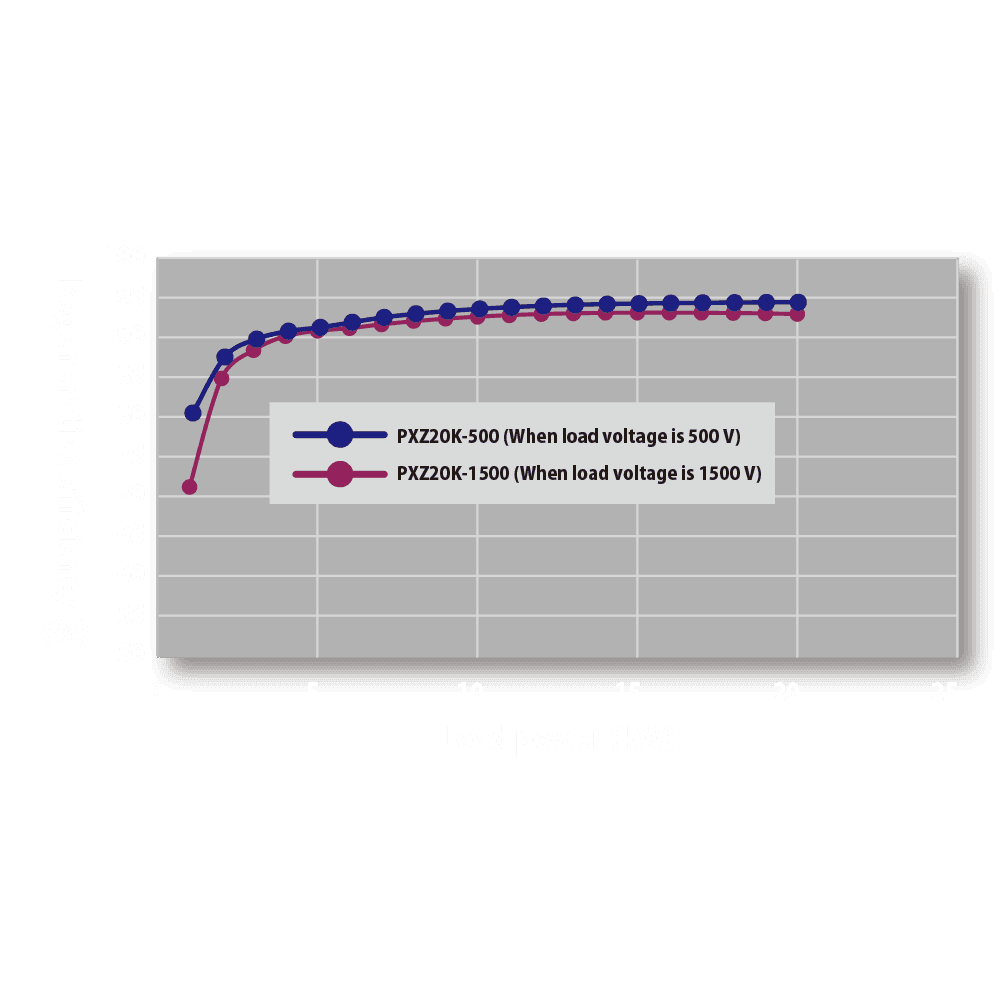

Regenerativer Wirkungsgrad von über90 % *Bei Nenneingang
Dank der leistungsstarken Schalttechnik regeneriert die PXZ-Serie den Strom mit einem Wirkungsgrad von 90 % oder höher (maximaler regenerativer Wirkungsgrad von etwa 95 %) und einer Lastleistung von 6 kW oder mehr. Da der regenerierte Strom wiederverwendet werden kann, werden die Kohlendioxidemissionen erheblich verringert.
Bitte beachten Sie, dass dieses Produkt für die Regenerierung vor Ort vorgesehen ist. (Dies ist kein an das Stromnetz angeschlossenes Gerät, das den Strom in das Netz zurückspeist.)

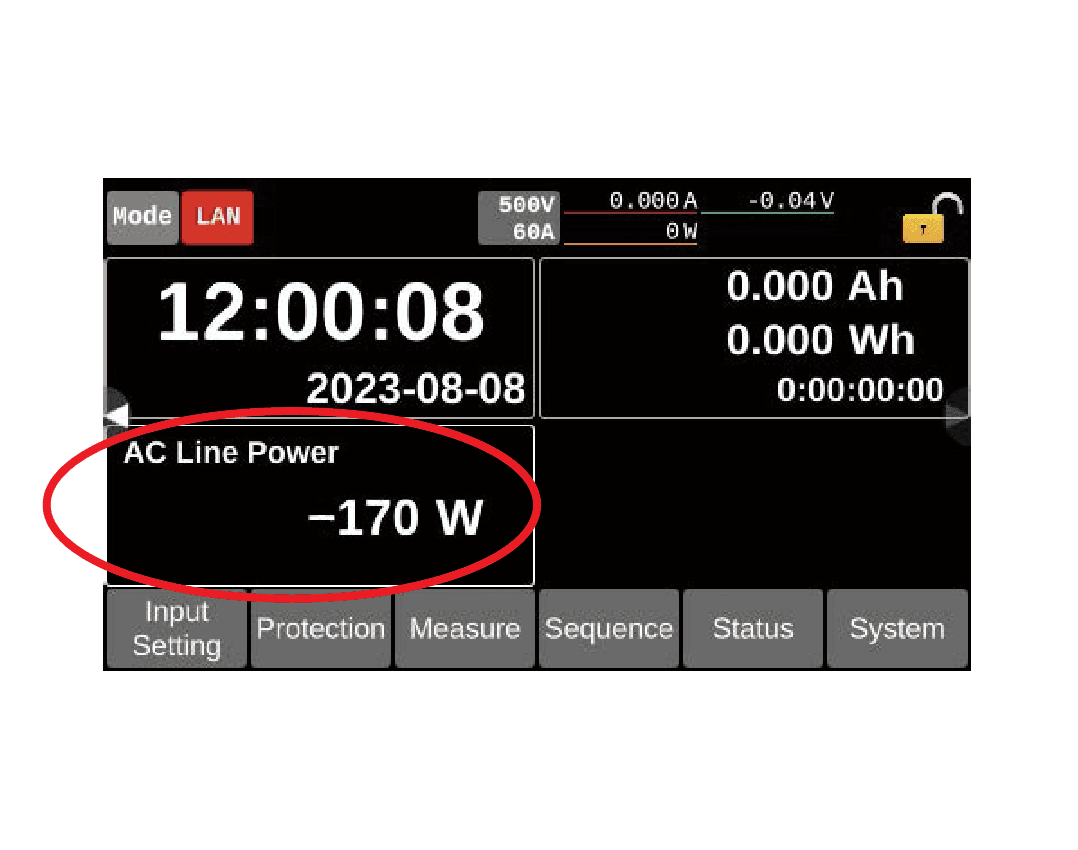

Der Wert der regenerativen Leistung ist auf einen Blick sichtbar!
Ein große LCD-Anzeige zeigt den Wert der regenerativen Leistung in Echtzeit an. Die Vorteile der Energieeinsparung sind auf einen Blick sichtbar.
*Der angezeigte Leistungswert dient nur als Referenz und kann um bis zu ±500 W abweichen.

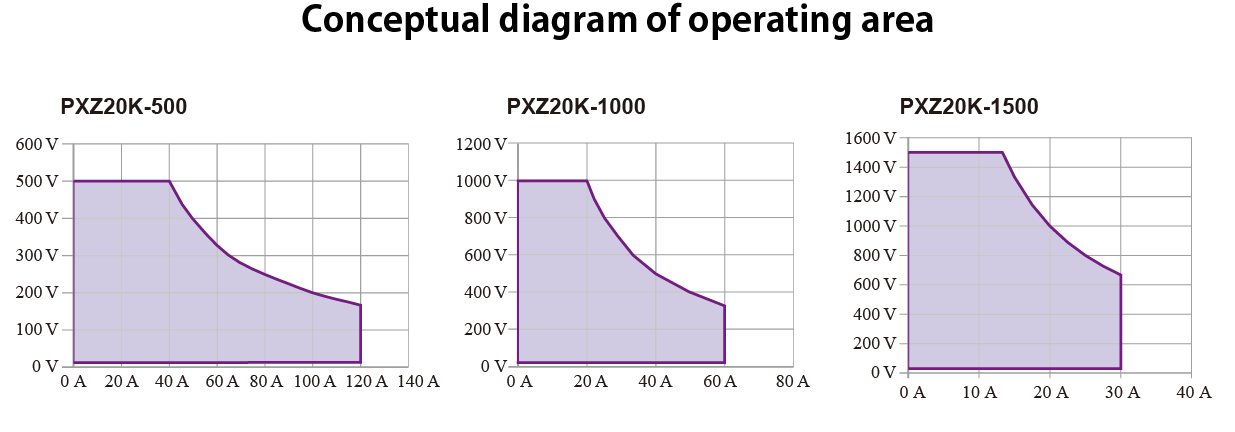

Großer Betriebsbereich mit einem Expansionsverhältnis von 2,25- bis 3-mal
Die PXZ20K-500 hat einen Betriebsbereich von 10 V bis 500 V, während die PXZ20K-1000 einen Bereich von 20 V bis 1000 V und die PXZ20K-1500 einen Bereich von 30 V bis 1500 V hat. Ein Betriebsbereich, der vom 2,25- bis 3-Fachen des Expansionsverhältnisses reicht.

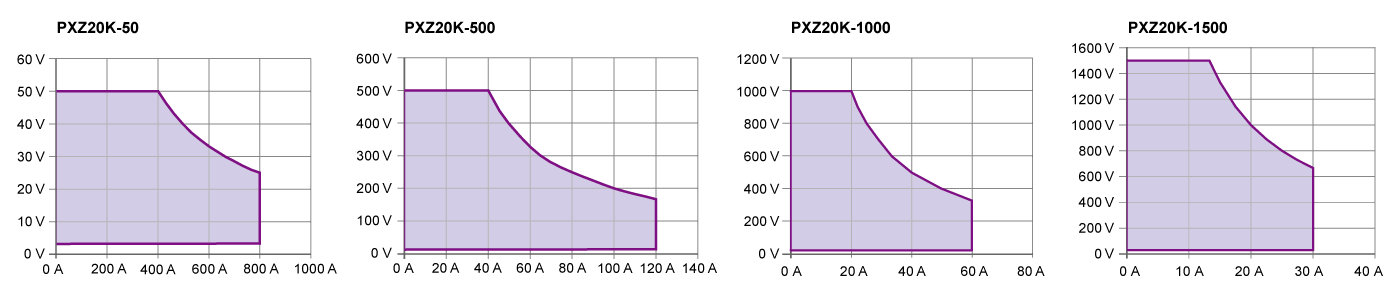

Konzeptionsdiagramm des Betriebsbereichs

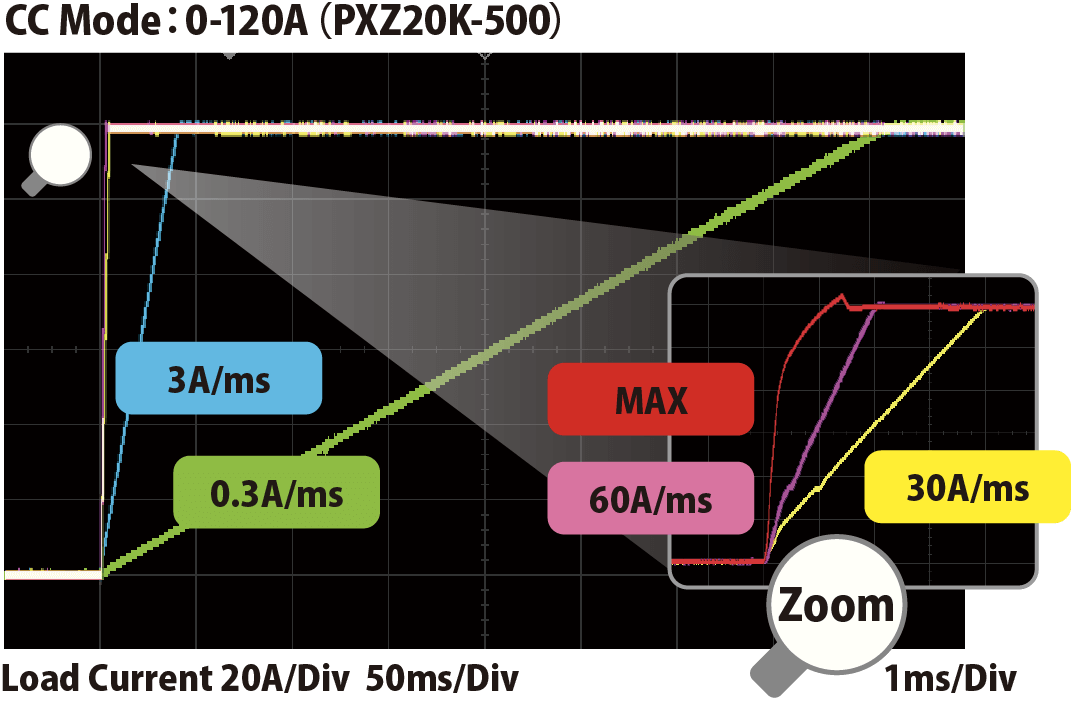

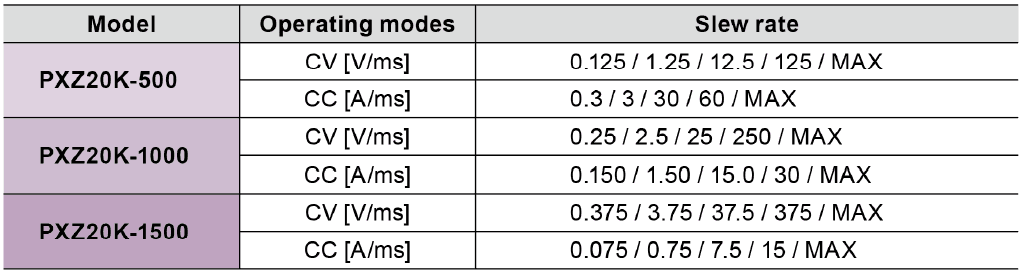

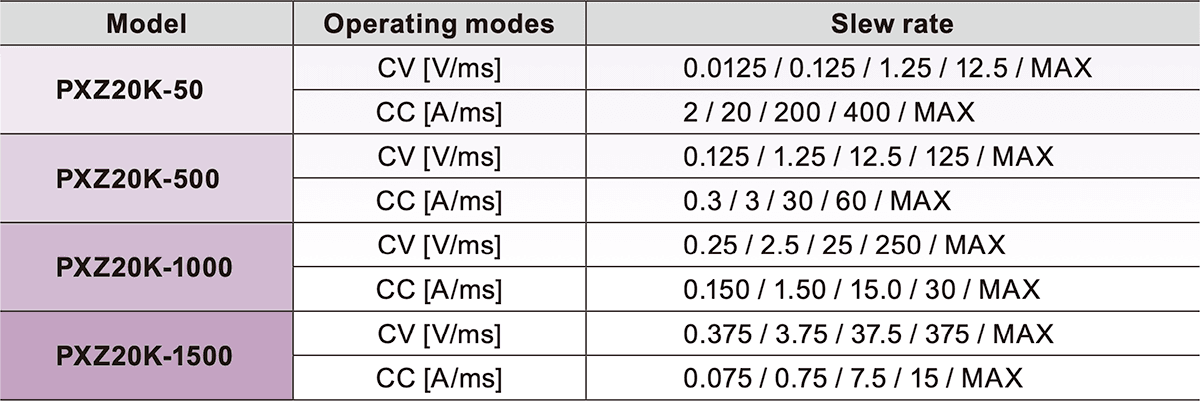

5-stufige Umschaltung der Slew-Rate
Im Konstantspannungs- und Konstantstrom-Modus kann die Geschwindigkeit eingestellt werden, mit der sich die Stromstärke oder Spannung ändern. Dies ermöglicht dem Benutzer, die optimalen Prüfbedingungen für Prüflingsanwendungen festzulegen.
*Die Slew-Rate funktioniert in den folgenden Fällen
Wenn sich der Strom- oder Spannungswert nach der Änderung des Einstellungswerts ändert.
Wenn der Strom- oder Spannungswert mithilfe einer externen Steuerung geändert wird.
Wenn der Strom- oder Spannungswert durch Einschalten der Last geändert wird.
Wenn die Last ausgeschaltet wird.
Betriebsmodi
Die PXZ-Serie verfügt über vier Betriebsmodi. Außerdem kann die I-V-Charakteristikfunktion im Konstantstrom- und Konstantspannungs-Modus eingestellt werden.
Normaler Eingangsmodus. Die Stromstärke wird durch den eingestellten Stromwert gesteuert.
PULSE
Durch die Impulsfunktion gesteuert.
SINE
Durch die Sinusfunktion gesteuert.
I-V
Durch beliebige I-V-Charakteristika gesteuert.
EXT
Der eingestellte Stromwert wird durch eine externe Spannung gesteuert. Der externe Spannungseingang an EXT CONT wird als Absolutwert behandelt und auf den eingestellten Stromwert angewendet.
Normaler Eingangsmodus. Die Leistung wird durch den eingestellten Leistungswert gesteuert.
EXT
Der eingestellte Leistungswert wird durch eine externe Spannung gesteuert.

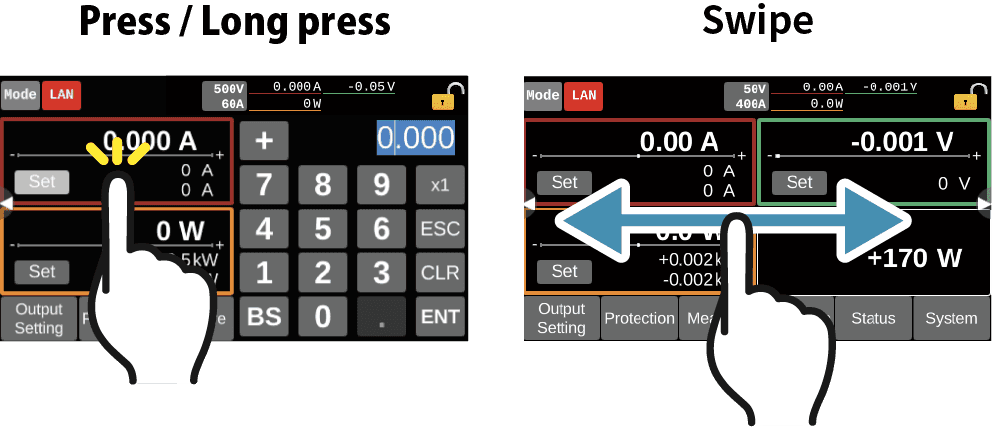

Mit einer Touchscreen-Anzeige ausgestattet
Durch Drücken oder Wischen auf der Anzeige mit einem Finger kann der Benutzer ein Element auf dem Bildschirm auswählen oder einen numerischen Wert einstellen. Die Anzeige ist druckempfindlich und kann auch mit Handschuhen bedient werden.
Prioritätsbetriebsmodus
Unmittelbar nach dem Einschalten der Last kann der bevorzugte CC-, CR- oder CP-Betriebsmodus festgelegt werden. Wenn der Eingang vom Prüfling den festgelegten Wert erreicht, wird der Betriebsmodus automatisch entsprechend dem Status des Prüflings umgeschaltet. Wenn die Spannung des angeschlossenen Prüflings höher als der Spannungssollwert der PXZ-Serie ist, fließt der Strom vom Prüfling zur PXZ-Serie. Wählen Sie den Konstantstrom-Modus aus, wenn eine Batterie oder eine Stromversorgung als Prüfling angeschlossen ist.

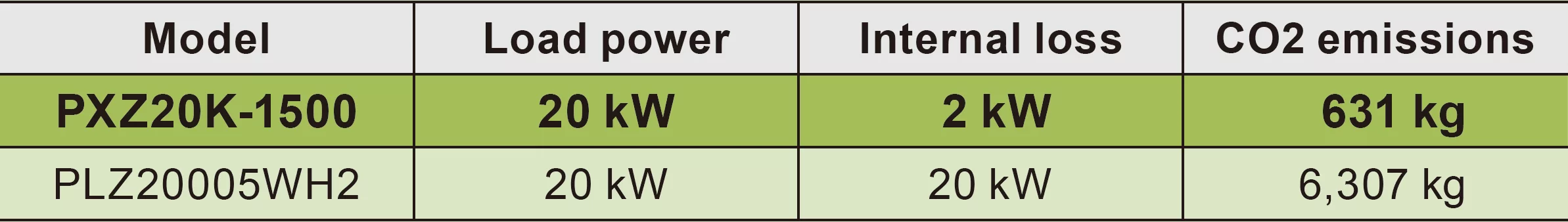

Beitrag zur CO2-Neutralität
Die Berechnungen erfolgten unter der Annahme, dass die maximale Lastleistung 20 kW beträgt und das Gerät einen Monat lang ununterbrochen in Betrieb ist.
▲Vergleich der PXZ20K-1500 und PLZ20005WH2 (ohne Regenerierungsfunktion)
Die PXZ-Serie kann die Lastleistung effektiv regenerieren, ohne sie als Wärme abzuleiten. Die CO2-Emissionen können um etwa 5,67 Tonnen pro Monat reduziert werden (CO2-Emissionsfaktor*: berechnet mit 0,438 kg [pro kWh]). Da die Wärmeableitung des Hauptgeräts sehr gering ist, können außerdem die Kosten für die Klimatisierung erheblich gesenkt werden.
*Der CO2-Emissionsfaktor basiert auf dem nationalen Durchschnitt für Stromversorgungsunternehmen (Ergebnisse des Geschäftsjahres 2022), der vom Umweltministerium der japanischen Regierung veröffentlicht wurde.

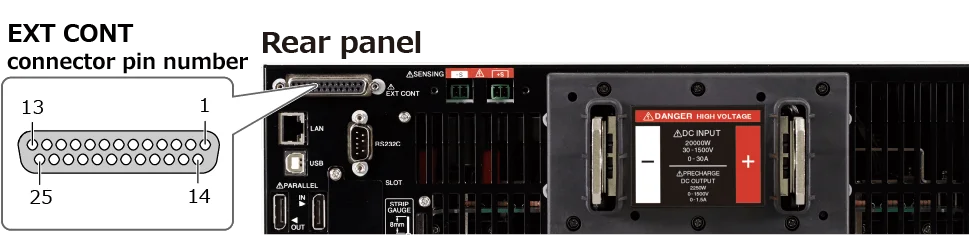

Externe Steuerungsfunktion
Der EXT CONT-Anschluss an der Rückseite kann zur Steuerung der PXZ-Serie mit externen Geräten verwendet werden. Die digitalen Allzweck-Eingangsund Ausgangsanschlüsse können mit beliebigen Funktionen belegt werden, was den Systemaufbau in Kombination mit anderen Messgeräten erleichtert. Standardmäßig mit digitalen Ein- und Ausgängen sowohl für NPN- als auch für PNP-SPS ausgestattet. Der analoge Ein- und Ausgang ist standardmäßig von den OUTPUT-Anschlüssen isoliert, was eine sichere analoge Steuerung von einer SPS ermöglicht.
12-V-Referenzspannung für digitalen Eingang verfügbar
10
–
–
–
Nicht verwendet
11
–
–
A COM
Analoges Signal allgemein
12
Analog
O
VMON
Spannungsüberwachung
13
Analog
O
IMON
Stromstärkemonitor
14
Digital
O
OUT Ch.4
Allzweck-OUTPUT-Anschluss
15
Digital
O
OUT Ch.5
Allzweck-OUTPUT-Anschluss
16
Digital
O
OUT Ch.6
Allzweck-OUTPUT-Anschluss
17
–
–
DO COM
Digitalausgang allgemein
18
–
–
DI COM
Digitaleingang allgemein
19
Digital
I
IN Ch.4
Allzweck-Eingangsanschluss
20
Digital
I
IN Ch.5
Allzweck-Eingangsanschluss
21
Digital
I
H ALARM IN
HOCH-Alarm EXT HOCH tritt auf
22
–
–
12V COM
12-V-Referenzspannung allgemein
23
–
–
A COM
Analoges Signal allgemein
24
Analog
I
EXT CV
Spannungssteuerung im Konstantspannungsmodus
25
Analog
I
EXT CC/CP
Stromstärkesteuerung in den Konstantstrom-/Konstantleistungsmodi

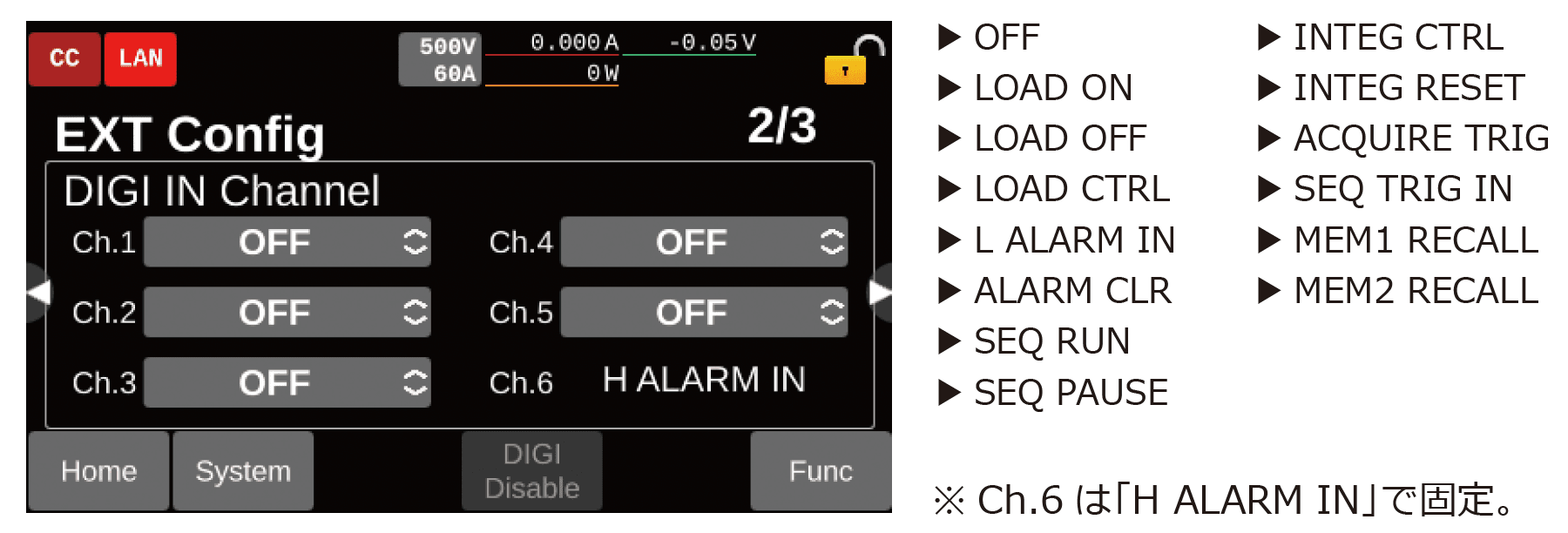

Isolierte digitale Allzweck-Eingangsanschlüsse stehen für den Kanal 1 bis Kanal 5 zur Verfügung. Jeder Einstellungswert aus den rechts aufgeführten Punkten kann ausgewählt werden.
Isolierte digitale Allzweck-Ausgangsanschlüsse stehen für den Kanal 1 bis Kanal 6 zur Verfügung. Jeder Einstellungswert aus den rechts aufgeführten Punkten kann ausgewählt werden.

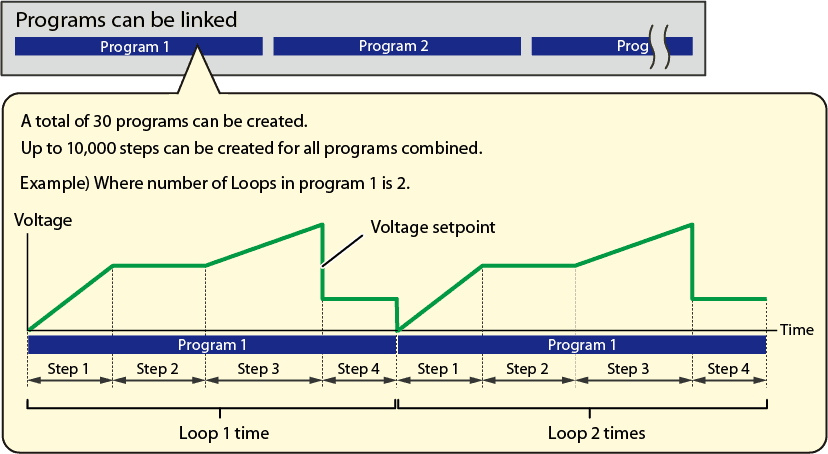

Sequenzfunktion
Voreingestellte Vorgänge können kontinuierlich ausgeführt werden. Insgesamt können 30 Programme und bis zu 10.000 Schritte für alle Programme erstellt werden. Die im Speicher des Geräts gespeicherten Programme und Daten können über das Bedienfeld auf einen USB-Speicherstick exportiert werden.

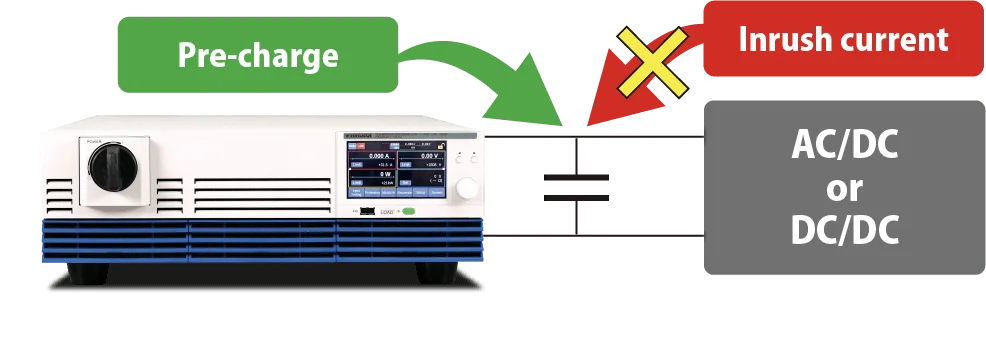

Vorladefunktion*
Die Vorladefunktion ermöglicht es, dass 5 % des Nennstroms im Konstantstrom-Modus fließen, bis die eingestellte CV-Spannung erreicht ist. Diese Funktion kann verwendet werden, um die DC-Zwischenkreiskondensatoren während der Wechselrichterbewertung in der OBC-Entwicklung zu laden oder den DC-Zwischenkreiskondensator für die Bewertung des DC/DC-Wandlers auf eine gewünschte Spannung zu laden, bevor die Entladeprüfungen gestartet werden. Dadurch wird der Einschaltstrom unterdrückt und eine Beschädigung der Batterie und des Prüflings verhindert. Außerdem kann bei der Durchführung einer Systemüberprüfung mit der PXZ als Batteriesimulator die Vorladefunktion verwendet werden, um die Spannung im Voraus auf einen festgelegten Wert zu erhöhen und so zu vermeiden, dass die Prüfung aufgrund einer falschen Systemdiagnose (Drahtbruch, Batterieausfall usw.) nicht gestartet werden kann.
*Die Verriegelung muss gelöst und die Vorladung aktiviert werden.

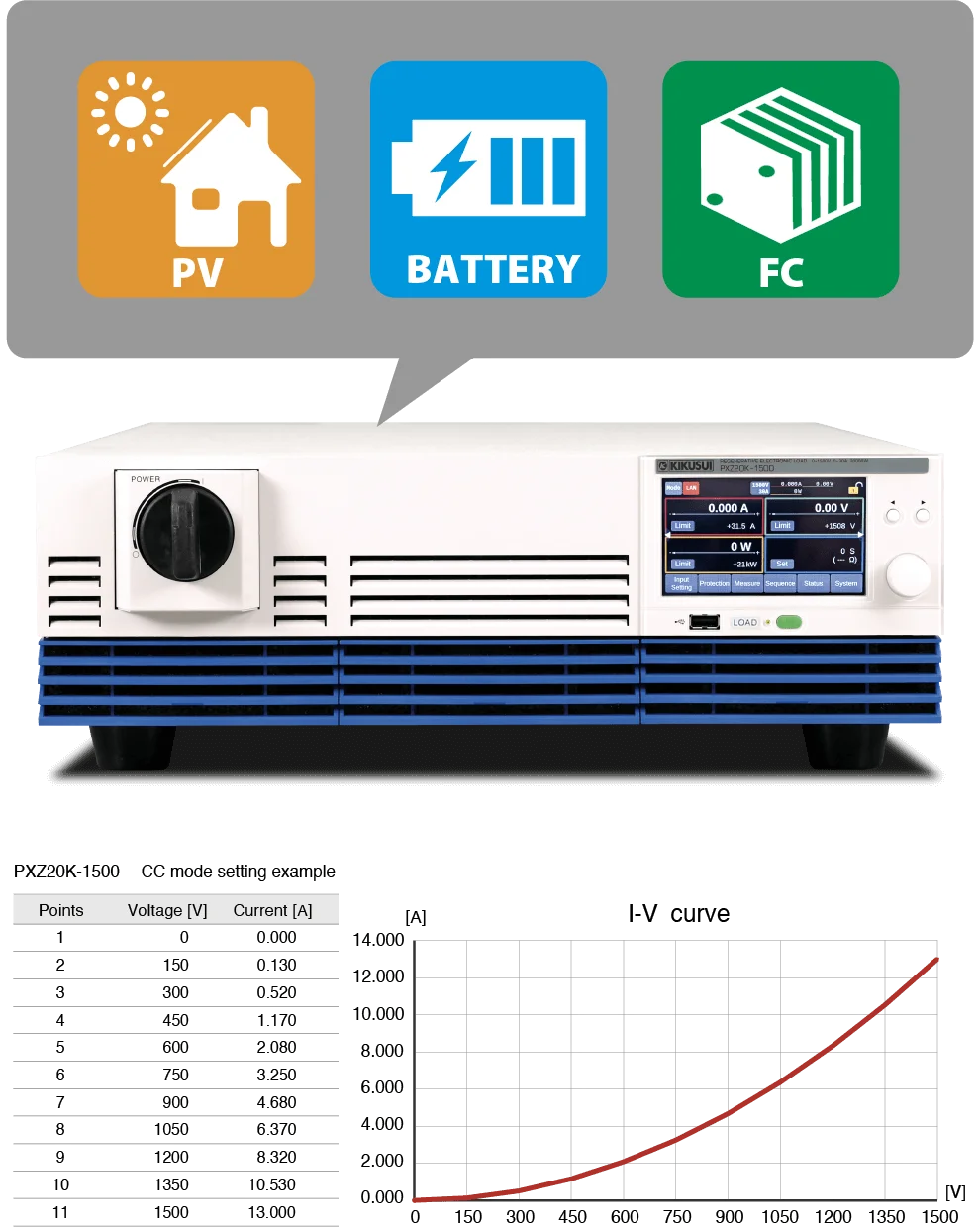

I-V-Charakteristikfunktion
Durch die Registrierung mehrerer beliebiger Punkte auf den I-U-Kennlinien können beliebige I-U-Charakteristiken für jeden CC- und CV-Betriebsmodus eingestellt werden. Es können beliebige Punkte von 3 bis 100 registriert werden, sodass die I-U-Charakteristik von wiederaufladbaren Batterien und anderen Geräten simuliert werden kann.
Regenerative elektronische DC-Last
PXZ SERIE
Regenerative elektronische DC-Last
PXZ SERIE
Standardmäßig mit LAN-Schnittstelle und VMCB-Funktion ausgestattet
Die PXZ-Serie ist standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet. Durch die Verwendung der Funktion des virtuellen Mehrkanalbusses (VMCB) ermöglicht sie Ihnen die Fernbedienung und -überwachung für 1-zu-N- sowie N-zu-M in großen Netzwerken. Diese Funktion kann auch verwendet werden, um Kommunikationsanschlüsse einzusparen oder die Steuerungszeiten mehrerer Einheiten der PXZ-Serie (bis zu 8 Einheiten) zu synchronisieren. Die PXB-Serie unseres Unternehmens kann auch für Mehrkanalverbindungen gemischt und angepasst werden.
Beim Anschluss der VMCB-Master-Einheit über LAN
Kommunikationsüberwachungsfunktion
Diese Funktion überwacht den Kommunikationsstatus. Beispielsweise wird der Alarm aktiviert und der Ausgang ausgeschaltet, wenn das LAN-Kabel abgetrennt ist und die Kommunikation nicht innerhalb der festgelegten Zeit bestätigt wird. Diese Funktion schützt den Betrieb vor unkontrollierten Zuständen und verbessert die Zuverlässigkeit des Systems.
Sicherheit für LAN-Verbindungen
Der Zugriff auf den integrierten Webserver kann mit einem Passwort eingeschränkt werden. Bei Verwendung von VXI-11, HiSLIP und SCPI-RAW für die Steuerung können auch Host-Beschränkungen über die IP-Adresse eingestellt werden. Es ist möglich, den Zugriff von jedem Terminal aus zu verhindern, das nicht als Host registriert ist (es können bis zu 4 Hosts registriert werden).

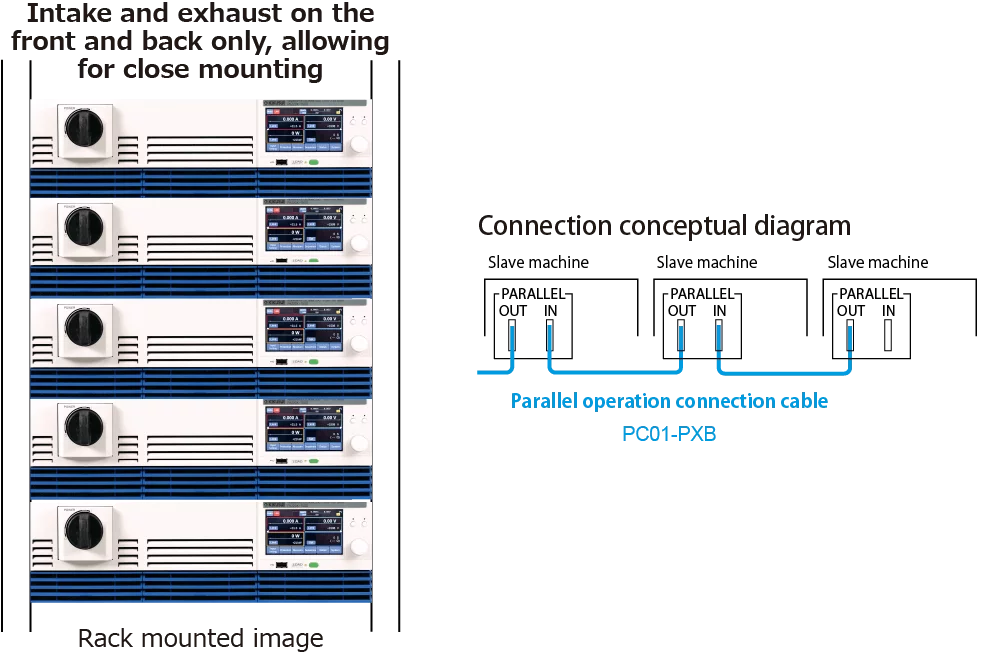

Bis zu 25 Geräte können parallel betrieben werden, die eine Leistung von 500 kW erreichen*
Inklusive Master-Gerät können zu 25 Geräte (500 kW) parallel betrieben werden. Der Anschluss erfolgt im Ein-Steuerungs-Parallelbetrieb, und über das Bedienfeld des Master-Geräts kann das gesamte System gesteuert und angezeigt werden. Die automatische Erkennungsfunktion macht komplizierte Einstellungen überflüssig und ermöglicht den Aufbau von Systemen mit hoher Kapazität.
*Der Parallelbetrieb ist zwischen Modellen mit unterschiedlichen Eingangsnennspannungen möglich. *Wenden Sie sich bitte an uns, wenn Sie mehr als 10 Einheiten parallel betreiben möchten.

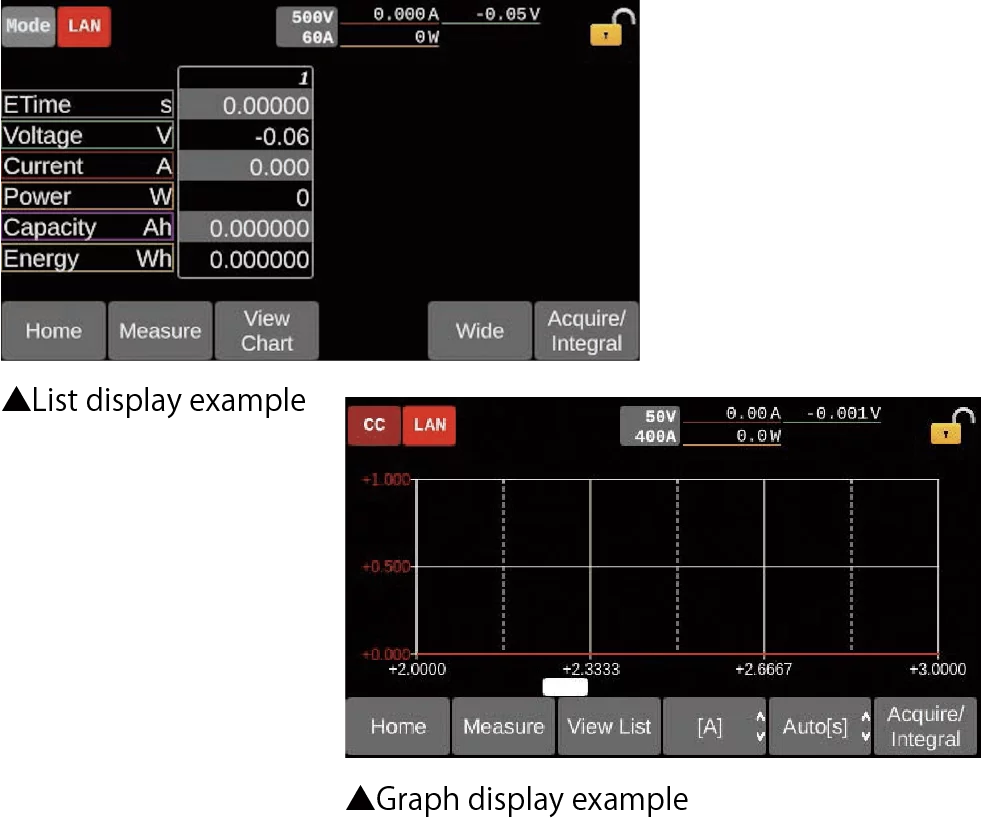

Datenprotokollierung
Die Datenprotokollierungsfunktion ermöglicht dem Benutzer, die Messwerte (Spannung, Stromstärke, Leistung, verstrichene Zeit, integrierter Strom und integrierte Leistung) im internen Speicher zu erfassen und die aufgezeichneten Daten in Listen- oder Grafikform anzuzeigen. Durch die Festlegung von Bedingungen für die Messwertaufnahme können Sie den Zeitpunkt dieser steuern.

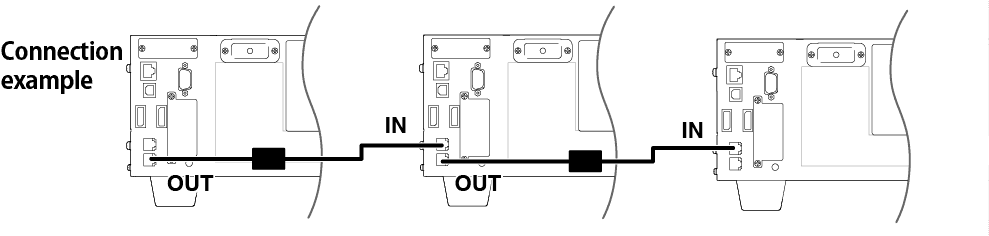

Synchronbetrieb
Wenn die Geräte der PXZ-Serie über ein Synchronbetriebssignalkabel miteinander verbunden sind, können die Last-ein/aus-Messung und der Sequenz- Synchronbetrieb von jedem Gerät der PXZ-Serie aus durchgeführt werden. Alle Modelle der PXZ-Serie können miteinander verbunden werden. Der synchronisierte Betrieb ist auch dann möglich, wenn die Geräte parallel betrieben werden.
Synchronisierung des Ein- und Ausschaltens der Last mehrerer Geräte.
Synchronisieren von Messungen.
Synchronisierung der Startzeit und Wiederaufnahmezeit für Sequenzen über mehrere Einheiten hinweg.
Verbinden Sie den OUT-Anschluss und den IN-Anschluss des EXT SYNC mit synchronisierten Betriebssignalkabeln.
Speichern von Messdaten
Messdaten können im CSV-Format auf einem USB-Speichergerät gespeichert werden.
Auswählbarer Stromeingang
Dreiphasige 3-adrige mit 200 V oder dreiphasige 3-adrige Modelle mit 400 V stehen zur Verfügung. Die Geräte können an die internationalen Anforderungen an die Stromversorgung angepasst werden.
Zuverlässige und solide Leistung auch bei hohen Temperaturen
Solide Leistung bei Betriebstemperaturen von 0 °C bis 50 °C (32 °F bis 122 °F). Volle Leistung auch bei Umgebungen mit rauen Umgebungstemperaturen, z. B. beim Einbau in einer Anlage.
