Hochleistungs-Batterieprüfgerät
PFX2731S
2,800,000円 （税込：3,080,000円）
- 10 ms Dauermessung (bei schnellster Einstellung)
- Unterstützt die Auswertung einzelner Zellen (konfigurierbar bei C-Rate).
- Unterschiedliche Lade- und Entlademodi (insgesamt 9 Modi)
-Aufladung: CC, CC-CV, CP, CP-CV
-Entlassung: CC, CC-CV, CP, CP-CV.
-Lade- und Entlademuster (CC (+CV), CP (+CV)) - Der eingebaute Pfadschalter ermöglicht eine schnelle Unterbrechung der Tests, wenn eine Anomalie entdeckt wird.
- Ein synchroner Betrieb mit vier Konstanttemperaturkammern (hergestellt von Espec) ist möglich.
- Temperaturmessung mit Thermoelementen vom Typ T (optional)
- Systeme können einfach durch das Anschließen von LAN-Kabeln aufgebaut werden.
- Volle Schutzfunktionen
Technische Daten
Nennleistung
| Gerät | Technische Daten | |
|---|---|---|
| Anzahl der Ausgänge | 6 Kanal (pro Bild) | |
| Isolierung | Zwischen CH und zwischen CH und Chassis. | |
| Reichweite des Ladestroms | 2A-Bereich | 0,0000A bis 2,0000A |
| 20A-Bereich | 0.000A – 20.000A | |
| Bereich der Ladespannung | -1.000 V bis 6.000 V | |
| Entladestrombereich | 2A-Bereich | 0,0000A bis 2,0000A |
| 20A-Bereich | 0.000A – 20.000A | |
| Entladespannungsbereich | -1.000 V bis 6.000 V | |
* Musterkabel 5,5 mm2 bei 5 m oder weniger
Einstellungsgenauigkeit
Statisch
| Gerät | Technische Daten | ||
|---|---|---|---|
| Konstantstrom Laden/Entladen | 2A-Bereich | Bereich | 0,0000A bis 2,0000A |
| Genauigkeit *1 | ± (0,15% der Einstellung + 1,0 mA) | ||
| Auflösung | 0,1 mA | ||
| 20A-Bereich | Bereich | 0.000A – 20.000A | |
| Genauigkeit *1 | ± (0,15% der Einstellung + 10,0 mA) | ||
| Auflösung | 1mA | ||
| Aufladen und Entladen mit konstanter Spannung | Bereich | -1.000 V bis 6.000 V | |
| Genauigkeit *1 | ± (0,05% der Einstellung + 1,2 mV) | ||
| Auflösung | 1mV | ||
| Laden und Entladen mit konstanter Leistung *2 | 2A-Bereich | Bereich | -0.100W bis 12.000W |
| Genauigkeit *1 *3 | ± (0,5% der Einstellung + 0,01 W) | ||
| Auflösung | 1mW | ||
| 20A-Bereich | Bereich | 0,10 W bis 120,00 W | |
| Genauigkeit *1 *3 | ± (0,5% der Einstellung + 0,1 W) | ||
| Auflösung | 10 mW | ||
Muster
| Gerät | Technische Daten | ||
|---|---|---|---|
| Konstantes Strommuster | 2A-Bereich | Bereich | -2,0000 A bis 2,0000 A (- Werte sind Entladeströme) |
| Genauigkeit *1 | ± (0,15% der Einstellung + 1,0 mA) | ||
| Auflösung | 0,1 mA | ||
| 20A-Bereich | Bereich | -20.000A bis 20.000A | |
| Genauigkeit *1 | ± (0,15% der Einstellung + 10,0 mA) | ||
| Auflösung | 1mA | ||
| Anzahl der Einstellungen | 100000Schritte (maximale Anzahl von Schritten) | ||
| Bereich | 100 ms bis 999,9 s (Zeitbreite von 1 Schritt) | ||
| Auflösung | 100ms | ||
| Umschaltzeit *4 | Maximal 100 ms. | ||
| Konstantes Leistungsmuster *2 | 2A-Bereich | Bereich | -12.000 W bis 12.000 W (-Werte sind Entladeströme) |
| Genauigkeit *1 *3 | ± (0,5% der Einstellung + 0,01W) | ||
| Auflösung | 1mW | ||
| 20A-Bereich | Bereich | -120.00W bis 120.00W | |
| Genauigkeit *1 *3 | ± (0,5% der Einstellung + 0,1W) | ||
| Auflösung | 10 mW | ||
| Anzahl der Einstellungen | 100000Schritte (maximale Anzahl von Schritten) | ||
| Bereich | 100 ms bis 999,9 s (Zeitbreite von 1 Schritt) | ||
| Auflösung | 100ms | ||
| Umschaltzeit *4 | Maximal 100 ms. | ||
*1 Bei einer Umgebungstemperatur von 18°C bis 28°C. *2 Die Batteriespannung wird gemessen und der Steuerstrom (Konstantstromregelung) wird per Softwareberechnung aus dem eingestellten Leistungswert berechnet. *3 Im Batteriespannungsbereich 1 V bis 6 V und darüber. *4 Maximale Zeit, die für den Wechsel zwischen Laden und Entladen bzw. Entladen und Laden benötigt wird.
Messgenauigkeit
| Technische Daten | |||
|---|---|---|---|
| Statisch/ Muster | |||
| Laden/Entladen Strommessung | Bereich | 2A-Bereich | -2,00000A bis 2,00000A |
| 20A-Bereich | -20,0000A bis 20,0000A | ||
| Genauigkeit *1 | 2A-Bereich | ± (0,15% des Messwerts + 1,0 mA) | |
| 20A-Bereich | ± (0,15% des Messwerts + 10,0 mA) | ||
| Auflösung | 2A-Bereich | 0,01mA | |
| 20A-Bereich | 0,1 mA | ||
| Spannungsmessung | Bereich | -2,0000V bis 7,0000V | |
| Genauigkeit *1 | ± (0,05% vom Messwert + 1,2 mV) | ||
| Auflösung | 0,1 mV | ||
| Eingangswiderstand | 10 GΩ (im Bereich von -2 V bis 7 V) | ||
| Leistungsmessung | Bereich | 2A-Bereich | -12.000W bis 12.000W |
| 20A-Bereich | -120.00W bis 120.00W | ||
| Genauigkeit | Software-Berechnungen (Spannungsmessung x Strommessung) | ||
| Auflösung | 2A-Bereich | 1mW | |
| 20A-Bereich | 10 mW | ||
| Messung der Kapazität | Umfang *2 | -100,0000 Ah bis 100,0000 Ah | |
| Genauigkeit | Software-Berechnungen (Spannungsmessung x Strommessung) | ||
| Auflösung *2 | 0,1mAh | ||
| Stunden *3 | Genauigkeit *1 *4 | ±10 ppm (TYP-Wert) | |
*1 Bei Umgebungstemperatur: 18°C bis 28°C. *2 Gemeinsam mit den Bereichen 2A/20A. *3 Genauigkeit der Signalquelle, die für die verstrichene Zeit während des Ladens und Entladens verwendet wird. *4 Entspricht einer Differenz von 30 Sekunden pro Monat.
Temperaturmessung
| Abschnitt zur Messung der Thermoelementspannung (Temperatur) | Technische Daten |
|---|---|
| Anzahl der Messklemmen | pro Kanal |
| Thermoelement Typ | Typ T (Blut, Grippe, Hepatitis, usw.) |
| Bereich | -100,0°C bis 400,0°C *1 |
| Genauigkeit *2 *3 | ±1,5°C (typischer Wert) |
| Genauigkeit des Referenzkontakts *2 *4 | ±0,7°C (typischer Wert) |
| Auflösung | 0.1°C |
| Messintervall | 2s |
*1 Die Genauigkeit wird außerhalb des Bereichs nicht garantiert. Variiert je nach Thermoelement-Spezifikationen (der Betriebstemperaturbereich variiert je nach Thermoelementklasse, Drahtdurchmesser und Mantel). *2 Bei einer Umgebungstemperatur von 18°C bis 28°C. *3 Bei Messung der vom Thermoelement-Kalibrator erzeugten Spannung (beinhaltet nicht die Toleranz des Thermoelementes). *4 Gibt die Leistung von Vergleichsstellen-Thermometern (Kaltstellen-Thermometern) an.
Liste der Bedingungen für die Beendigung von Lade- und Entladevorgängen
| Lade-/Entlademodus | letzte Bedingung | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| maximal Spannung | kleinste Spannung | Start des Lade- oder Entladevorgangs Definierte Zeit von | Beginn des Konstantspannungsbetriebs Die vorgeschriebene Zeit von | Beginn des Konstantspannungsbetriebs Definierter Strom von | Es Strom. Nach dem Absinken unter feste Zeit | -dV (Maskierungszeit) (Kann eingestellt werden) | dT/dt (°C/min) | Integrierter Strom (Ah) | Integrierte Leistung (Wh) | maximal SOC | kleinste SOC | Muster Ladung-Entladung Zeit seit Beginn | Schleife (Wiederholung). Frequenz | Batterie Temperatur. | |
| Laden mit konstantem Strom (CC) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||
| Laden mit konstantem Strom und konstanter Spannung (CC-CV) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||
| Konstante Leistungsaufladung (CP) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||||
| Konstante Leistung – Konstantspannungsladung (CP-CV) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||
| Konstantstromentladung (CC) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||||
| Entladung mit konstantem Strom und konstanter Spannung (CC-CV) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||
| Konstante Leistungsaufladung (CP) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||||
| Konstante Leistung-Konstante Spannung-Entladung (CP-CV) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | |||||||
| Muster für das Laden und Entladen mit konstantem Strom (Muster) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | richtig” (bei der Benotung) | ||||||
Schutzfunktionen
Überspannungsschutz (Überladungsschutz)
| Gerät | Technische Daten | |||
|---|---|---|---|---|
| Überspannungsschutz (Überladungsschutz) | ||||
| Software OVP | Einstellungsbereich | 0,000V〜6,300V | ||
| Auflösung | 1mV | |||
| Einstellungsgenauigkeit *1 | 電圧計測確度に依存 | |||
| 動作時間 | 最大50ms | |||
| Hardware OVP *2 | Einstellungsbereich | 0.0V〜6.6V | ||
| Auflösung | 100mV | |||
| 設定誤差*1 | ±0.5% of rating | |||
| 動作時間 | 10ms（TYP 値）過電圧の検出から出力遮断まで | |||
Unterspannungsschutz (Überentladung)
| Gerät | Technische Daten | |||
|---|---|---|---|---|
| Software UVP | Einstellungsbereich | -1.100V〜5.700V | ||
| Auflösung | 1mV | |||
| Einstellungsgenauigkeit *1 | 電圧計測確度に依存 | |||
| 動作時間 | 最大50ms | |||
| Hardware UVP *2 | Einstellungsbereich | -1,1 V bis 6,0 V | ||
| Auflösung | 100mV | |||
| 設定誤差*1 | ±0.5% of rating | |||
| 動作時間 | 10 ms (TYP-Wert) von der Erkennung der Unterspannung bis zur Abschaltung des Ausgangs | |||
Überstromschutz
| Gerät | Technische Daten | |||
|---|---|---|---|---|
| Software OCP | Einstellungsbereich | Elektrifizierung | 2A-Bereich | 0.000A〜2.100A |
| 20A-Bereich | 0.000A〜21.000A | |||
| elektrische Entladung | 2A-Bereich | 0.000A〜2.100A | ||
| 20A-Bereich | 0.000A〜21.000A | |||
| Auflösung*3 | 1mA | |||
| Einstellungsgenauigkeit *1 | Hängt von der Genauigkeit der Strommessung ab | |||
| 動作時間 | 最大50ms | |||
| Verzögerungszeit | 0 ms bis Erkennungsverzögerung Timer-Zeiteinstellung | |||
| Hardware OCP *2 | Einstellungsbereich | Aufladen/. elektrische Entladung | 2A-Bereich | 0,0A bis 2,2A |
| 20A-Bereich | 0,0 A bis 22,0 A | |||
| Auflösung*3 | 100mA | |||
| 設定誤差*1 | ±0.5% of rating | |||
| 動作時間 | 10 ms (TYP-Wert) von der Erkennung des Überstroms bis zum Abschalten des Ausgangs | |||
Schutz vor Überladung/Entladung
| Gerät | Technische Daten | |||
|---|---|---|---|---|
| Software OAH *4 | Einstellungsbereich | 1.0000Ah〜2000.0000Ah | ||
| Einstellungsgenauigkeit *1 | Hängt von der Genauigkeit der aktuellen Messung und der Genauigkeit der Haupt-CPU-Uhr ab. | |||
| Auflösung | 0,1mAh | |||
Temperaturschutz (Übertemperatur)
| Gerät | Technische Daten | |||
|---|---|---|---|---|
| Software OTP | Einstellungsbereich | -100℃〜400℃ | ||
| Einstellungsgenauigkeit *1 | Hängt von der Genauigkeit der Temperaturmessung ab | |||
| Auflösung | 1°C | |||
*1 Bei Umgebungstemperatur: 18°C bis 28°C *2 Der eingestellte Wert wird in der Lade-/Entladeeinheit beibehalten. Das BPC4000 schützt die Probe zu jeder Zeit, auch wenn der Test nicht läuft. *3 Gemeinsamer Bereich bis 2A / 20A *4 Die Anwendungssoftware berechnet die Nennkapazität multipliziert mit dem eingestellten Prozentsatz und stellt den Wert in Bezug auf die Kapazität ein.
Allgemeine technische Daten
| Gerät | Technische Daten | |
|---|---|---|
| Nominale Eingangsleistung | 200Vac bis 240Vac, 50Hz/60Hz, einphasig | |
| Eingangsspannungsbereich | 180Vac bis 250Vac. | |
| Maximale Leistungsaufnahme | Bis zu 1870 VA 1 Frame (6 Kanäle) bei Nennladung | |
| Umweltbedingungen | Betriebstemperatur | 0°C bis 40°C |
| Luftfeuchtigkeitsbereich | 20 % r.F. bis 85 % r.F. (ohne Kondensation) | |
| Lagertemperatur | -10°C bis 60°C | |
| Luftfeuchtigkeitsbereich | 0 %rh〜90%rh (keine Kondensation) | |
| Betriebsumgebung | Innenräume, Überspannungskategorie II | |
| Höhenlage | Bis zu 2.000 m | |
| Isolationsspannung | Zwischen E/A-Klemmen und Gehäuse | Maximal ±50 V |
| Isolationswiderstand | Primär – Gehäuse | 500 Vdc, 30 MΩ min, 70% rh max. |
| Primäre ⇔ Eingangs-/Ausgangsklemmen*1 | 500 Vdc, 30 MΩ min, 70% rh max. | |
| Eingangs-/Ausgangsklemmen ⇔ Gehäuse*1 | 50Vdc, 30MΩ min, 70% rh max. | |
| Spannungsfestigkeit | Primär – Gehäuse | Keine Anomalie bei 1500 Vac für 1 Minute |
| Primäre ⇔ Eingangs-/Ausgangsklemmen*1 | Keine Anomalie bei 1500 Vac für 1 Minute | |
| Abmessungen | 440 (482) b x 173 h x 620 (695) dmm | |
| Gewicht | ca. 34 kg. | |
| Zubehör | Netzkabel x 1, Rückwandabdeckungsset x 1, Temperaturmessbox x 6, Temperaturmesskabel x 6, TRIP-Anschluss x 1, Signal-I/O-Anschluss x 1, LAN-Kabel x 1, strapazierfähiger Warnaufkleber x 1, Bedienungsanleitung (Japanisch und Englisch) x 1, Sicherheitshinweise x 1 *Kabelsätze sind nicht enthalten. Kaufen Sie den optionalen Kabelsatz zusammen mit dem Hauptgerät. | |
| Elektromagnetische Verträglichkeit*2 *3 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. EMV-Richtlinie 2014/30/EU *3 EN 61326-1 (Klasse A*4) EN 55011 (Klasse A*4, Gruppe 1*5) EN 61000-3-2. EN 61000-3-3 Bedingungen und Konditionen (z.B. für die Bewerbung) Die an das Produkt anzuschließenden Kabel und Drähte sind, Alle verwenden weniger als 5 m | |
| Sicherheit*2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen. Niederspannungsrichtlinie 2014/35/EU *3 EN 61010-1 (Klasse I*6, Verschmutzungsgrad 2*7) EN 61010-2-030. | |
*1 Die Eingangs-/Ausgangsklemmen beziehen sich auf die Lade-/Entladeklemmen, die Spannungsmessklemmen und die externen Signaleingänge/-ausgänge, die mit der Probe verbunden sind. *2 Gilt nicht für Sonderanfertigungen oder modifizierte Produkte. *3 Nur für Produkte mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Hauptgerät *4 Dieses Produkt ist ein Gerät der Klasse A. Es ist für die Verwendung in einer industriellen Umgebung vorgesehen. Die Verwendung dieses Produkts in Wohngebieten kann zu Störungen führen. In solchen Fällen können besondere Maßnahmen zur Reduzierung elektromagnetischer Emissionen durch den Benutzer erforderlich sein, um Störungen des Radio- und Fernsehempfangs zu vermeiden. *5 Dieses Produkt ist ein Gerät der Gruppe 1. Dieses Produkt erzeugt/verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischen Emissionen, Induktion und/oder elektrostatischer Kopplung für die Materialverarbeitung oder Inspektion/Analyse. *6 Dieses Produkt ist eine Einrichtung der Klasse I. Die Schutzleiteranschlüsse dieses Produkts müssen geerdet sein. Die Sicherheit ist nicht gewährleistet, wenn es nicht korrekt geerdet ist. *7 Unter Verunreinigung versteht man das Vorhandensein von Fremdkörpern (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstandes verursachen können. Bei Verschmutzungsgrad 2 wird davon ausgegangen, dass nur nichtleitende Verunreinigungen vorhanden sind, die manchmal durch Kondensation vorübergehend leitfähig werden können.
Sofern nicht anders angegeben, gelten die technischen Daten für die folgenden Einstellungen und Bedingungen.
- Das Gerät wird mindestens 30 Minuten aufgewärmt.
Die folgende Terminologie wird verwendet:
- Typischer TYP-Wert: bei einer Umgebungstemperatur von 23°C. Die Leistung wird nicht garantiert.
- Einstellung: Gibt eine Einstellung an.
- Lesen: Zeigt einen ausgelesenen Messwert an.
- Nennwert: Zeigt einen Nennwert an.
- Statisch: CC-Laden/CC-CV-Laden/CC-Entladen/CC-CV-Entladen/CP-Entladen/CP-CV-Entladen ist der Oberbegriff.
- Muster: allgemeiner Begriff für das Laden und Entladen von Mustern.
Unterstützung der C-Rate-Eingabe
- Jeder CC-Wert/Schrittstromwert/Grenzstromwert für Musterladung/Entladung/Stromkapazitätswert für Beendigungsbedingungen/Schnittstromwert kann mit der Rate C eingestellt werden.
- Spezifikationen für die Berechnung der C-Rate Der Nennwert für die Kapazität beträgt 1C.
C-Rate Einstellbereich/0,001 bis 99,999 (gemeinsamer Bereich)
Das Ergebnis der Umrechnung von C-Rate in Strom-/Kapazitätswert wird auf die Kontrollauflösung abgerundet.

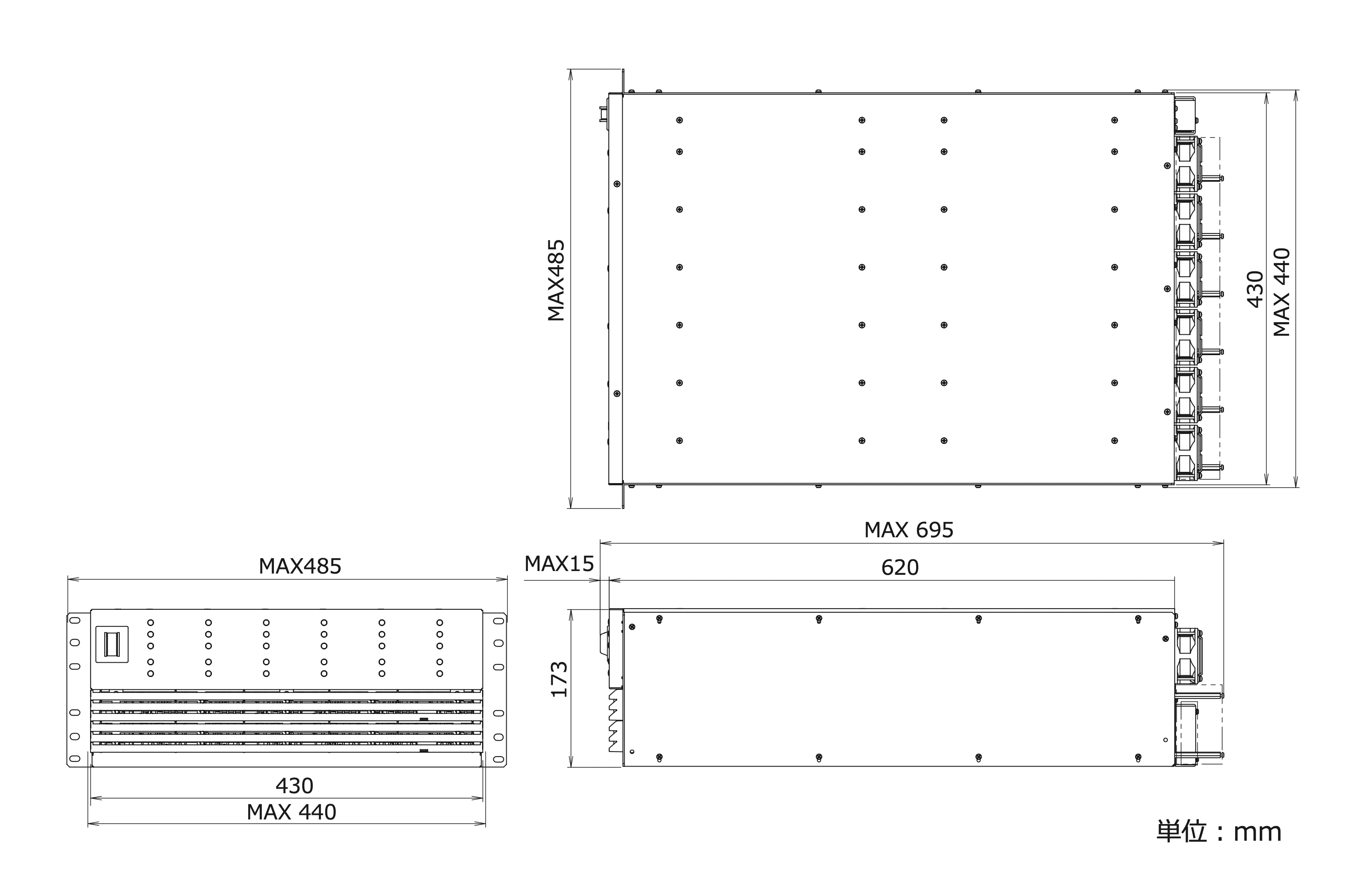

Außenmaße in mm

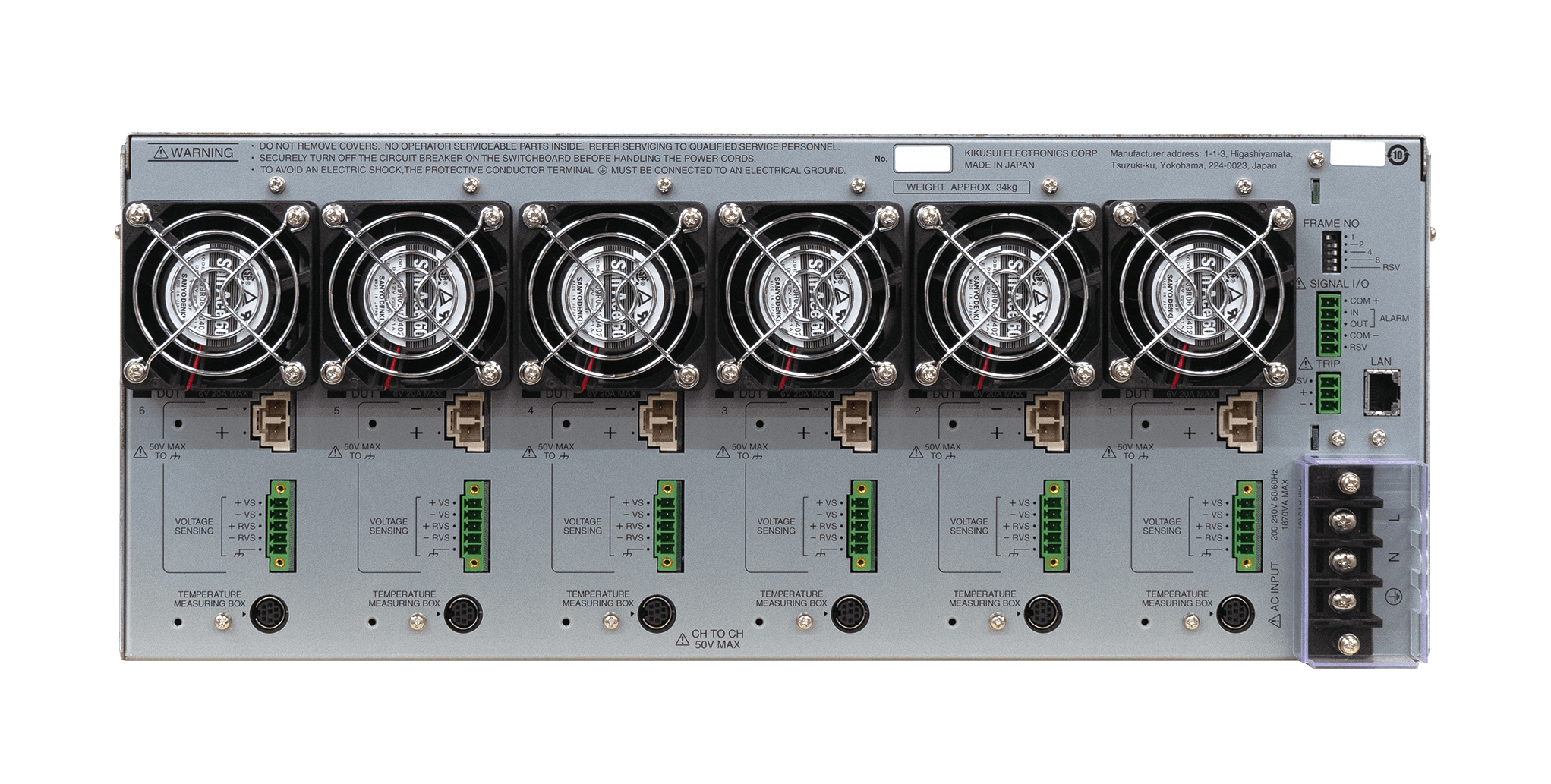

Rückwand
