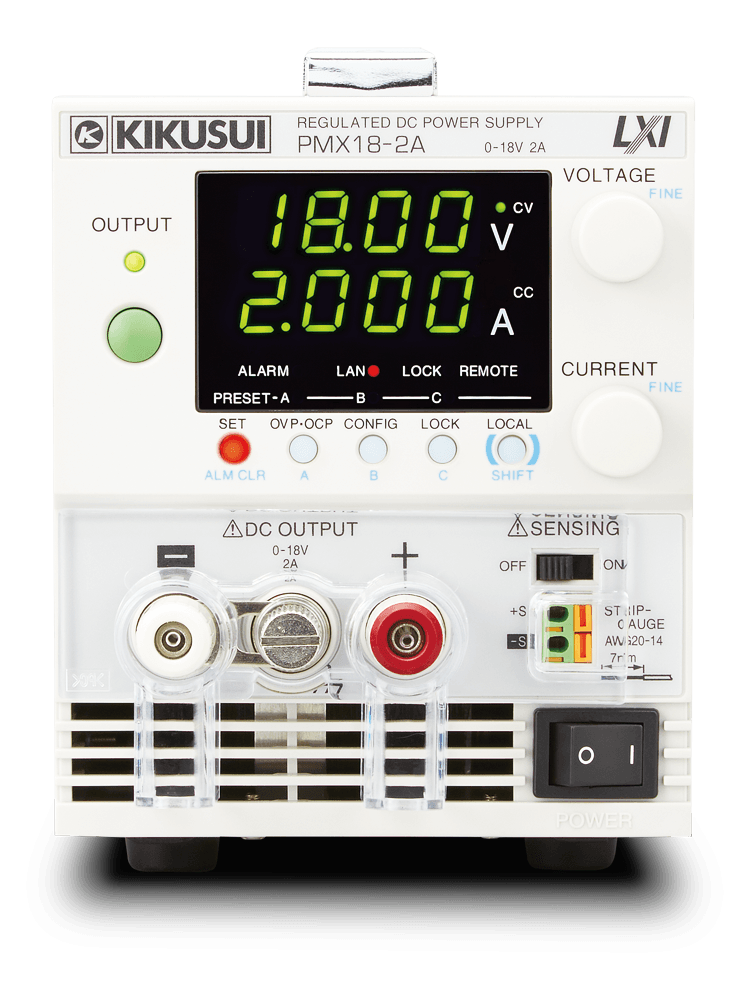

Kompakte DC-Stromversorgung (CV/CC)

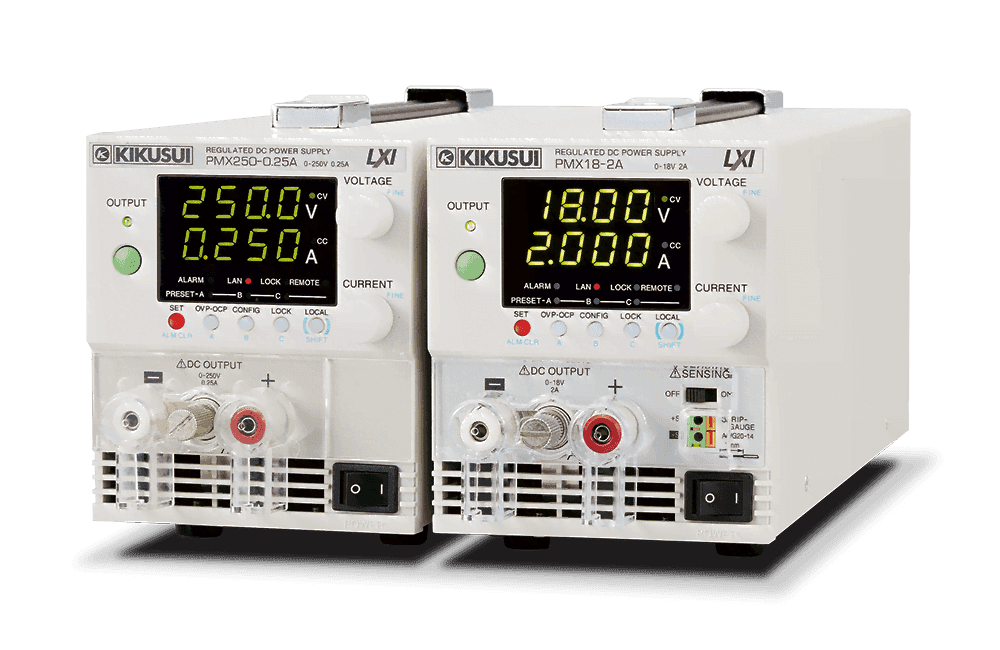

PMX-A-Serie
Serienregulierungssystem, kompakt und leistungsstark
- Nennspannung：18/35/70/110/250/350/500 V
GPIB
RS232C
USB
DRIVERS
LAN
Produktübersicht
Standard-Netzwerkfunktionalität als Standard für Standard-Labor- und Testnetzteile.
Die PMX-A-Serie umfasst kompakte Hochleistungs-Gleichstromlaufwerke mit Konstantspannung (CV) und Konstantstrom (CC). Um die Arbeitseffizienz im Laboreinsatz zu steigern, sind alle Modelle mit frontseitigen Ausgangsklemmen ausgestattet, die ergonomisch so gestaltet sind, dass die Lastkabel intuitiv und mühelos angeschlossen werden können.Darüber hinaus wird ein Zwangsluftkühlsystem für die Ansaugung und Ableitung der Innenluft verwendet, sodass das Gerät platzsparend im Rack montiert werden kann. Darüber hinaus ist der standardmäßig mit PMX-A mit LAN-, USB- und RS232C-Schnittstellen ausgestattet, die für den Systembetrieb erforderlich sind. Insbesondere die LAN-Schnittstelle ermöglicht die Steuerung und Überwachung der Stromversorgung über den Webbrowser auf PCs, Smartphones, Tablets und anderen Endgeräten. Darüber hinaus ist das PMX-A ein LXI- (LAN eXtensions for Instrumentation) konformes Gerät, sodass es über die LAN-Schnittstelle einfacher mit Ihrem Messsystem verbunden werden kann.Der PMX-A ist außerdem mit Fernabtastung (nur für 18 V- und 35 V-Modelle), einem analogen externen Steuerungs-/Überwachungsausgang, verschiedenen Schutzfunktionen, einer Speicherfunktion und anderen Funktionen ausgestattet.Serienreglersystem mit ausgezeichnetem Rauschverhalten.Die PMX-A-Serie ist ein Serienregler-Netzteil mit Kondensator-Eingang, das eine niedrige Restwelligkeit und weniger Rauschen als Schaltnetzteile bietet.
Eigenschaften

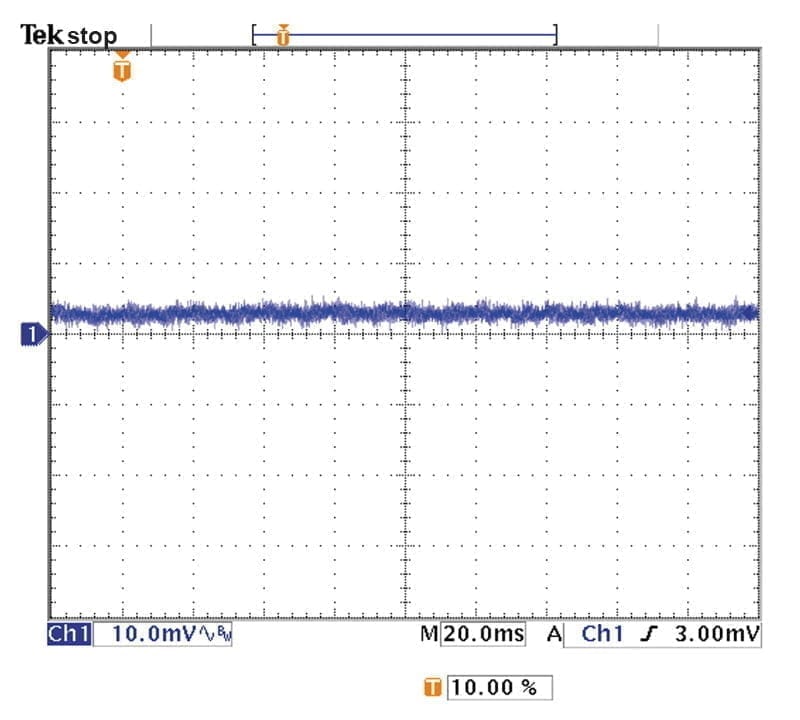

Serienreglersystem mit ausgezeichnetem Rauschverhalten.
Standard-Netzwerkfunktionalität als Standard für Standard-Labor- und Testnetzteile.

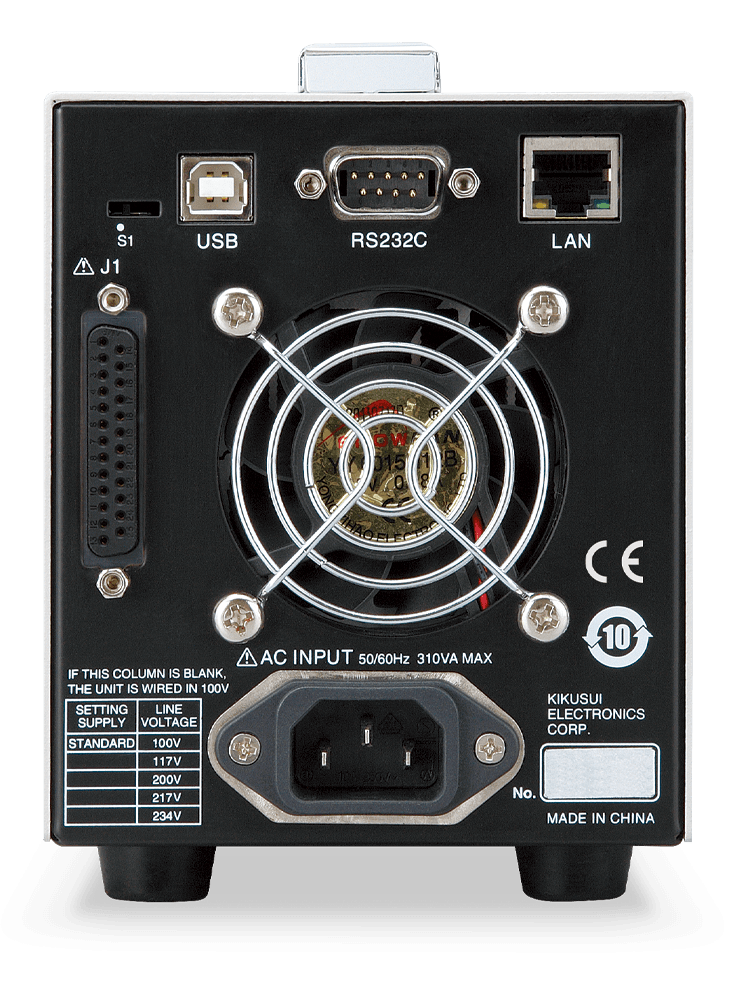

Die PMX-A-Serie ist standardmäßig mit LAN-, USB- und RS232C-Kommunikationsschnittstelle ausgestattet. Diese Schnittstellen ermöglichen eine effiziente Fernbedienung und -überwachung sowohl in 1-zu-N-Knoten-Konfigurationen als auch in N-zu-M-Knoten-Konfigurationen selbst in
großen Netzwerken. Insbesondere die LAN-Schnittstelle ermöglicht Ihnen die Steuerung und Überwachung der Stromversorgung über einen Browser auf dem PC, Smartphone, Tablet oder anderen Endgeräten durch Zugriff auf den integrierten Webserver der PMX-A-Serie.

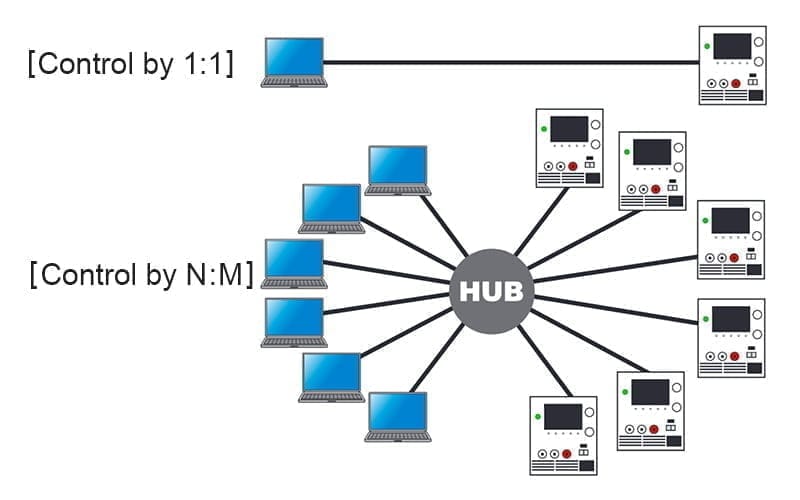

LAN-Schnittstelle
Über die LAN-Schnittstelle kann die Anzahl der Geräte mit hoher Geschwindigkeit
gesteuert werden, und die theoretisch über diese Schnittstelle steuerbare maximale Anzahl beträgt etwa 4,2 Milliarden. (Die maximale Übertragungsgeschwindigkeit variiert je nach Anzahl der angeschlossenen Geräte.) Je nach angewendetem Standard ist es möglich, das steuernde oder
zu steuernde Gerät zu kombinieren. Außerdem ist es mit verschiedenen Anwendungen
einsetzbar. Bei Computern, auf denen Apple Bonjour installiert ist, ist es außerdem möglich, mit einem Hostnamen statt mit der IP-Adresse
zuzugreifen.
AUTO MDIX-Funktion: Die PMX-A-Serie kann automatisch den Typ des LAN-Kabels erkennen, ob
es gerade oder gekreuzt angeschlossen ist, und stellt die Verbindung mit der entsprechenden Methode her.

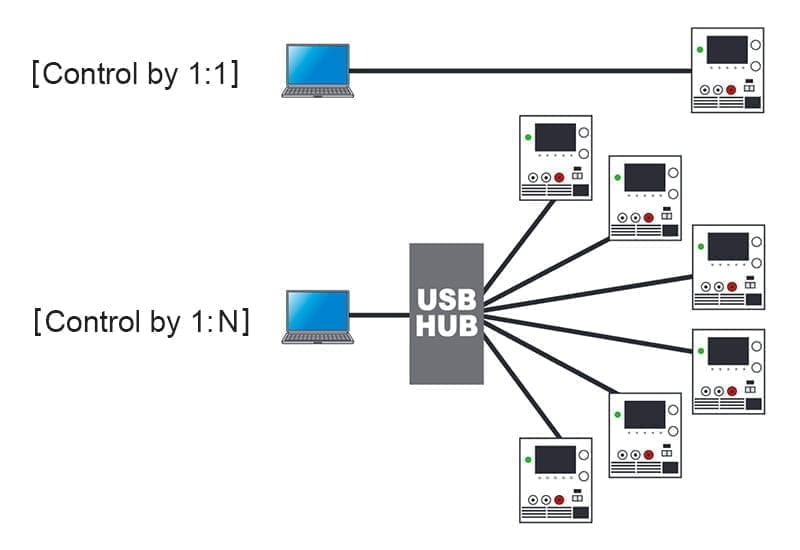

USB-Schnittstelle
Die USB-Schnittstelle verfügt über eine Funktion mit hoher Vielseitigkeit und einfacher Einrichtung. Die automatische Erkennung durch Plug-and-Play entlastet den Benutzer von den komplexen Einstellungsvorgängen unter der digitalen Steuerung und kann als Schnittstelle bei der 1:1-Steuerung
verwendet werden. Gemäß der Norm kann die maximale Anzahl der angeschlossenen Geräte bis zu 127 Einheiten konfiguriert werden. Darüber hinaus entspricht die USB-Schnittstelle der PWX-Serie der USB2.0-Norm und erreicht eine Übertragungsgeschwindigkeit von maximal 12 MBit/s (es) (Full Speed).
RS232C-Schnittstelle
Es kann für die Kommunikation mit PCs und speicherprogrammierbaren Steuerungen verwendet werden.

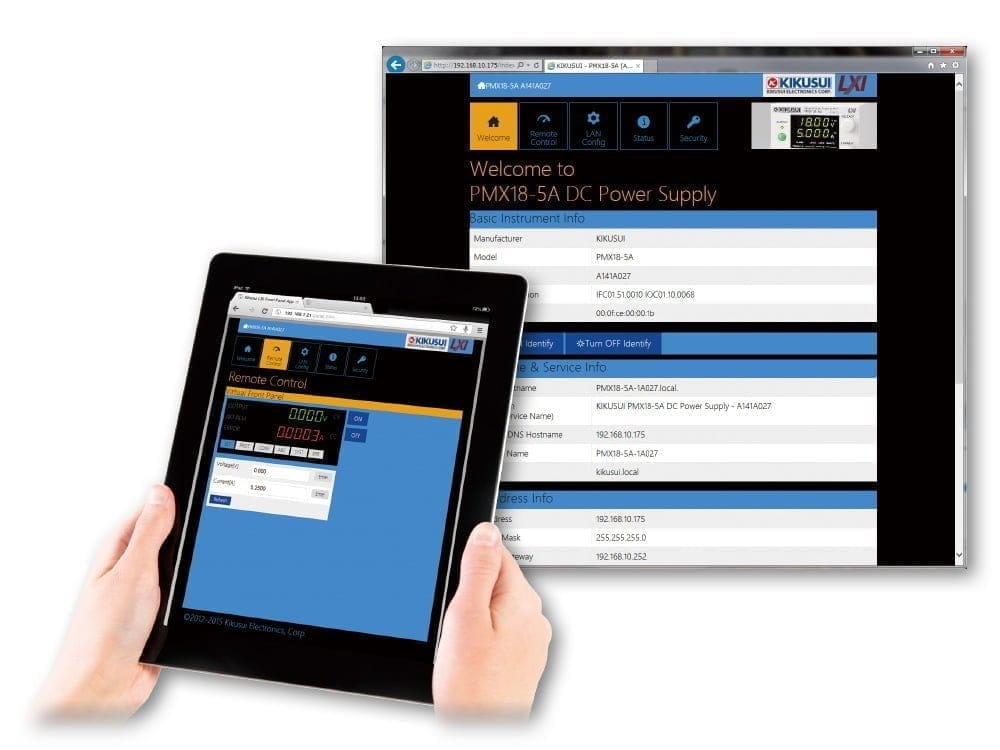

Einfacher Zugriff über einen integrierten Webserver
Greifen Sie für eine komfortable Steuerung und Überwachung mit einem Browser auf einem PC, Smartphone oder Tablet auf den integrierten Webserver in der PMX-A-Serie zu.
analoge Schnittstelle
Die PMX-A-Serie ist mit einer externen Spannungs-/Widerstandssteuerung ausgestattet. Hierbei handelt es sich um Schnittstellen, die für analoge externe Steuerungs- und Überwachungsanwendungen für Prüfstromversorgungsgeräte erforderlich sind. Das externe Eingangssignal und das Ausgangsstatussignal können über den J1-Anschluss auf der Rückseite
übertragen werden.
Steuerung der Ausgangsspannung & des Ausgangsstroms.
Steuerung über eine externe Spannung.
Die Ausgangsspannung und der Ausgangsstrom der PMX-A-Serie können durch Anlegen einer externen Spannung gesteuert werden.

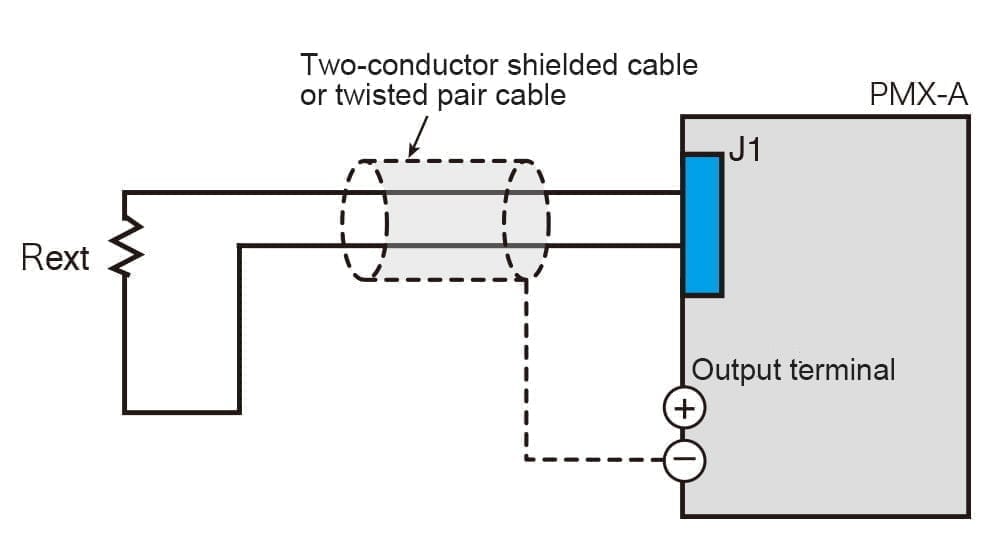

Steuerung über einen externen Widerstand.
Durch die Veränderung des extern angeschlossenen Widerstands lassen sich die Ausgangsspannung und der Ausgangsstrom der PMX-A-Serie steuern.
Ein/Aus-Steuerung der Ausgänge

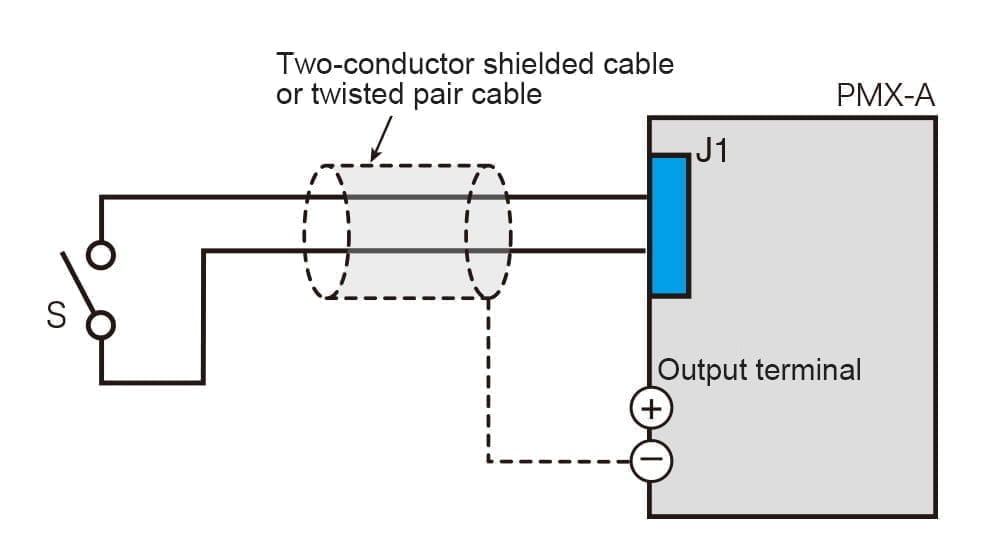

Steuerung durch externen Kontakt (S)
Der Ausgang der PMX-A-Serie kann über einen externen Kontakt ein- und ausgeschaltet werden.

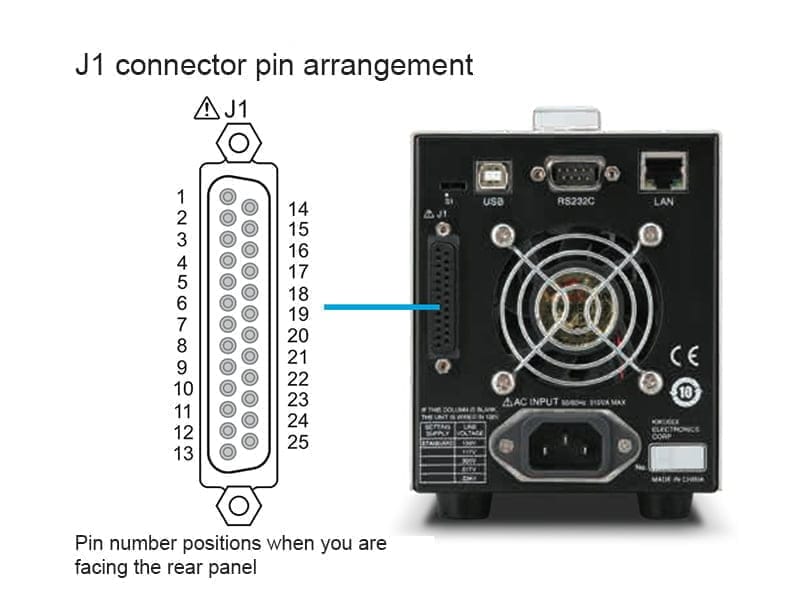

J1-Stecker Anordnung der Stifte
Technische Daten
PMX-A_AC-Eingang
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A |
|---|---|---|---|---|---|---|---|---|---|
| Nominale Eingangsleistung | 100 Vac *1, 50 Hz / 60 Hz, einphasig | ||||||||
| Eingangsspannungsbereich | ± 10 ％ | ||||||||
| Eingangsfrequenzbereich | 47 Hz bis 63 Hz | ||||||||
| Einschaltstrom *2 | 50 Amax oder weniger | 60 Amax oder weniger | 45 Amax oder weniger | 60 Amax oder weniger | 65 Amax oder weniger | 55 Amax oder weniger | 40 Amax oder weniger | 55 Amax oder weniger | 40 Amax oder weniger |
| Leistung (MAX) *3 | 150 VA | 310 VA | 150 VA | 310 VA | 230 VA | 210 VA | 210 VA | 230 VA | 170 VA |
PMX-A_Ausgabe
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Bewertung | Ausgangsspannung | 18,00V | 18,00V | 35,00V | 35,00V | 70,00 V | 110,0 V | 250,0 V | 350,0 V | 500,0 V | |
| Ausgangsstrom | 2,000A | 5,000A | 1,000A | 3,000A | 1,000 A | 0,600 A | 0,250 A | 0,200 A | 0,100 A | ||
| Ausgangsleistung | 36 W | 90 W | 35 W | 105 W | 70 W | 66 W | 62,5 W | 70 W | 50 W | ||
| Spannung | Einstellbereich | 0 V bis 18,90 V | 0 V bis 18,90 V | 0 V bis 36,75 V | 0 V bis 36,75 V | 0 V bis 73,5 V | 0 V bis 115,5 V | 0 V bis 262,5 V | 0 V bis 367,5 V | 0 V bis 525,0 V | |
| Einstellung der Auflösung *4 | 1mV | 2 mV | 10 mV | ||||||||
| Genauigkeit der Einstellung | ±（0,2 % der Einstellung +0,1 % der Leistung) | ||||||||||
| Leitungsregelung *5 | ±1 mV | ±1 mV | ±3 mV | ±3 mV | ±5 mV | ±7 mV | ±15 mV | ±25 mV | ±30 mV | ||
| Lastregelung *6 | ±2 mV | ±5 mV | ±3 mV | ±4 mV | ±5 mV | ±7 mV | ±15 mV | ±25 mV | ±30 mV | ||
| Transiente Antwort *7 | 50 μs | 100 μs | |||||||||
| Welligkeitsgeräusch (rms) *8 | 0,5 mV | 1 mV | 2 mV | 3 mV | 5 mV | 10 mV | |||||
| Anstiegszeit *9 | Nennlast | 120 ms oder weniger | 150 ms oder weniger | 120 ms oder weniger | 120 ms oder weniger | 150 ms oder weniger | 120 ms oder weniger | ||||
| Keine Last | 120 ms oder weniger | 150 ms oder weniger | 120 ms oder weniger | 120 ms oder weniger | 150 ms oder weniger | 120 ms oder weniger | |||||
| Fallzeit *10 | Nennlast | 50 ms oder weniger | 50 ms oder weniger | 50 ms oder weniger | 50 ms oder weniger | 80 ms oder weniger | 50 ms oder weniger | ||||
| Keine Last | 270 ms oder weniger | 320 ms oder weniger | 270 ms oder weniger | 270 ms oder weniger | 270 ms oder weniger | 120 ms oder weniger | 120 ms oder weniger | 220 ms oder weniger | 60 ms oder weniger | ||
| Maximale Kompensations- spannung der Fernabfrage (einzeilig) | 0,6 V | – | |||||||||
| Temperaturkoeffizient (TYP) | 100 ppm/℃ | ||||||||||
| Aktuell | Einstellbereich | 0 A bis 2,1 A | 0 A bis 5,25 A | 0 A bis 1,05 A | 0 A bis 3,15 A | 0 A bis 1.050 A | 0 A bis 0,630 A | 0 A bis 0,262 A | 0 A bis 0,210 A | 0 A bis 0,105 A | |
| Einstellung der Auflösung *4 | 0,1mA | ||||||||||
| Genauigkeit der Einstellung | ±（0,3 % der Einstellung +0,1 % der Leistung) | ||||||||||
| Leitungsregelung | ±5 mA | ±2 mA | ±2 mA | ±1 mA | ±1 mA | ±1 mA | |||||
| Lastregelung | ±5 mA | ±5 mA | ±5 mA | ±5 mA | ±5 mA | ±3 mA | |||||
| Welligkeitsgeräusch (rms) *7 | 1 mA | 2 mA | 1 mA | 1 mA | 1 mA | ||||||
| Temperaturkoeffizient (TYP) | 200 ppm/℃ | ||||||||||
PMX-A_Funktion anzeigen
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Anzeige der Spannung | Maximale Anzeige | 99,99 (fester Dezimalpunkt) | 999,9 (fester Dezimalpunkt) | ||||||||
| Anzeigegenauigkeit *11 | ±（0,5 % vom Messwert +2 Stellen） | ||||||||||
| Aktuelle Anzeige | Maximale Anzeige | 9,999 (fester Dezimalpunkt) | |||||||||
| Anzeigegenauigkeit *11 | ±（1 % vom Messwert +5 Stellen） | ||||||||||
| Betriebsanzeige | AUSGANG EIN/AUS | Ausgang ein: Die OUTPUT-LED leuchtet grün.Ausgang aus: Die LED OUTPUT erlischt. | |||||||||
| CV-Betrieb | Die CV-LED leuchtet grün. | ||||||||||
| CC-Betrieb | Die CC-LED leuchtet rot. | ||||||||||
| Bedienung des Alarms | Die LED ALARM leuchtet rot, wenn eine Schutzfunktion aktiviert wurde. | ||||||||||
| Fernsteuerung | Die LED REMOTE leuchtet während der Fernsteuerung grün. | ||||||||||
| LAN-Betrieb | Die LAN-LED leuchtet oder blinkt je nach Status. Kein Fehlerstatus: Leuchtet grün.Störungsstatus: Leuchtet rot.Standby-Status: Leuchtet orange.WEB identify status: Blinkt grün. | ||||||||||
| Bedienung der Tastensperre | Die LED LOCK leuchtet grün, wenn die Tasten gesperrt sind. | ||||||||||
| Voreingestellter Speicher | Wenn ein Voreinstellungsspeichereintrag verwendet wird, leuchtet die LED PRESET A, B oder C grün. | ||||||||||
PMX-A_Schutzfunktionen
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A | |
|---|---|---|---|---|---|---|---|---|---|---|
| Überspannungsschutz (OVP) | Operation | Schaltet den Ausgang aus, zeigt OVP an und leuchtet ALARM | ||||||||
| Wählbarer Bereich | 1,8 V bis 19,8 V | 1,8 V bis 19,8 V | 3,5 V bis 38,5 V | 3,5 V bis 38,5 V | 7 V bis 77,00 V | 11 V bis 121,0 V | 25 V bis 275,0 V | 35 V bis 385,0 V | 50 V bis 550,0 V | |
| 10 % bis 110 % der Nennausgangsspannung | ||||||||||
| Genauigkeit der Einstellung | ±(1 % der Nennleistung) | |||||||||
| Überstromschutz (OCP) | Vorgang *12 | Schaltet den Ausgang aus, zeigt OCP an und leuchtet ALARM | ||||||||
| Wählbarer Bereich | 0,2 A bis 2,2 A | 0,5 A bis 5,5 A | 0,1 A bis 1,1 A | 0,3 A bis 3,3 A | 0,100 A bis 1,100 A | 0,060 A bis 0,660 A | 0,025 A bis 0,275 A | 0,020 A bis 0,220 A | 0,010 A bis 0,110 A | |
| 10 % bis 110 % des Nennausgangsstroms | ||||||||||
| Genauigkeit der Einstellung | ±(1 % der Nennleistung) | |||||||||
| Überhitzungsschutz (OHP) | Operation | Schaltet den Ausgang aus, zeigt OHP an und leuchtet ALARM | ||||||||
PMX-A_Externe Steuerung – Signalausgang
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Monitor-Signalausgang *13 *14 | Spannungsüberwachung (VMON) | Bei Nennspannung Ausgang | 10,00 V ± 0,1 V | ||||||||
| Bei 0 V Ausgang | 0,00 V ± 0,1 V | ||||||||||
| Stromüberwachung (IMON) | Bei Nennspannung Ausgang | 10,00 V ± 0,1 V | |||||||||
| Bei 0 A Ausgang | 0,00 V ± 0,1 V | ||||||||||
| Statussignalausgang *14 *15 | AUSSENSTATUS | Ein, wenn der Ausgang eingeschaltet ist. | |||||||||
| CV-STATUS | Schaltet sich während des CV-Betriebs ein | ||||||||||
| CC-STATUS | Schaltet sich während des CC-Betriebs ein | ||||||||||
| ALM-STATUS | Schaltet sich ein, wenn ein Alarm aktiviert wurde | ||||||||||
| PWR EIN STATUS | Schaltet sich ein, wenn der Strom eingeschaltet wird | ||||||||||
| Externe Steuerung *16 | EXT-V CV CONT (CV externe Spannungssteuerung) | 0 % bis 100 % der Nennausgangsspannung im Bereich von 0 V bis 10 V. | |||||||||
| Genauigkeit | 1 % der Nennleistung +10 mV | 1 % der Bewertung | |||||||||
| EXT-R CV CONT (CV-Steuerung des externen Widerstands) | 0 % bis 100 % der Nennausgangsspannung im Bereich von 0 Ω bis 10 kΩ. | ||||||||||
| Genauigkeit | 1 % der Nennleistung +10 mV | 1 % der Bewertung | |||||||||
| EXT-V CC CONT (CC externe Spannungssteuerung) | 0 % bis 100 % des Nennausgangsstroms im Bereich von 0 V bis 10 V. | ||||||||||
| Genauigkeit | 1 % der Nennleistung +5 mA | 1 % der Bewertung | |||||||||
| EXT-R CC CONT (CC externe Spannungssteuerung) | 0 % bis 100 % des Nennausgangsstroms im Bereich von 0 V bis 10 V. | ||||||||||
| Genauigkeit | 1 % der Nennleistung +5 mA | 1 % der Bewertung | |||||||||
| AUSGANG EIN/AUS CONT (Ausgang ein/aus Steuerung) | Mögliche logische Auswahlen: Einschalten des Ausgangs bei LOW (0 V bis 0,5 V) oder Kurzschluss, Ausschalten des Ausgangs bei HIGH (4,5 V bis 5 V) oder offenem Stromkreis. Schalten Sie den Ausgang mit einem HIGH (4,5 V bis 5 V) oder Leerlauf ein, schalten Sie den Ausgang mit einem LOW (0 V bis 0,5 V) oder Kurzschluss aus. | ||||||||||
PMX-A_Andere Merkmale
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A |
|---|---|---|---|---|---|---|---|---|---|
| Voreingestellter Speicher | Speichern Sie bis zu 3 Kombinationen von Spannungs- und Stromeinstellwerten. | ||||||||
| Tastensperre | Wählen Sie zwischen den folgenden drei Modi. Loc1: Sperrt die Bedienung aller Tasten mit Ausnahme der OUTPUT-Taste und der Tasten für die Voreinstellungsspeicher A, B und C. Loc2: Sperrt die Bedienung aller Tasten mit Ausnahme der OUTPUT-Taste. Loc3: Sperrt die Bedienung aller Tasten und des Drehknopfes. | ||||||||
PMX-A_Schnittstelle
Open in a new window
| Gemeinsame Spezifikationen | Software-Protokoll | IEEE Std 488,2-1992 |
|---|---|---|
| Befehlssprache | Entspricht der SCPI-Spezifikation 1999,0 | |
| RS232C | Hardware | Entspricht den EIA232D-Spezifikationen D-SUB9-Pin-Anschluss (Stecker) *17 Baudrate: 19200 bps fest, Datenlänge: 8 Bits, Stoppbits: 1 Bit, Paritätsbit: Keine, Keine Flusskontrolle. |
| Programm-Meldungsabbrecher | LF beim Empfang, LF beim Senden | |
| USB | Hardware | Entspricht den USB 2.0-Spezifikationen. Baudrate: 12 Mbps (volle Geschwindigkeit). Standard Typ B Buchse |
| Programm-Meldungsabbrecher | LF oder EOM beim Empfang, LF + EOM beim Senden | |
| Geräteklasse | Entspricht den Spezifikationen der Geräteklasse USBTMC-USB488 | |
| LAN | Hardware | IEEE 802.3 100Base-TX / 10Base-T Ethernet Entspricht der LXI Device Core Spezifikation 2011 Rev 1.4 |
| IPv4, RJ-45-Anschluss *18 | ||
| Kommunikationsprotokoll | VXI-11, HiSLIP oder SCPI-RAW | |
| Programm-Meldungsabbrecher | VXI-11 und HiSLIP: LF oder END beim Empfang, LF + END beim Senden SCPI-RAW: LF beim Empfang, LF beim Senden |
PMX-A_Allgemeine Spezifikationen
Open in a new window
| Modell | PMX18-2A | PMX18-5A | PMX35-1A | PMX35-3A | PMX70-1A | PMX110-0,6A | PMX250-0,25A | PMX350-0,2A | PMX500-0,1A | |
|---|---|---|---|---|---|---|---|---|---|---|
| Gewicht (nur Hauptgerät) | Ungefähr. 5 kg (11,02 lb) | Ungefähr. 6 kg (13,23 lbs) | Ungefähr. 5 kg (11,02 lb) | Ungefähr. 6 kg (13,23 lbs) | ||||||
| Abmessungen (mm(Zoll))(maximale Abmessungen) | 107 (4,21″) B×124 (4,88″)(150 (5,91″))H×315 (12,40″)(355 (13,98″))Tmm | |||||||||
| Umweltbedingungen | Betriebsumgebung | Verwendung in Innenräumen, Überspannungskategorie II | ||||||||
| Betriebstemperatur / Betriebsfeuchtigkeit | 0 °C bis +40 °C / 20 %rF bis 85 %rF (keine Kondensation) (32 °F bis +104 °F) | |||||||||
| Lagertemperatur/Lagerfeuchtigkeit | 25 °C bis +70 °C / 90 %rF oder weniger (keine Kondensation) (-13 °F bis +158 °F) | |||||||||
| Höhenlage | bis zu 2000 m | |||||||||
| Das Kühlsystem | Zwangskühlung mit Ventilator | |||||||||
| Erdungspolarität | Negative Erdung oder positive Erdung möglich | |||||||||
| Masse-Spannung | ±70 Vdc | ±550 Vdc | ||||||||
| Widerstandsfähige Spannung | Zwischen Eingang und FG | Keine Anomalien bei 1500 Vac für 1 Minute | ||||||||
| Zwischen Eingabe und Ausgabe | Keine Anomalien bei 2100 Vac für 1 Minute | |||||||||
| Zwischen Ausgang und FG | Keine Anomalien bei 1600 Vac für 1 Minute | Keine Anomalien bei 2000 Vdc für 1 Minute | ||||||||
| Isolationswiderstand | Zwischen Eingang und FG | 500 Vdc, 30 MΩ oder mehr | 1000 Vdc, 30 MΩ oder mehr | |||||||
| Zwischen Eingabe und Ausgabe | ||||||||||
| Zwischen Ausgang und FG | ||||||||||
| Sicherheit *19 | Entspricht den Anforderungen der folgenden Richtlinie und Norm. Niederspannungsrichtlinie 2014/35/EU EN 61010-1 (Klasse I *20, Verschmutzungsgrad 2) | |||||||||
| Elektromagnetische Verträglichkeit *19 | Entspricht den Anforderungen der nachstehenden Richtlinie und Norm. EMV-Richtlinie 2014/30/EU EN 61326-1 (Klasse A *21) , EN 55011 (Klasse A *21, Gruppe 1 *22) , EN 61000-3-2, EN 61000-3-3 Anwendbar unter den folgenden Bedingungen Die maximale Länge aller an den PMX-A angeschlossenen Kabel und Leitungen muss weniger als 3 m betragen. | |||||||||
| Zubehör | Netzkabel: 1 Stück (ca. 2,5 m). Packliste: 1 Exemplar. Schnellreferenz: Japanisch: 1 Exemplar, Englisch: 1 Exemplar, Chinesisch: 1 Exemplar. Sicherheitsvorkehrungen: 1 Exemplar. CD-ROM: 1 Scheibe. | |||||||||
