Elektronische Lasten
ELECTRONIC LOAD
Verschiedene Operationen, die mit variablen Widerständen nicht möglich sind
Die Messung der Eigenschaften von Geräten, die Energie abgeben, wie z.B. Netzteile und Batterien, erfordert Lasten, die Energie verbrauchen. Eine einfache Last kann mit einem variablen Widerstand erreicht werden, aber für Lasten mit komplexem Verhalten ist dies möglicherweise nicht geeignet. Elektronische Lastgeräte sind Geräte, die Halbleiter wie Transistoren anstelle von variablen Widerständen verwenden. Elektronische Lastgeräte, die Halbleiter verwenden, können Strom und Spannung frei variieren und können daher durch den Einbau einer Steuerschaltung als eine Vielzahl von Lasten verwendet werden.
Elektronische Lasten
- 3U Größe
- Feste Leistung 20kW
- Regenerative Effizienz von 90% oder mehr
Elektronisches DC-Ladegerät mit hoher Kapazität und Rückspeisung
- Maximale Betriebsspannung 1500 V
- Betriebsarten: CC, CR, CV, CP.
- Bis zu 25 Einheiten (500 kW) können parallel betrieben werden.
- Mit einer Touchscreen-Anzeige ausgestattet
- Vorladefunktion
- I-V-Charakteristikfunktion
- Standardmäßig mit LAN-, USB- und RS232C-Schnittstellen ausgestattet.
- Modus mit beliebiger I-V-Charakteristik (ARB)
- Modelle mit Impedanzmessfunktion

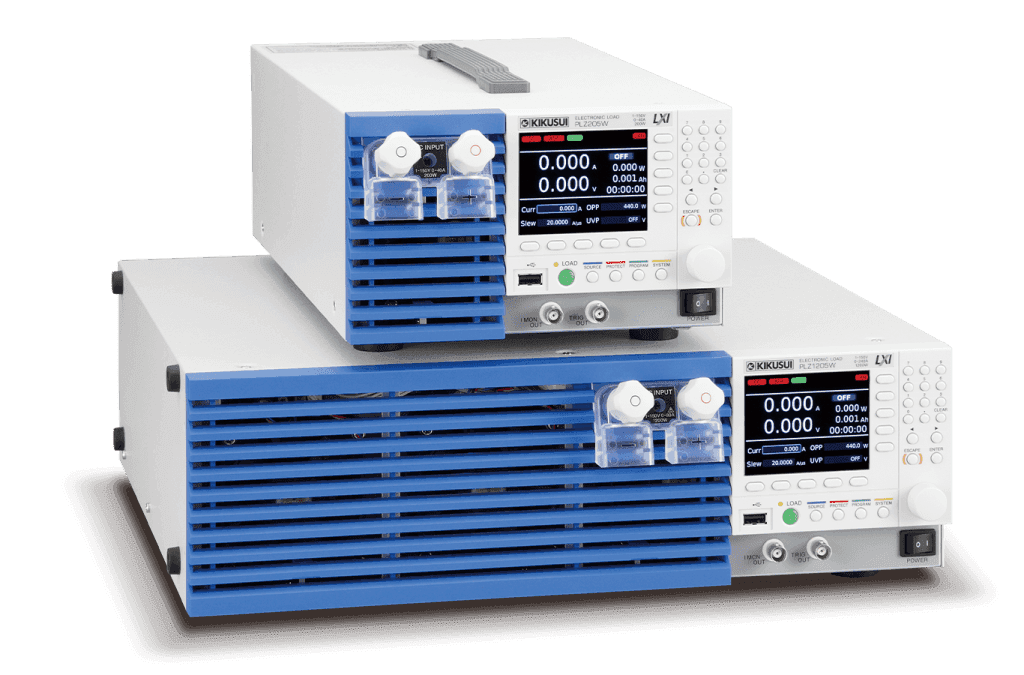

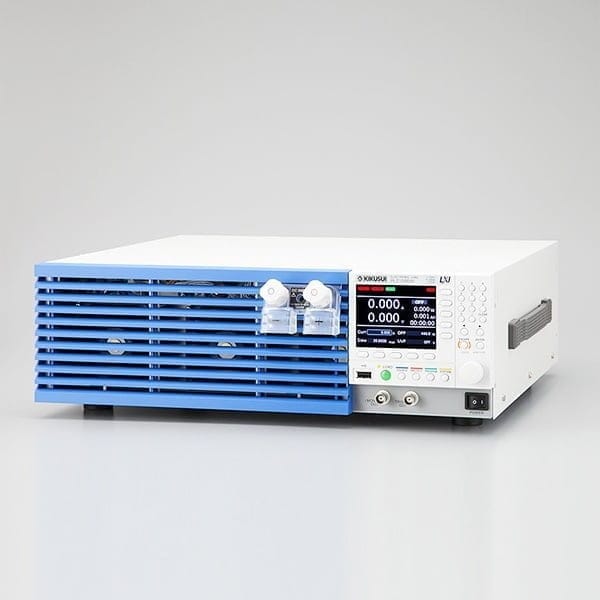

Multifunktionale elektronische Last (CC/CV/CR/CP)
- 200 W, 400 W und 1200 W, 3 Modelle.
- Betriebsspannung: 0,25 V bis 150 V (ab einem Minimum von 0,05 V)
- Hochgeschwindigkeits-Slew-Rate: 60 A/μs
- Beliebige I-U-Charakteristik: Installierter „ARB-Modus“
- Parallelbetriebsfunktion: Die Gesamtstrom- und -leistungskapazitäten
können durch den Anschluss der Booster-Einheiten
auf maximal 10,8 kW (2160 A) erhöht werden. - Benutzerfreundliche Farb-LCD-Anzeige
- Modelle mit Impedanzmessfunktion (5WZ)
- ultra-kompakt
- 100 kW/2000 A bei Parallelbetrieb

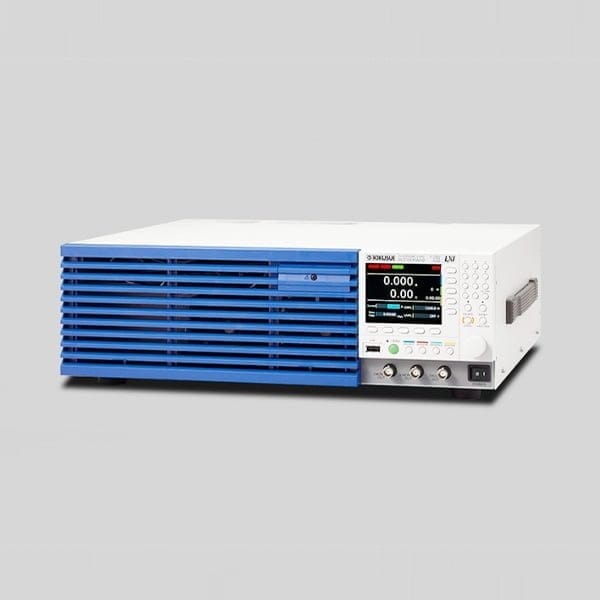

Multifunktionale elektronische Last (CC/CV/CR/CP)
- Betriebsspannung: 10 V bis 1000 V (Min. 1,5 V)
- Leistung: 5 Modelle: 1kW / 2kW / 4kW / 12kW / 20kW
- 100 kW/2000 A in Parallelschaltung (max. 5 Geräte) (kann auch an die 5WH-Serie angeschlossen werden).
- Serienmäßig mit LAN- (LXI-konform)/USB-/RS232C-Schnittstelle *GPIB optional
- Funktion Synchronbetrieb / Sequenzfunktion
- Beliebige I-U-Charakteristik: Installierter “ARB-Modus”
- Parallelbetrieb von Ladeeinheiten
- Betriebsspannung am Eingang 0 V Modelle
Multifunktionale elektronische Last (CC/CV/CR/CC+CV/CR+CV)
- Slew-Rate von 2,4 A/μs bei steigender und fallender Flanke im Konstantstrom-Modus (PLZ150U)
- Eingangsbetriebsspannung 0 V Modell (PLZ70UA)
- Bis zu fünf Ladeeinheiten (gleiches Modell) können parallel betrieben werden.
- Die Timerfunktion und die Zeit-/Spannungsmessfunktion ermöglichen die Auswertung der Entladungseigenschaften von Batterien.
- Sequenzfunktion, Schaltfunktion integriert
- Unterstützt standardmäßig die GPIB- und RS232C-Schnittstellen.
