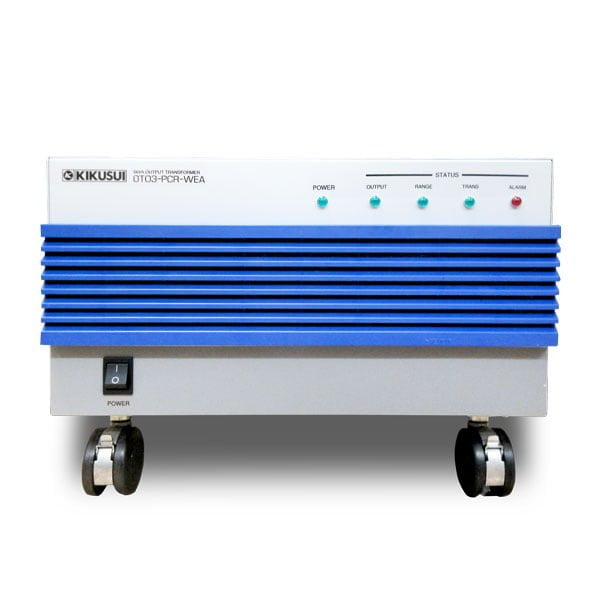

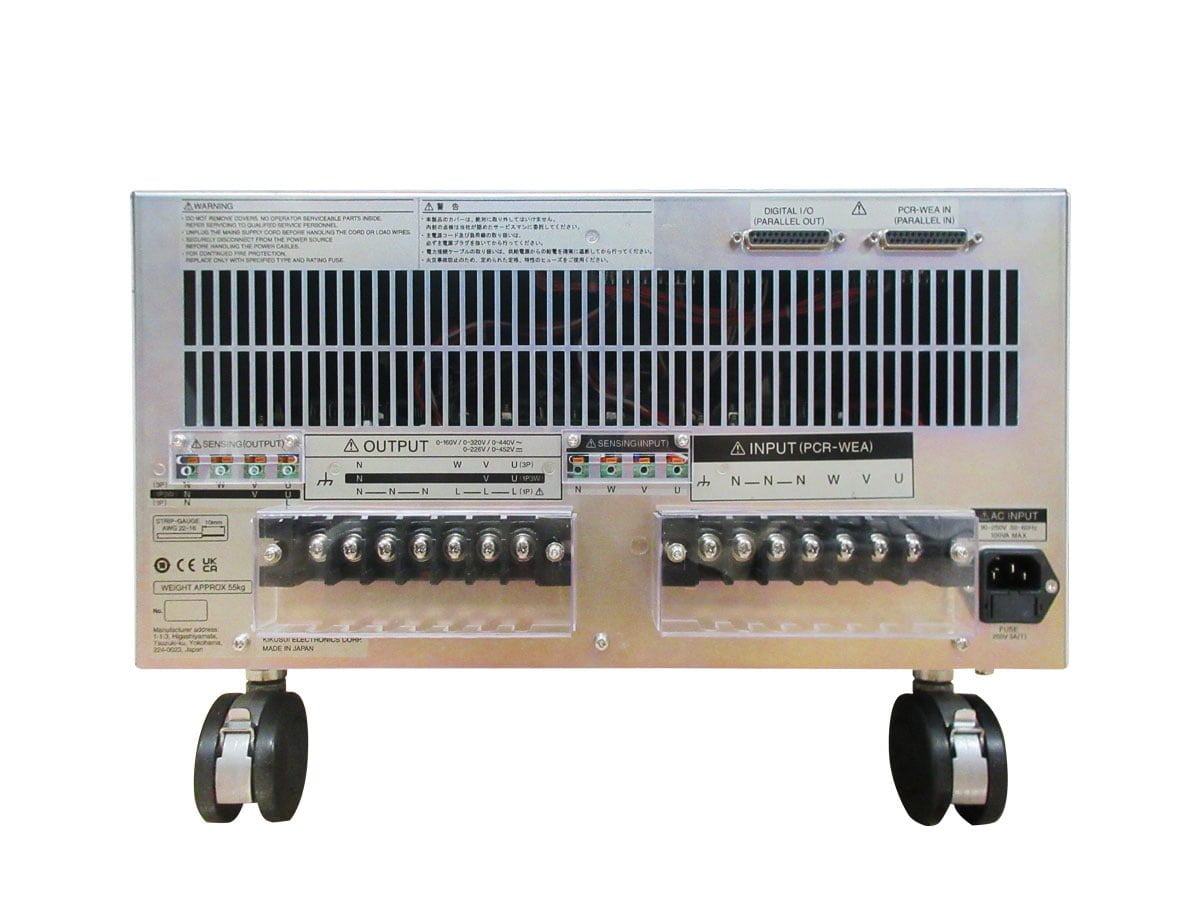

6 kVA einphasiger/dreiphasiger Ausgangstransformator
OT03-PCR-WEA
1,100,000円 （税込：1,210,000円）
- Dieses Gerät ist für die Durchführung von Hochspannungsprüfungen an Avionikgeräten vorgesehen.
Es ist ein Aufwärtstransformator eingebaut, der es ermöglicht, das DO-160 für den DO-160 Anomalietest von 360 V zu verwenden. - Maximale Ausgangsspannung 440 Vrms
- Eingangsspannungsbereich: 100 V bis 320 Vrms.
- Spannungsumwandlungsverhältnis: Eingang [1] : Ausgang [1.34].
- Frequenzbereich: 45 Hz bis 1200 Hz.
- THRU-Modus inbegriffen: Ermöglicht die Durchführung von Hochspannungs- und normalen Prüfungen ohne erneutes Anschließen.
- Standardanzahl der parallel geschalteten Geräte 2 Geräte (12 kVA) *Bitte fragen Sie uns, wenn die Anzahl 2 Geräte überschreitet.
- Neben der Softwaresteuerung können auch die in der PCR-WEA-Serie verwendeten digitalen E/A-Ports ohne Modifikation verwendet werden.
- Spannungsmessfunktion installiert: Zusätzlich zur Messklemme am Hauptgerät kann die Spannungskompensationsfunktion des SD-012 genutzt werden, um einen stabilen 360-V-Ausgang auch im 800-Hz-Bereich zu gewährleisten.
Übersicht
DO-160 AC 230 V System Überspannungsprüfung mit 360 V möglich
Der Hochspannungstransformator OT03-PCR-WEA ist ein Aufwärtstransformator zur Verwendung mit der PCR-WEA-Serie und der Avionik-Prüfsoftware SD012-PCR-WEA. Er hat eine Leistung von 4 U und 6 kVA in einem Gehäuse und kann je nach Verkabelung ein- oder dreiphasig verwendet werden.
Eingangsleistungstestsysteme für Flugzeug-Bordgeräte.
Eingangsstrom-Prüfsystem für Flugzeug-Bordgeräte, bestehend aus der AC-Stromversorgung der Serie PCR-WEA, dem Hochspannungstransformator OT03-PCR-WEA und der Avionik-Prüfsoftware SD012-PCR-WE. Das SD012-PCR-WEA ist ein Prüfsystem mit der Avionik-Prüfsoftware SD012-PCR-WE. Das SD012-PCR-WE umfasst auch den Verteidigungsstandard MIL-STD-704E/F, so dass es sich sowohl für die Prüfung von Komponenten für Verteidigungs- als auch für Zivilflugzeuge eignet. Sie bietet eine äußerst vielseitige All-in-One-Testumgebung.
- Maximale Leistung: AC 12kVA/DC 12kW
- Kompatible Spannungen: AC 115 V / AC 230 V
- Verdrahtungssystem: einphasig/dreiphasig umschaltbar
- Prüfbare Frequenzen: DC / 400 Hz / 360 Hz bis 650 Hz / 360 Hz bis 800 Hz
*SD012-PCR-WE Ver. 2.00 oder höher ist erforderlich, um OT03-PCR-WEA zu verwenden.
*Wenn Sie DO-160 Abschnitt 18 Tests durchführen, benötigen Sie das bipolare Netzteil der Serie PBZ20-20A separat.
*Bitte konsultieren Sie uns separat, wenn Sie die Prüfung MIL-STD-461 CS101 ablegen möchten.
Technische Daten
Funktionen / Leistung.
| Gerät | Technische Daten | |||
|---|---|---|---|---|
| Hauptfunktionen. | Die folgenden Ausgänge können durch Schaltrelais im Gerät gewählt werden
– PCR-WEA-Ausgang in seiner jetzigen Form (Bypass-Modus) – Step-up-Funktion mit Transformatoranschluss (Transformatoranschlussmodus) | |||
| Anschließbare Modelle Bei überbrücktem Ausgang | PCR3000WEA2 / PCR6000WEA2 / PCR6000WEA2R
PCR12000WEA2 *1/ PCR12000WEA2R *1 | |||
| anschließbare Leitung | Einphasig 2-Draht, einphasig 3-Draht, dreiphasig 4-Draht | |||
| Eingangs-/Ausgangsspezifikation | Konfigurierbarer Bereich | L-Bereich/H-Bereich | ||
| Maximale Eingangsspannung (Phasenspannung) *2 | 160 V/320 V | |||
| Maximale Eingangsspannung (Netzstrom) *2 | Einphasig | 60 A/30 A | ||
| Dreiphasig | 20 A/10 A | |||
| Stromkapazität | 6kVA | |||
| Ausgabegenauigkeit *3*4*5 | ±1%. | |||
| Leistungsregelung *3*4*6 | ±1% (bei 45 Hz bis 1200 Hz) | |||
| Bei Anschluss an einen Transformator | anschließbare Leitung | Einphasig 2-Draht, 3-phasig 4-Draht | ||
| Eingangsspezifikationen (PCR-WEA-Ausgang) Ausgangsspezifikationen | Konfigurierbarer Bereich | Bereich H | ||
| Max. Eingangsstrom (Phasenspannung)/Eingangsbereich | 320 V/100 V~320 V *7 | |||
| Maximaler Eingangsstrom (Netzstrom) | Einphasig | 30A | ||
| Dreiphasig | 10A | |||
| Eingangsfrequenzbereich | 45 Hz~1200 Hz *8 | |||
| Stromkapazität | 6kVA | |||
| Eingangs-Ausgangs-Spannungsverhältnis | 1:1,34 (Eingang:Ausgang) | |||
| Ausgangsspannung (Phasenspannung) | 440 Vmax *9 | |||
| Ausgangsstrom (Netzstrom) | Einphasig | 22,2 Amax *9 | ||
| Dreiphasig | 7,4 Amax. *9 | |||
| Stromkapazität | 6 kVA | |||
| Ausgabegenauigkeit *3*5*10 | Innerhalb von ±4,0%. | |||
| Leistungsregelung *3*6*10 | -5,0 %~+4.0%(45 Hz ≤ f
＜ 100 Hz)
-6.0%~+4.0% (100 Hz ≤ f ＜ 600 Hz) -8.5%~+4.0% (600 Hz ≤ f ＜ 1000 Hz) -10.0%~+4.0% (1000 Hz ≤ f ≤ 1200 Hz) | |||
| Betriebseinschränkungen bei angeschlossenem Transformator. | Nur AC-Ausgang ist erlaubt (DC, AC+DC und Regeneration sind nicht möglich). | |||
| Schutzfunktionen | Eingebauter Transformator-Überhitzungsschutz | |||
| Statusanzeige (LED leuchtet) | POWER-Lampe
Ausgabe bei Status. Status des Ausgangsbereichs Status des Transformatoranschlusses Alarmstatus (Haupt- oder externer Alarm) | |||
*1 Es werden zwei Geräte dieses Produkts benötigt. Schließen Sie sie parallel an. *2 Bereich L / Bereich H *3 Wert zwischen den Klemmen INPUT und OUTPUT von OT03-PCR-WEA. *4 Kann durch die Frequenzkennlinien-Korrekturfunktion von PCR-WEA (werkseitige Option) und die Spannungskorrekturfunktion der speziellen Anwendungssoftware SD012-PCR-WE auf ±1% gebracht werden. *5 Ohne Last *6 Bei einer Umgebungstemperatur von 23 °C ±5 °C und maximaler Last *7 Das Verhältnis zwischen Eingangs- und Ausgangsspannung wird bei einer Spannung kleiner als der Eingangsbereich. *8 Begrenzt durch die Frequenzkennlinien-Korrekturfunktion von PCR-WEA (Werksoption). *9 Begrenzt durch die Eingangsspannung und den Nennstrom. Die Ausgangsspannung beträgt ca. das 1,34-fache des angeschlossenen PCR-WEA und der Ausgangsstrom beträgt ca. das 0,74-fache des angeschlossenen PCR-WEA. *10 Kann mit Hilfe der Spannungskompensationsfunktion der speziellen Anwendungssoftware SD012-PCR-WE auf ±1% gebracht werden.
Allgemeine technische Daten
| Gerät | Technische Daten | |
|---|---|---|
| Stromversorgung | Nominale Eingangsleistung | 単相 100 Vac ~ 240 Vac、50 Hz ~ 60 Hz |
| Eingangsspannungsbereich | 単相 90 Vac ~ 250 Vac | |
| Leistungsverbrauch | 100 VA max | |
| 環境条件 | 動作環境 | Gebrauch in Innenräumen, Überspannungskategorie II |
| Betriebstemperaturbereich | 0 °C ~ +50 °C | |
| Luftfeuchtigkeit bei Betrieb | 20 %rh ~ 80 %rh(結露なし) | |
| Lagertemperaturbereich | -10 °C ~ +60 °C | |
| Luftfeuchtigkeit für Lagerung | 90 %rh 以下(結露なし) | |
| 高度 | Bis zu 2000 m | |
| Kühlsystem | ファンによる強制空冷 | |
| Isolationswiderstands | インレット入力⇔シャシ
インレット入力⇔入出力 (INPUT、OUTPUT) 入出力 (INPUT、 OUTPUT) ⇔シャシ | 500 Vdc、30 MΩ 以上 |
| Spannungsfestigkeit | インレット入力⇔シャシ
インレット入力⇔入出力 (INPUT、OUTPUT) | 1500 Vac、1 分間にて異常なし |
| 入出力 (INPUT、 OUTPUT) ⇔シャシ | 1600 Vac、1 分間にて異常なし | |
| Kontinuität der Erde | AC 25 A、0.1Ω 以下 | |
| 入力端子台 | M5 端子台 × 7P | |
| 出力端子台 | M5 端子台 × 7P | |
| 電磁適合性 *1*2 | Entspricht den Anforderungen der folgenden Richtlinien und Normen.
本製品に接続するケーブルおよび電線は、すべて 3 m 未満を使用 | |
| Sicherheit | Entspricht den Anforderungen der folgenden Richtlinien und Normen.
低電圧指令 2014/35/EU *2 EN 61010-1 (Klasse I) *5, Verschmutzungsgrad 2 *6 ) | |
*1 Gilt nicht für kundenspezifisch bestellte oder modifizierte Produkte. *2 Nur für Modelle mit CE-Kennzeichnung/UKCA-Kennzeichnung auf dem Gehäuse. *3 Dieses Produkt ist ein Gerät der Klasse A. Es ist für den Einsatz in einer industriellen Umgebung vorgesehen. Die Verwendung dieses Produkts in Wohngebieten kann zu Störungen führen. In solchen Fällen können besondere Maßnahmen zur Reduzierung elektromagnetischer Emissionen durch den Benutzer erforderlich sein, um Störungen des Radio- und Fernsehempfangs zu vermeiden. *4 Dieses Produkt ist ein Gerät der Gruppe 1. Dieses Produkt erzeugt/verwendet nicht absichtlich Hochfrequenzenergie in Form von elektromagnetischen Emissionen, Induktion und/oder elektrostatischer Kopplung für die Materialverarbeitung oder Inspektion/Analyse. *5 Dieses Produkt ist eine Einrichtung der Klasse I. Die Schutzleiteranschlüsse dieses Produkts müssen geerdet sein. Die Sicherheit ist nicht gewährleistet, wenn es nicht korrekt geerdet ist. *6 Unter Verunreinigung versteht man das Vorhandensein von Fremdkörpern (fest, flüssig oder gasförmig), die eine Verringerung der Durchschlagsfestigkeit oder des Oberflächenwiderstandes verursachen können. Verunreinigung. Bei Farbstoffgrad 2 wird davon ausgegangen, dass nur nichtleitende Verunreinigungen vorhanden sind, die manchmal durch Kondensation vorübergehend leitfähig werden können.
DO-160 Abschnitt 16 Was ist der AC-Überspannungstest?
Der AC-Überspannungstest ist eine der Prüfungen, die für elektrische Geräte an Bord von Flugzeugen erforderlich sind. Am Eingang des Netzteils wird eine Überspannung angelegt, um die Funktionsfähigkeit des Geräts zu prüfen. Die maximale Spannung beträgt 180 V oder mehr als das 1,5-fache der Bezugsspannung von 115 V. Wenn die Referenzspannung 230 V beträgt, muss eine maximale Spannung von 360 V angelegt werden. Die Wechselstromfrequenz variiert je nach dem im Flugzeug installierten Stromrichter und kann eine feste Frequenz von 400 Hz, eine Schmalbandfrequenz von 360 Hz bis 650 Hz oder eine Breitbandfrequenz von 360 Hz bis 800 Hz sein.
