Spannungs-/Thermometereinheit
OP02-PFX
110,000円 （税込：121,000円）
- Spannungs-/Thermometereinheit
- PFX2512 / 2532
Übersicht
Übersicht

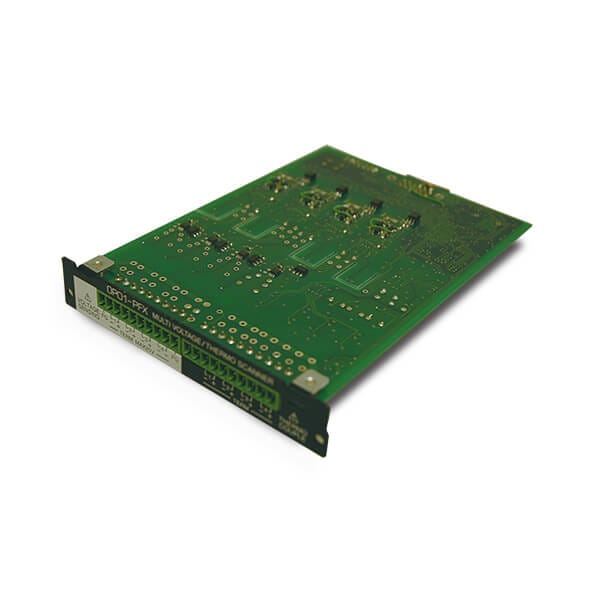

Spannungs-/Thermometereinheit
Wenn der Status jeder Zelle des Akkupacks überwacht werden muss, installieren Sie die optionale Spannungs-/Thermometereinheit OP02-PFX. Durch die Installation von OP02-PFX auf dem PFX2512/2532 können die Spannungen/Temperaturen für vier Zellen mit jeweils einer Karte überwacht/protokolliert werden. (Es können bis zu 3 Karten installiert werden.) Bei einem in Reihe geschalteten Batteriepack ist die Überwachung des Gleichgewichts zwischen den Zellen wichtig. Mit dem OP02-PFX kann die Lade- und Entladesteuerung entsprechend dem Status jeder Zelle gestoppt werden; außerdem ist es mit einer Funktion ausgestattet, die das Laden und Entladen stoppt, wenn das Gleichgewicht zwischen den Zellen im Akkupack groß wird (maximale Spannung – minimale Spannung). Außerdem kann bei der Impulsentladung die Spannung gleichzeitig mit der Synchronisierung aller Zellen bei Lastschwankungen gemessen werden.
![Spannungs-/Thermometereinheit [OP02-PFX]](https://kikusui-europe.com/kiku/wp-content/uploads/2021/03/OP01-PFX-fig.jpg)
Erweiterte Funktionen
- Daten überwachen: Zellspannung, Zelltemperatur.
- Bedingungen für den Ladestopp: Zellenspannung, Zellentemperatur und Potentialdifferenz zwischen den Zellen
- Bedingungen für den Entladestopp: Zellenspannung und Potenzialdifferenz zwischen den Zellen, Zellentemperatur
- Lade-/Entladebedingungen: Zellenspannung, Zellentemperatur, Zellunsymmetrie
- Schutzfunktionen: Zellenspannung, Zellentemperatur und Potentialdifferenz zwischen den Zellen
Eingeschränkte Funktionen
- Die maximale Anzahl von Kanälen, die eine Einheit des Personalcomputers steuern kann, beträgt 5 Kanäle.
Technische Daten
Zellenmessfunktion
Statisch
| OP02-PFX | |
|---|---|
| Zellenspannung | Durchschnittliche Spannung (Zellspannung) alle 100 ms |
| Zelltemperatur | Temperaturmessfunktion mit Thermoelementen als Messelement, Aktualisierung in einer Sekunde (Zelltemperatur). |
Messung der Zellenspannung
Statisch
| OP02-PFX | |
|---|---|
| Anzahl der Messklemmen | 4 |
| Messbereich *1 | -2,0000 V bis 20,0000 V |
| Messgenauigkeit *2 | ± (0,05 % vom Messwert + 0,02 % vom Nennwert) |
| Auflösung | 0,1 mV |
| Messwert | Durchschnittliche Spannung alle 100 ms |
| Messintervall | 100ms |
Cell temperature measurement
Thermoelement-Spannungsmessstrecke (Temperatur) *3
| OP02-PFX | |
|---|---|
| Anzahl der Messklemmen | 4 |
| Thermoelement Typ | Typ K (Blut, Grippe, Hepatitis, usw.) |
| Messbereich *4 | -100.0°C bis 400.0°C |
| Messgenauigkeit *2 *5 | ±1,5°C (typischer Wert) |
| Genauigkeit des Referenzkontakts *2 *6 | ±0,5°C (typischer Wert) |
| Auflösung | 0.1°C |
| Messintervall | 1 s |
*1 Sie können eine Spannung von -20 V bis 22 V anlegen.*2 Umgebungstemperatur von 18 °C bis 28 °C.*3 Die Temperaturskala entspricht JIS C 1602-1995 (ITS-90). (ITS-90 ist eine internationale Temperaturskala.)*4 Je nach den Spezifikationen Ihres Thermoelements (Thermoelementklasse, Drahtdurchmesser und Isolierung) variiert der nutzbare Temperaturbereich.*5 Wenn die Spannung gemessen wird, die der Thermoelementkalibrator erzeugt.*6 Dies zeigt die interne Sensorleistung. Dies zeigt die Temperaturmessgenauigkeit des Thermoelementanschlusses an.Thermometergenauigkeit = Messgenauigkeit + Vergleichsstellenkompensation+ Thermoelementtoleranz Übersetzt mit DeepL.com (kostenlose Version)
