Intelligente bipolare Hochleistungs-Stromversorgung (CV/CC)

PBZ SR-Serie

Preisspanne: 2,620,000円 bis 4,120,000円

Ausgestattet mit einer Funktion zur Erzeugung beliebiger Wellenformen
Sequenzfunktion
Synchronbetrieb
Zentralisierte Steuerung durch das Master-Gerät durch Master- und Slave-Betrieb
Das Master-Gerät zeigt den Ausgangsstromwert für die Gesamtanzahl der Geräte an (Summenwertanzeige) *1
Sicherheitsdesign, bei dem alle Geräte ausgeschaltet werden, wenn auch nur ein Gerät einen Alarm auslöst *2
Garantierte Verwendung in einem Rack-System (Standard-Testdaten beiliegend).

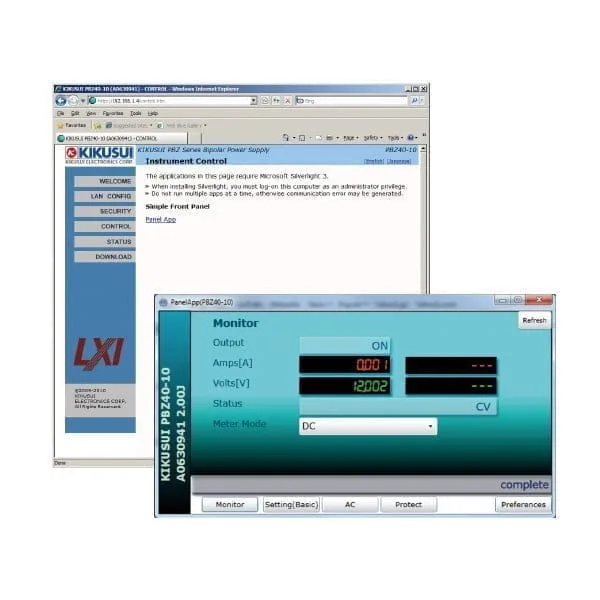

LAN (LXI-kompatibel)/USB/GPIB/RS232C standardmäßig ausgestattet
Frequenzcharakteristik 100 kHz (CV).

*1 Das Slave-Gerät zeigt seinen eigenen Ausgangsstrom an. *2 Wenn der Alarm für das Master-Gerät gelöscht wird, werden die Alarme für alle Geräte gelöscht.

Artikel/Modell	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
PBZ20-60 SR	20 V	60	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ40-30 SR	40 V	30	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ60-20.1 SR	60 V	20.1	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ80-15 SR	80V	15	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ20-80 SR	20 V	80	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ40-40 SR	40 V	40	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ60-26.8 SR	60 V	26.8	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ80-20 SR	80V	20	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ20-100 SR	20 V	100	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ40-50 SR	40 V	50	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ60-33.5 SR	60 V	33.5	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ80-25 SR	80V	25	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

Artikelnummer: PBZ SR

Katalog
Manuell
2D CAD
Updater/Driver
Technische Daten

Aufstellung

Artikel/Modell	Output CV [V]	Output CC [A]	標準価格	WEBかんたんお見積り
PBZ20-60 SR	20 V	60	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ40-30 SR	40 V	30	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ60-20.1 SR	60 V	20.1	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ80-15 SR	80V	15	2,620,000円（税込：2,882,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ20-80 SR	20 V	80	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ40-40 SR	40 V	40	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ60-26.8 SR	60 V	26.8	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ80-20 SR	80V	20	3,370,000円（税込：3,707,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ20-100 SR	20 V	100	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ40-50 SR	40 V	50	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ60-33.5 SR	60 V	33.5	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る
PBZ80-25 SR	80V	25	4,120,000円（税込：4,532,000円）	ログインして見積書発行この製品はすでに見積書リストに追加されています見積書リストを見る

Technische Daten

Eingang/Ausgang

Open in a new window

Artikel/Element		PBZ20-60 SR	PBZ20-80 SR	PBZ20-100 SR	PBZ40-30 SR	PBZ40-40 SR	PBZ40-50 SR
Eingangsleistung	Nominale Eingangsspannung	200 Volt Wechselstrom bis 240 Volt Wechselstrom, einphasig
	Spannungsbereich	180 Volt Wechselstrom bis 250 Volt Wechselstrom
	Frequenzbereich	47 Hz bis 63 Hz
	Strom	15 A Wechselstrom oder weniger	20 A Wechselstrom oder weniger	25 A Wechselstrom oder weniger	15 A Wechselstrom oder weniger	20 A Wechselstrom oder weniger	25 A Wechselstrom oder weniger
	Einschaltstrom	120 Apeak oder weniger	160 Apeak oder weniger	200 Apeak oder weniger	120 Apeak oder weniger	160 Apeak oder weniger	200 Apeak oder weniger
	Leistung	2700 VA oder weniger	3600 VA oder weniger	4500 VA oder weniger	2700 VA oder weniger	3600 VA oder weniger	4500 VA oder weniger
	Leistungsfaktor	0,95 TYP (bei einer Eingangsspannung von 200 V)
Nenn-Ausgangsleistung	Leistung	1200 W	1600 W	2000 W	1200 W	1600 W	2000 W
	Spannung	±20 V			±40 V
	Strom	±60 A	±80 A	±100 A	±30 A	±40 A	±50 A
Ausgangsanschluss	Ausgangsanschluss	Ausgangsanschlüsse auf der Rückseite
Ausgangsanschluss	Isolationsspannung	500 V Gleichspannung Nur der COM-Anschluss des Ausgangs kann geerdet werden.

Artikel/Element		PBZ60-20,1 SR	PBZ60-26,8 SR	PBZ60-33,5 SR	PBZ80-15 SR	PBZ80-20 SR	PBZ80-25 SR
Eingangsleistung	Nominale Eingangsspannung	200 Volt Wechselstrom bis 240 Volt Wechselstrom, einphasig
	Spannungsbereich	180 Volt Wechselstrom bis 250 Volt Wechselstrom
	Frequenzbereich	47 Hz bis 63 Hz
	Strom	15 A Wechselstrom oder weniger	20 A Wechselstrom oder weniger	25 A Wechselstrom oder weniger	15 A Wechselstrom oder weniger	20 A Wechselstrom oder weniger	25 A Wechselstrom oder weniger
	Einschaltstrom	120 Apeak oder weniger	160 Apeak oder weniger	200 Apeak oder weniger	120 Apeak oder weniger	160 Apeak oder weniger	200 Apeak oder weniger
	Leistung	2700 VA oder weniger	3600 VA oder weniger	4500 VA oder weniger	2700 VA oder weniger	3600 VA oder weniger	4500 VA oder weniger
	Leistungsfaktor	0,95 TYP (bei einer Eingangsspannung von 200 V)
Nenn-Ausgangsleistung	Leistung	1206 W	1608 W	2010 W	1200 W	1600 W	2000 W
	Spannung	±60 V			±80 V
	Strom	±20,1 A	±26,8 A	±33,5 A	±15 A	±20 A	±25 A
Ausgangsanschluss	Ausgangsanschluss	Ausgangsanschlüsse auf der Rückseite
Ausgangsanschluss	Isolationsspannung	500 V Gleichspannung Nur der COM-Anschluss des Ausgangs kann geerdet werden.

Konstante Spannung (CV)

Open in a new window

Artikel/Element			PBZ20-60 SR	PBZ40-30 SR
DC-Spannung	Einstellbarer Bereich *1	Bipolarer Modus	0 V bis ± (105 % des Nennwerts)
		Unipolarer Modus	0 V bis + (105 % des Nennwerts)
		Feinfunktion	± 5% des Nennwerts
	Auflösung		0,001 V (0,0001 V für die Feinfunktion)
	Genauigkeit *2		± (0,05 % des Einstellwerts + 0,05 % des Nennwerts)
	Temperaturkoeffizient		±100 ppm/°C des Nennwerts (TYP)
AC-Spannung	Spannung	Einstellbarer Bereich *1	0,00 Vpp bis (210 % des Nennwerts) pp	0,00 Vpp bis (210 % des Nennwerts) pp
		Auflösung	0,01 V	0,1 V
		Genauigkeit *3	± 0,5 % des Nennwerts
	Frequenz	Einstellbarer Bereich	0,01 Hz bis 100,00 kHz
Konstantspannungscharakteristik	Frequenzgang *4		DC bis 100 kHz (-3 dB) (TYP)
	Ansprechzeit *5 (TYP)		3,5 μs, 10 μs, 35 μs, 100 μs
	Überschwingen *6		5 % oder weniger (TYP)
	Restwelligkeit	(Spitze-zu-Spitze) *7	30 mV (TYP)
	Restwelligkeit	（rms）*8	3 mV	6 mV
	Lasteffekt *9		±（0,005 % der Einstellung + 1 mV）
	Quelleneffekt *10		±（0,005 % der Einstellung + 1 mV）

Artikel/Element			PBZ60-20,1 SR
DC-Spannung	Einstellbarer Bereich *1	Bipolarer Modus	0 V bis ± (105 % des Nennwerts)
		Unipolarer Modus	0 V bis ± (105 % des Nennwerts)
		Feinfunktion	±5 % des Nennwerts
	Auflösung		0,002 V (0,0002 V für die Feinfunktion)
	Genauigkeit *2		± (0,05 % des Einstellwerts + 0,05 % des Nennwerts)
	Temperaturkoeffizient		± 100 ppm/°C des Nennwerts (TYP)
AC-Spannung	Spannung	Einstellbarer Bereich *1	0,0 Vpp bis (210 % des Nennwerts) pp
		Auflösung	0,1 V
		Genauigkeit *3	± 0,5% des Nennwerts
	Frequenz	Einstellbarer Bereich	0,01 Hz bis 100,00 kHz
Konstantspannungscharakteristik	Frequenzgang *4		DC bis 100 kHz ( -3 dB) (TYP)
	Ansprechzeit *5 (TYP)		3,5 μs, 10 μs, 35 μs, 100 μs
	Überschwingen *6		5 % oder weniger (TYP)
	Restwelligkeit	(Spitze-zu-Spitze) *7	40 mV (TYP)
	Restwelligkeit	（rms）*8	6 mV
	Lasteffekt *9		±（0,005 % der Einstellung + 1 mV）
	Quelleneffekt *10		±（0,005 % der Einstellung + 1 mV）

Konstanter Strom (CC)

Open in a new window

Artikel/Element			PBZ20-60 SR	PBZ20-80 SR	PBZ20-100 SR	PBZ40-30 SR	PBZ40-40 SR	PBZ40-50 SR
DC-Strom	Einstellbarer Bereich *1	Bipolarer Modus	0 A bis ± (105 % des Nennwerts)
		Unipolarer Modus	0 A bis ± (105 % des Nennwerts)
		Feinfunktion	± 5 % des Nennwerts
	Auflösung *11		0,003 A	0,004 A	0,005 A	0,003 A	0,004 A	0,005 A
	Auflösung *11	Feinfunktion *11	0,0003 A	0,0004 A	0,0005 A	0,0003 A	0,0004 A	0,0005 A
	Genauigkeit *2		± 0,3 % des Nennwerts
	Temperaturkoeffizient		± (100 ppm/°C des Nennwerts) (TYP)
AC-Strom	Strom	Einstellbarer Bereich *1	0 App bis (210 % des Nennwerts) p-p
		Auflösung *12	0,03 A	0,04 A	0,05 A	0,03 A	0,04 A	0,05 A
		Genauigkeit *13	± 0,5 % des Nennwerts
	Frequenz	Einstellbarer Bereich	0,01 Hz bis 100,00 kHz
Konstantstromcharakteristik	Frequenzgang *14		DC bis 10 kHz (-3 dB) (TYP)			DC bis 5 kHz (-3 dB) (TYP)
	Ansprechzeit *15 (TYP)		35 μs, 100 μs, 350 μs, 1 ms			70 μs, 100 μs, 350 μs, 1 ms
	Überschwingen *16		5 % oder weniger (TYP)
	Restwelligkeit (rms) *17		5 mA
	Lasteffekt *18		±（0,01 % der Einstellung + 1 mA）
	Quelleneffekt *19		±（0,01 % der Einstellung + 1 mA）

Artikel/Element			PBZ60-20,1 SR	PBZ60-26,8 SR	PBZ60-33,5 SR	PBZ80-15 SR	PBZ80-20 SR	PBZ80-25 SR
DC-Strom	Einstellbarer Bereich *1	Bipolarer Modus	0 V bis ± (105 % des Nennwerts)
		Unipolarer Modus	0 V bis ± (105 % des Nennwerts)
		Feinfunktion	±5 % des Nennwerts
	Auflösung *11		0,003 A	0,004 A	0,005 A	0,003 A	0,004 A	0,005 A
	Auflösung *11	Feinfunktion *11	0,0003 A	0,0004 A	0,0005 A	0,0003 A	0,0004 A	0,0005 A
	Genauigkeit *2		± 0,3 % des Nennwerts
	Temperaturkoeffizient		± (100 ppm/°C des Nennwerts) (TYP)
AC-Strom	Strom	Einstellbarer Bereich *1	0 App bis (210 % des Nennwerts) p-p
		Auflösung *12	0,03 A	0,04 A	0,05 A	0,03 A	0,04 A	0,05 A
		Genauigkeit *13	± 0,5 % des Nennwerts
	Frequenz	Einstellbarer Bereich	0,01 Hz bis 100,00 kHz
Konstantstromcharakteristik	Frequenzgang *14		DC bis 10 kHz (-3 dB) (TYP)
	Ansprechzeit *15 (TYP)		35 μs, 100 μs, 350 μs, 1 ms
	Überschwingen *16		5 % oder weniger (TYP)
	Restwelligkeit (rms) *17		5 mA
	Lasteffekt *18		±（0,01 % der Einstellung + 1 mA）
	Quelleneffekt *19		±（0,01 % der Einstellung + 1 mA）

Allgemeine AC-Eigenschaften

Open in a new window

Artikel/Element		PBZ20-60 SR
Frequenzauflösung		0,01 Hz
Frequenzgenauigkeit		±200 ppm
Abtastung		Linear und logarithmisch
Wellenform	Typ	Sinuswelle, Rechteckwelle, Dreieckwelle und 16 benutzerdefinierte Arbiträrwellenformen
	Startphase	0 bis 359°
	Rechteckwellenarbeitszyklus	0,1 % bis 99,9 % (f < 100 Hz), 1 % bis 99 % (100 Hz ≤ f < 1 kHz), 10 % bis 90 % (1 kHz ≤ f < 10 kHz) und fest auf 50 % (10 kHz ≤ f)

Artikel/Element		PBZ60-20.1 SR
Frequenzauflösung		0,01 Hz
Frequenzgenauigkeit		±200 ppm
Abtastung		Linear und logarithmisch
Wellenform	Typ	Sinuswelle, Rechteckwelle, Dreieckwelle und 16 benutzerdefinierte Arbiträrwellenformen
	Startphase	0 bis 359°
	Rechteckwellenarbeitszyklus	0,1 % bis 99,9 % (f < 100 Hz), 1 % bis 99 % (100 Hz ≤ f < 1 kHz), 10 % bis 90 % (1 kHz ≤ f < 10 kHz) und fest auf 50 % (10 kHz ≤ f)

*1 Der Spitzenwert der kombinierten Gleichspannung und überlagerten Wechselstromamplitude ist auf den Gleichspannungseinstellbereich begrenzt. *2 Bei einer Umgebungstemperatur von 23 °C ±5 °C. *3 1 kHz Sinuswelle, Ansprechzeit 3,5 μs. *4 Frequenz, bei der das Amplitudenverhältnis der Ausgangsspannung zur externen Signaleingangsspannung -3 dB beträgt (Referenzfrequenz 1 kHz Sinuswelle, Ansprechzeit 3,5 μs, bei Nennlast). *5 Anstiegszeit/Abfallzeit (bei Nennlast, ausgenommen Ausgang Ein/Aus). Die Frequenzcharakteristik hängt von der eingestellten Ansprechzeit ab (Frequenzband = 0,35/Anstiegszeit). Anstiegszeit: Zeit, die die Ausgangsspannung benötigt, um sich von 0 V auf die Nennspannung zu ändern, wobei die Änderung der Ausgangsspannung von 10 % auf 90 % des Nennwerts erfolgt. Abfallzeit: Zeit, die die Ausgangsspannung benötigt, um sich von der Nennspannung auf 0 V zu ändern, wobei die Änderung der Ausgangsspannung von 90 % auf 10 % des Nennwerts erfolgt. *6 Bei Leerlauf oder Nennlast. *7 Der Messfrequenzbereich beträgt 10 Hz bis 20 MHz (am Ausgangsanschluss). *8 Der Messfrequenzbereich beträgt 10 Hz bis 1 MHz (am Ausgangsanschluss). *9 Änderung des Ausgangsstroms bei einer Änderung der Ausgangsspannung von 0 % bis 100 % des Nennwerts (unter Verwendung von Remote-Sensing am Sensing-Anschluss). *10 Änderung der Ausgangsspannung bei einer Änderung der Nenneingangsspannung von ±10 % (unter Verwendung von Remote-Sensing am Sensing-Anschluss). *11 Kann in Schritten von 0,001 A (0,0001 A im Feinmodus) eingestellt werden, aber aufgrund der Auflösung des eingebauten DA-Wandlers ist es möglich, dass die Umschaltung nicht in Schritten von 0,001 A (0,0001 A) erfolgt. *12 Kann in Schritten von 0,01 A eingestellt werden, aber aufgrund der Auflösung des eingebauten DA-Wandlers ist es möglich, dass die Umschaltung nicht in Schritten von 0,01 A erfolgt. *13 100 Hz Sinuswelle, Ansprechzeit 35 μs/70 μs, Ausgang kurzgeschlossen. *14 Frequenz, bei der das Amplitudenverhältnis der externen Signaleingangsspannung zum Ausgangsstrom -3 dB beträgt (Referenzfrequenz 100 Hz Sinuswelle, Ansprechzeit 35 μs/70 μs, bei Nennlast). Die Frequenzcharakteristik ändert sich mit der Lastimpedanz. Mit zunehmender Lastimpedanz nimmt die Frequenzcharakteristik ab. *15 Anstiegszeit/Abfallzeit (bei Nennlast, ausgenommen Ausgang Ein/Aus). Die Anstiegs-/Abfallzeit ändert sich mit der Lastimpedanz. Anstiegszeit: Zeit, die der Ausgangsstrom benötigt, um sich von 0 V auf den Nennstrom zu ändern, wobei die Änderung des Ausgangsstroms von 10 % auf 90 % des Nennwerts erfolgt. Abfallzeit: Zeit, die der Ausgangsstrom benötigt, um sich vom Nennstrom auf 0 V zu ändern, wobei die Änderung des Ausgangsstroms von 90 % auf 10 % des Nennwerts erfolgt. *16 Bei Kurzschluss oder Nennlast. *17 Der Messfrequenzbereich beträgt 10 Hz bis 1 MHz (bei 10 % bis 100 % der Nennausgangsspannung). *18 Änderung des Ausgangsstroms bei einer Änderung der Nennausgangsspannung von 10 % bis 100 %. *19 Änderung des Ausgangsstroms bei einer Änderung der Nenneingangsspannung von ±10 % (bei einer Ausgangsspannung von 10 % bis 100 % des Nennwerts).

Messfunktion

Open in a new window

Artikel/Element			PBZ20-60 SR	PBZ20-80 SR	PBZ20-100 SR	PBZ40-30 SR	PBZ40-40 SR	PBZ40-50 SR
Spannungsmessung (DC)	Messbereich		120 % des Nennwerts
	Auflösung		0,001 V
	Genauigkeit *1		± (0,05 % des Messwerts + 0,05 % des Nennwerts)
Spannungsmessung (AC und DC + AC)	Messbereich	AC	120 % des Nennwerts/CF
	Messbereich	DC＋AC	120 % des Nennwerts
	Auflösung		0,001 V
	Genauigkeit 1, 2		± (0,5 % des Messwerts + 0,1 % des Nennwerts) im Bereich von 5 Hz bis 10 kHz
			± (1 % des Messwerts + 0,2 % des Nennwerts) im Bereich von 10 kHz bis 50 kHz
			± (2 % des Messwerts + 0,2 % des Nennwerts) im Bereich von 50 kHz bis 100 kHz
Spannungsmessung (PEAK)	Messbereich		120 % des Nennwerts
	Auflösung		0,01 V
	Genauigkeit 1, 3		± 0,5 % des Nennwerts
Strommessung (DC)	Messbereich		120 % des Nennwerts
	Auflösung		0,003 A	0,004 A	0,005 A	0,003 A	0,004 A	0,005 A
	Genauigkeit *1		± (0,3 % des Messwerts + 0,7 % des Nennwerts)	± (0,3 % des Messwerts + 1,0 % des Nennwerts)	± (0,3 % des Messwerts + 1,3 % des Nennwerts)	± (0,3 % des Messwerts + 0,7 % des Nennwerts)	± (0,3 % des Messwerts + 1,0 % des Nennwerts)	± (0,3 % des Messwerts + 1,3 % des Nennwerts)
	Temperaturkoeffizient		± (150 ppm/°C des Nennwerts) (TYP)
Strommessung (AC, DC + AC)	Messbereich	AC	120 % des Nennwerts/CF
	Messbereich	DC＋AC	120 % des Nennwerts
	Auflösung		0,003 A	0,004 A	0,005 A	0,003 A	0,004 A	0,005 A
	Genauigkeit 1, 2		± (3 % des Messwerts + 0,1 % des Nennwerts) (5 Hz bis 10 kHz)
	Genauigkeit 1, 2		± (10 % des Messwerts + 1 % des Nennwerts) (10 kHz bis 100 kHz)
Strommessung (PEAK)	Messbereich		120 % des Nennwerts
	Auflösung		0,03 A	0,04 A	0,05 A	0,03 A	0,04 A	0,05 A
	Genauigkeit 13		± 0,5 % des Nennwerts
Messzeit (Durchlass)			100 μs bis 3600 s

Artikel/Element			PBZ60-20,1 SR	PBZ60-26,8 SR	PBZ60-33,5 SR	PBZ80-15 SR	PBZ80-20 SR	PBZ80-25 SR
Spannungsmessung (DC)	Messbereich		120 % des Nennwerts
	Auflösung		0,001 V
	Genauigkeit *1		± (0,05 % des Messwerts + 0,05 % des Nennwerts)
Spannungsmessung (AC und DC + AC)	Messbereich	AC	120 % des Nennwerts/CF
	Messbereich	DC＋AC	120 % der Nennleistung
	Auflösung		0,001 V
	Genauigkeit 1, 2		± (0,5 % des Messwerts + 0,1 % des Nennwerts) im Bereich von 5 Hz bis 10 kHz
			± (1 % des Messwerts + 0,2 % des Nennwerts) im Bereich von 10 kHz bis 50 kHz
			± (2 % des Messwerts + 0,2 % des Nennwerts) im Bereich von 50 kHz bis 100 kHz
Spannungsmessung (PEAK)	Messbereich		120 % des Nennwerts
	Auflösung		0,01 V
	Genauigkeit 1, 3		± 0,5 % des Nennwerts
Strommessung (DC)	Messbereich		120 % der Nennleistung
	Auflösung		0,003 A	0,004 A	0,005 A	0,003 A	0,004 A	0,005 A
	Genauigkeit *1		± (0,3 % des Messwerts + 0,7 % des Nennwerts)	± (0,3 % des Messwerts + 1,0 % des Nennwerts)	± (0,3 % des Messwerts + 1,3 % des Nennwerts)	± (0,3 % des Messwerts + 0,7 % des Nennwerts)	± (0,3 % des Messwerts + 1,0 % des Nennwerts)	± (0,3 % des Messwerts + 1,3 % des Nennwerts)
	Temperaturkoeffizient		± (150 ppm/°C des Nennwerts) (TYP)
Strommessung (AC und DC + AC)	Messbereich	AC	120 % des Nennwerts/CF
	Messbereich	DC＋AC	120 % des Nennwerts
	Auflösung		0,003 A	0,004 A	0,005 A	0,003 A	0,004 A	0,005 A
	Genauigkeit 1,2		± (3 % des Messwerts + 0,1 % des Nennwerts)(5 Hz bis 10 kHz)
	Genauigkeit 1,2		± (10 Prozent der Lesung + 1 Prozent der Bewertung)(10 kHz bis 100 kHz)
Strommessung (PEAK)	Messbereich		120 % des Nennwerts
	Auflösung		0,03 A	0,04 A	0,05 A	0,03 A	0,04 A	0,05 A
	Genauigkeit 1,3		± 0,5 % des Nennwerts
Messzeit (Durchlass)			100 μs bis 3600 s

Schutzfunktion/Schnittstelle

Open in a new window

Schutzfunktionen	Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Leistungsbegrenzung (abgeleitete Leistung)
Schnittstelle	RS232C, GPIB, USB, LAN

Allgemeine technische Daten

Open in a new window

Artikel/Element		PBZ20-60 SR	PBZ20-80 SR	PBZ20-100 SR	PBZ40-30 SR	PBZ40-40 SR	PBZ40-50 SR
Betriebstemperaturbereich		0 °C bis +40 °C (+32 °F bis +104 °F)
Luftfeuchtigkeit bei Betrieb		20 % r.F. bis 85 % r.F. (keine Kondensation)
Lagertemperaturbereich		-25 °C bis +70 °C (-13 °F bis +158 °F)
Luftfeuchtigkeit für Lagerung		Bis zu 90 % r.F. (keine Kondensation)
Isolationswiderstand	Über den Primärschaltkreis und die Ausgangsanschlüsse	500 Volt Gleichstrom, 30 MΩ oder mehr (bei 70 % r.F. oder weniger)
	Über den Primärschaltkreis und das Gehäuse
	Über die Ausgangsanschlüsse und das Gehäuse *4	500 Volt Gleichstrom, 0,33 MΩ oder mehr	500 Volt Gleichstrom, 0,25 MΩ oder mehr	500 Volt Gleichstrom, 0,20 MΩ oder mehr	500 Volt Gleichstrom, 0,33 MΩ oder mehr	500 Volt Gleichstrom, 0,25 MΩ oder mehr	500 Volt Gleichstrom, 0,20 MΩ oder mehr
Spannungsfestigkeit	Über den Primärschaltkreis und die Ausgangsanschlüsse	Keine Abweichungen bei 1500 Volt Wechselstrom für 1 Minute
Spannungsfestigkeit	Über den Primärschaltkreis und das Gehäuse	Keine Abweichungen bei 1500 Volt Wechselstrom für 1 Minute
Ableitstrom (250 V/60 Hz)		10 mA oder weniger
Erddurchgang		100 A Wechselstrom, 0,1 Ω oder weniger
Kühlungsmethode		Zwangsluftkühlung durch einen wärmegesteuerten Lüfter mit variabler Drehzahl.
Sicherungsbatterie		Die Einstellungen bleiben erhalten, wenn das Gerät ausgeschaltet wird. Mindestens drei Jahre Batterielebensdauer (bei 25 °C).
Gewicht		Ca. 110 kg (242,51 lbs)	Ca. 130 kg (286,60 lbs)	Ca. 160 kg (352,74 lbs)	Ca. 110 kg (242,51 lbs)	Ca. 130 kg (286,60 lbs)	Ca. 160 kg (352,74 lbs)
Abmessungen (maximal)		432,6 (17,03”) (545 (21,46”)) B × 579,4 (22,81”) (685 (26,97”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 712,1 (28,04”) (815 (32,09”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 844,8 (33,26”) (950 (37,40”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 579,4 (22,81”) (685 (26,97”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 712,1 (28,04”) (815 (32,09”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 844,8 (33,26”) (950 (37,40”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)
Zubehör		Handbücher für die PBZ-SR-Serie: Installationsanleitung (1 Stk.), Kurzanleitung (Japanisch: 1 Stk./Englisch: 1 Stk.), Sicherheitsinformationen (1 Stk.), J1-Anschluss-Kit: Buchse (1 Stk.), Schutzabdeckungen (2 Paar), Stifte (30 Stk.), Warnaufkleber für schwere Gegenstände (1 Stk.), CD-ROM (1 Stk.)

Artikel/Element		PBZ60-20.1 SR	PBZ60-26.8 SR	PBZ60-33.5 SR	PBZ80-15 SR	PBZ80-20 SR	PBZ80-25 SR
Betriebstemperaturbereich		0 °C bis 40 °C
Luftfeuchtigkeit bei Betrieb		20 % r.F. bis 85 % r.F. (keine Kondensation)
Lagertemperaturbereich		-25 °C bis 70 °C
Luftfeuchtigkeit für Lagerung		Bis zu 90 % r.F. (keine Kondensation)
Isolationswiderstand	Über den Primärschaltkreis und die Ausgangsanschlüsse	500 Volt Gleichstrom, 30 MΩ oder mehr (bei 70 % r.F. oder weniger)
	Über den Primärschaltkreis und das Gehäuse
	Über die Ausgangsanschlüsse und das Gehäuse *4	500 Volt Gleichstrom, 0,33 MΩ oder mehr	500 Volt Gleichstrom, 0,25 MΩ oder mehr	500 Volt Gleichstrom, 0,20 MΩ oder mehr	500 Volt Gleichstrom, 0,33 MΩ oder mehr	500 Volt Gleichstrom, 0,25 MΩ oder mehr	500 Volt Gleichstrom, 0,20 MΩ oder mehr
Spannungsfestigkeit	Über den Primärschaltkreis und die Ausgangsanschlüsse	Keine Abweichungen bei 1500 Volt Wechselstrom für 1 Minute
Spannungsfestigkeit	Über den Primärschaltkreis und das Gehäuse	Keine Abweichungen bei 1500 Volt Wechselstrom für 1 Minute
Ableitstrom (250 V/60 Hz)		10 mA oder weniger
Erddurchgang		100 A Wechselstrom, 0,1 Ω oder weniger
Kühlungsmethode		Zwangsluftkühlung durch einen wärmegesteuerten Lüfter mit variabler Drehzahl.
Sicherungsbatterie		Die Einstellungen bleiben erhalten, wenn das Gerät ausgeschaltet wird. Mindestens drei Jahre Batterielebensdauer (bei 25 °C).
Gewicht		Ca. 110 kg (242,51 lbs)	Ca. 130 kg (286,60 lbs)	Ca. 160 kg (352,74 lbs)	Ca. 110 kg (242,51 lbs)	Ca. 130 kg (286,60 lbs)	Ca. 160 kg (352,74 lbs)
Abmessungen (maximal)		432,6 (17,03”) (545 (21,46”)) B × 579,4 (22,81”) (685 (26,97”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 712,1 (28,04”) (815 (32,09”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 844,8 (33,26”) (950 (37,40”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 579,4 (22,81”) (685 (26,97”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 712,1 (28,04”) (815 (32,09”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)	432,6 (17,03”) (545 (21,46”)) B × 844,8 (33,26”) (950 (37,40”)) H × 700 (27,56”) (735 (28,94”)) T mm (Zoll)
Zubehör		Handbücher für die PBZ-SR-Serie: Installationsanleitung (1 Stk.), Kurzanleitung (Japanisch: 1 Stk./Englisch: 1 Stk.), Sicherheitsinformationen (1 Stk.), J1-Anschluss-Kit: Buchse (1 Stk.), Schutzabdeckungen (2 Paar), Stifte (30 Stk.), Warnaufkleber für schwere Gegenstände (1 Stk.), CD-ROM (1 Stk.)

*1 Bei einer Umgebungstemperatur von 23 °C ±5 °C. *2 Bei Eingängen mit einem Crestfaktor von 3 oder weniger im 100-kHz-Band (die Messzeit muss mindestens das 10-fache der Eingangsperiode betragen). *3 Kalibriert mit dem Scheitelwert einer 1-kHz-Sinuswelle. *4 Umgebungstemperatur unter 70 % relativer Luftfeuchtigkeit.
