Hochleistungs-Batterieprüfgerät

PFX2731S

Unterstützt die Bewertung einzelner Zellen von Festkörperbatterien, Lithium-Ionen-Batterien, usw.!

Angebot anfordern

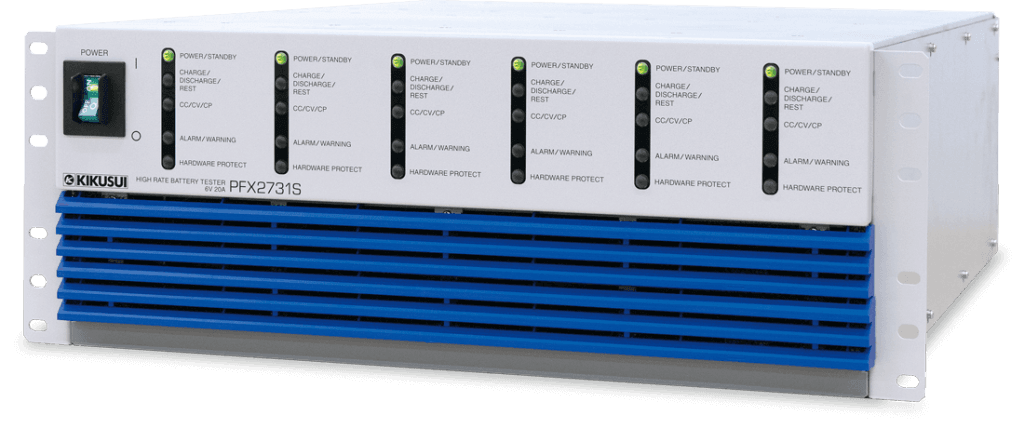

Hochleistungs-Batterieprüfgerät PFX2731S

LAN

Produktübersicht

Die verbesserte Schnelllade-/Entladeleistung ermöglicht die erforderlichen Tests mit hohen Lade-/Entladegeschwindigkeiten.

Das PFX2731S ist ein 6 V-20 A 6-Kanal-Batterieprüfgerät, das Lade-/Entladeprüfungen mit hoher Geschwindigkeit unterstützt. Es wird mit der Anwendungssoftware BPChecker4000 betrieben, die speziell für das PFX2731S entwickelt wurde. Da ein PC bis zu 4 Einheiten (24 Kanäle) betreiben kann, lässt sich je nach erforderlicher Kanalanzahl ein mehrkanaliges Lade-/Entladesystem konfigurieren.Um Langzeit-Dauerprüfungen sicher durchführen zu können, verfügt es außerdem über 2 systemunabhängige Schutzfunktionen für Hard- und Software sowie über verschiedene Schutzfunktionen wie eine Anschlussbestätigungsfunktion, die Fehlverdrahtungen erkennt, und einen integrierten Kapazitätsschutz.

Eigenschaften

Hauptmerkmale

10 ms Dauermessung (bei der schnellsten Einstellung)
Unterstützt die Auswertung einzelner Zellen (konfigurierbar bei C-Rate).
Verschiedene Lade-/Entlademodi (insgesamt 9 Modi)
- Laden: CC, CC-CV, CP, CP-CV
- Entladen: CC, CC-CV, CP, CP-CV
- Musterladung/-entladung (CC(+CV), CP(+CV))
Der eingebaute Pfadschalter ermöglicht eine schnelle Unterbrechung der Tests, wenn eine Anomalie entdeckt wird.
Ein synchroner Betrieb mit vier Konstanttemperaturkammern (hergestellt von Espec) ist möglich.
Temperaturmessung mit Thermoelementen vom Typ T (optional)
Systeme können einfach durch das Anschließen von LAN-Kabeln aufgebaut werden.
Volle Schutzfunktionen

Systemkonfiguration

Beispiel für den Anschluss eines PFX2731S mit einem LAN-Kabel

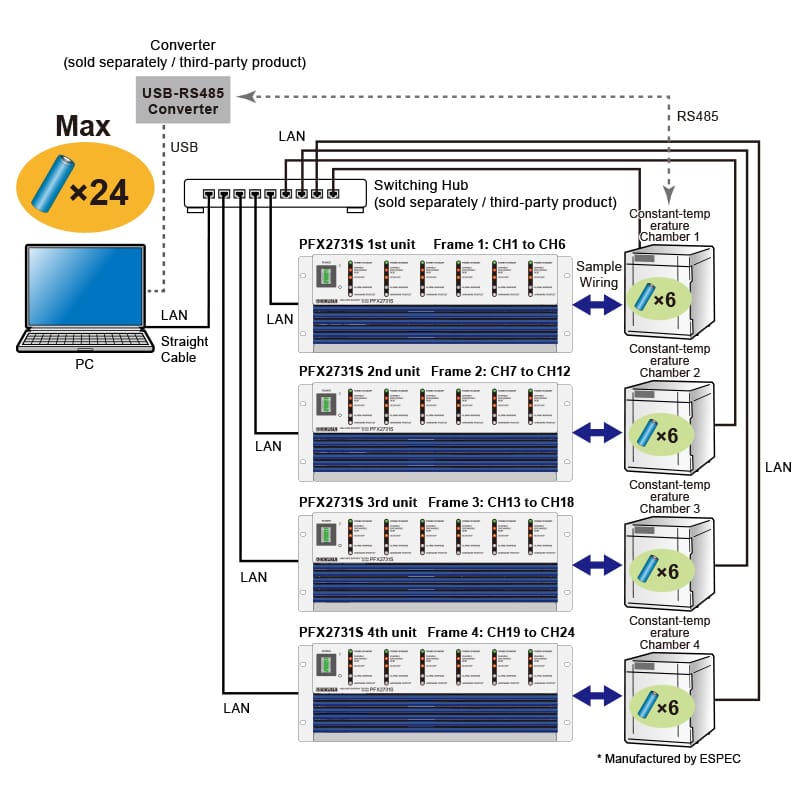

Beispiel für den Anschluss von vier PFX2731S-Einheiten und vier Thermostatkammern* über ein LAN-Kabel

*Die Verbindung zur Thermostatkammer kann entweder über LAN oder RS485 erfolgen; bei Verwendung von RS485 ist ein separater USB-Konverter für den Anschluss an einen PC erforderlich.

Das PFX2731S ist mit einer Steuereinheit, einer Messeinheit und einer 6-Kanal 6V-20A Lade-/Entladeeinheit in einem einzigen Gehäuse ausgestattet und ermöglicht so ein platzsparendes Lade-/Entladesystem mit bis zu 24 Kanälen. Jeder Kanal ist vollständig isoliert, und jeder Kanal ist mit einer eigenen Messfunktion ausgestattet, die eine kontinuierliche Datenaufzeichnung von 10 ms für alle Kanäle ermöglicht.

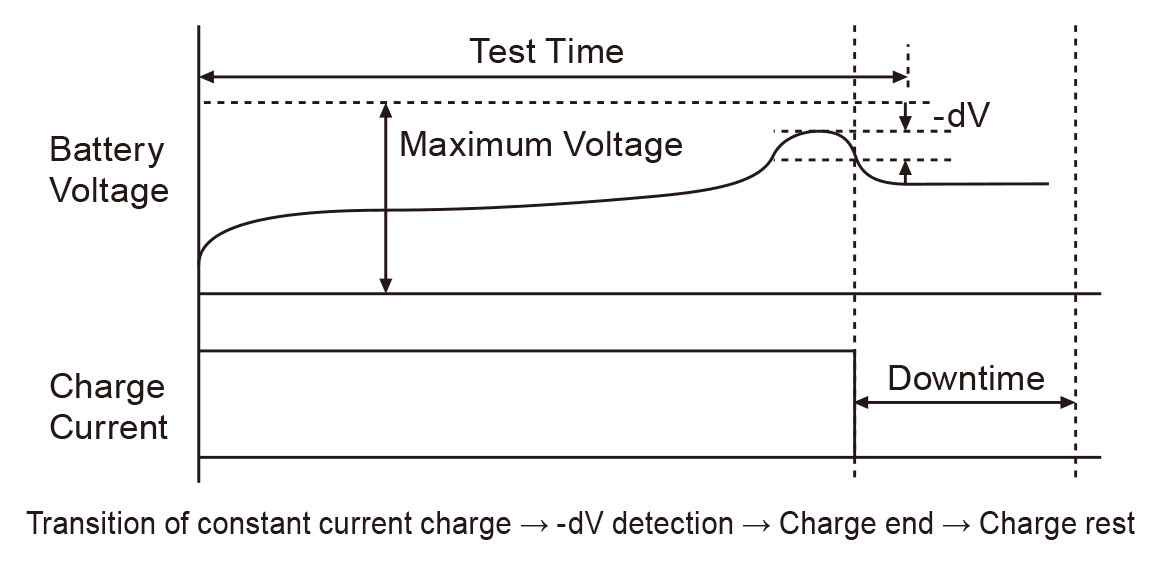

CC Aufladen

Speziell für das Laden mit konstantem Strom. Unterstützt die Erkennung von -dV und -dT/dt anhand der Batterietemperatur.

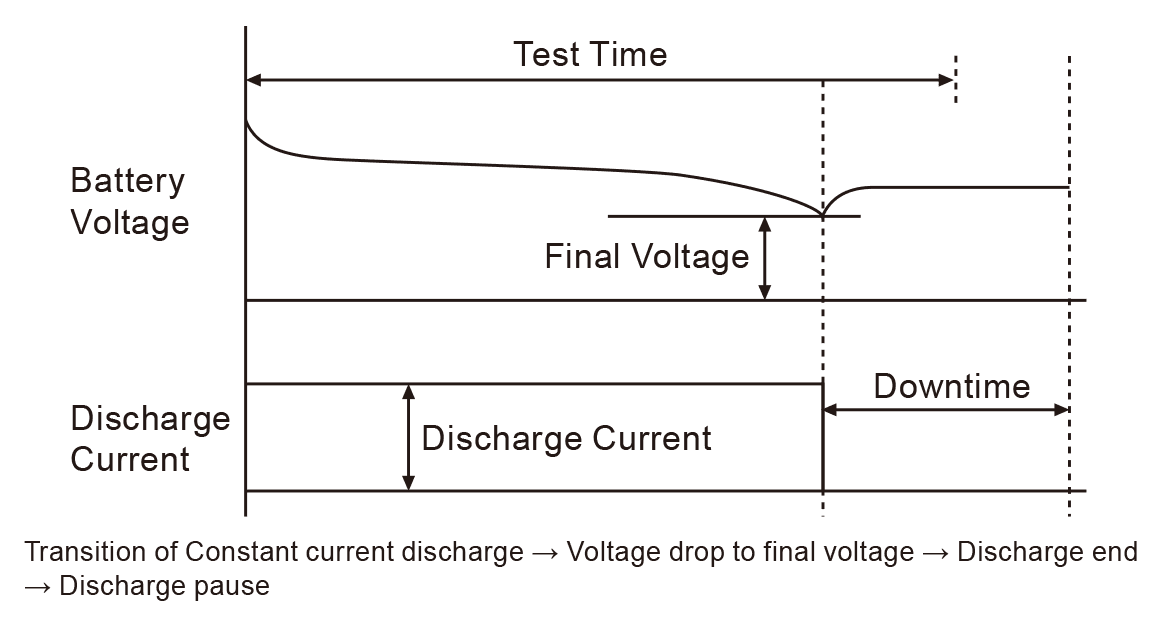

CC-Entladung

Allgemeine Konstantstromentladung. Eine Terminierung nach Kapazität (Ah) sowie Spannung und Batterietemperatur ist möglich.

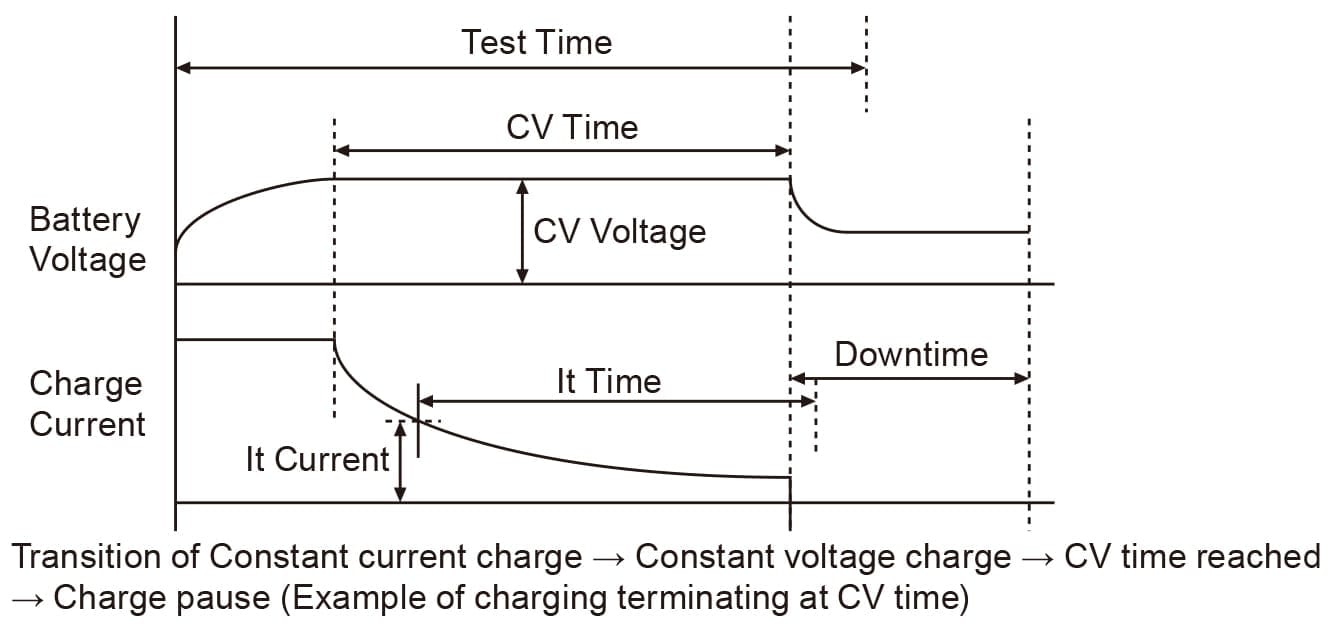

CC-CV Aufladung

Lademethode mit automatischem Übergang von konstantem Strom zu konstanter Spannung, kompatibel mit CV-Zeit und It-Strom-Erkennung.

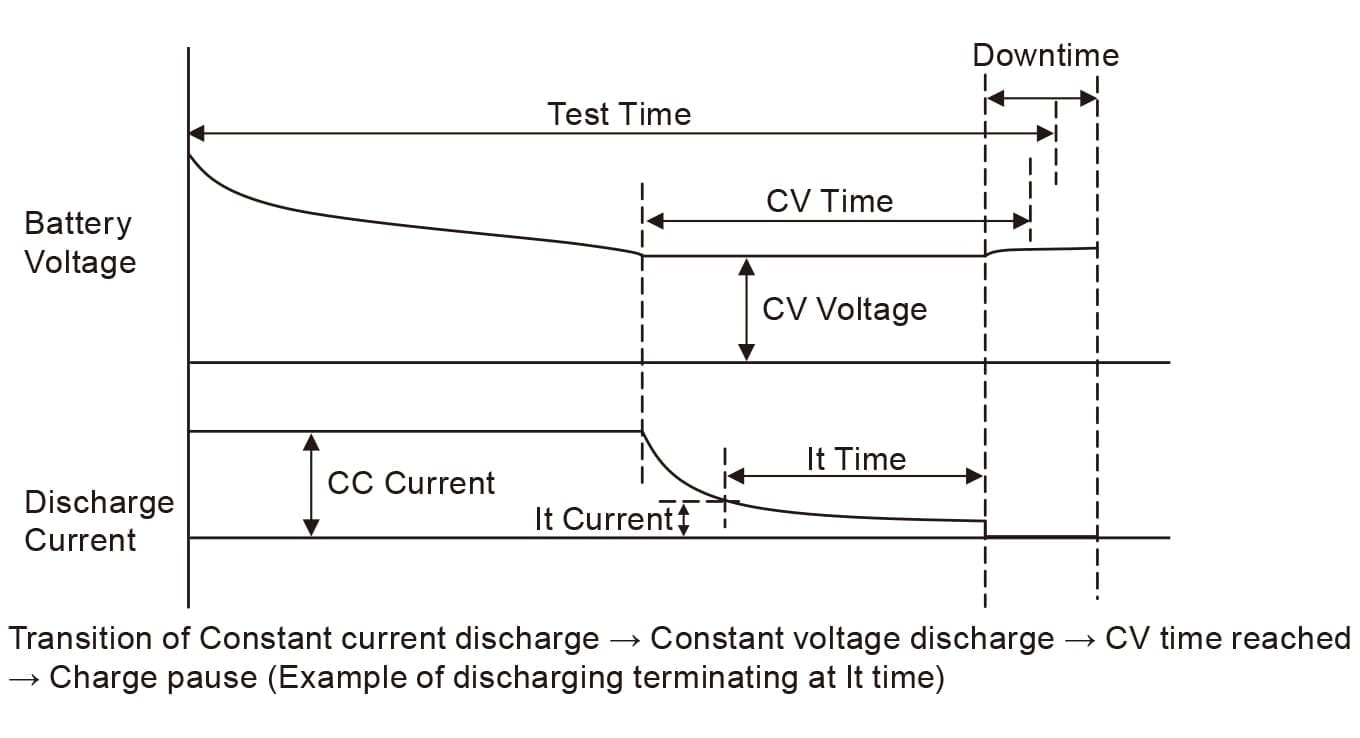

CC-CV Entlastung

Entladungsmethode, die automatisch von konstantem Strom zu konstanter Spannung übergeht; unterstützt die Erkennung von CV-Zeit und It-Strom; tiefere Entladungen als CC-Entladungsprofile; wird für die hochpräzise Messung der Entladekapazität verwendet.

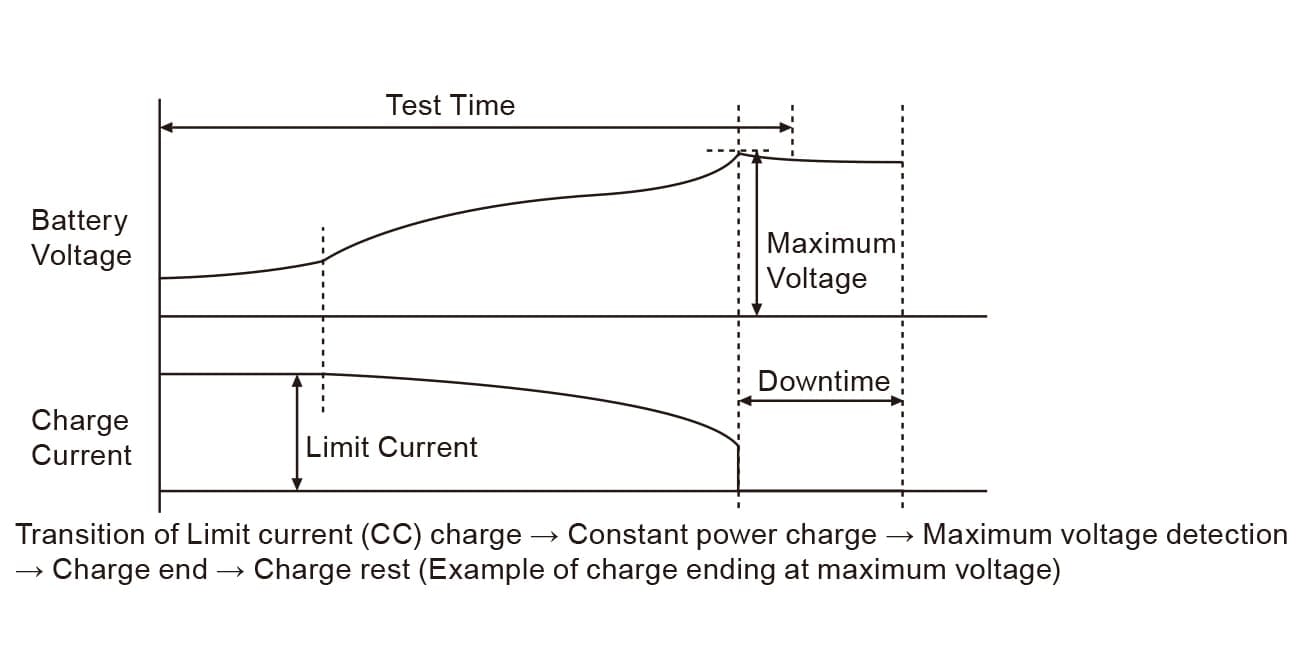

CP Aufladung

Neue Funktionen

Nur für das Laden mit konstanter Leistung. Bei einer niedrigen Spannung kann der Ladestrom durch eine Strombegrenzung begrenzt werden. Zusätzlich zu Spannung und Batterietemperatur ist auch eine Begrenzung nach Kapazität (Ah) möglich.

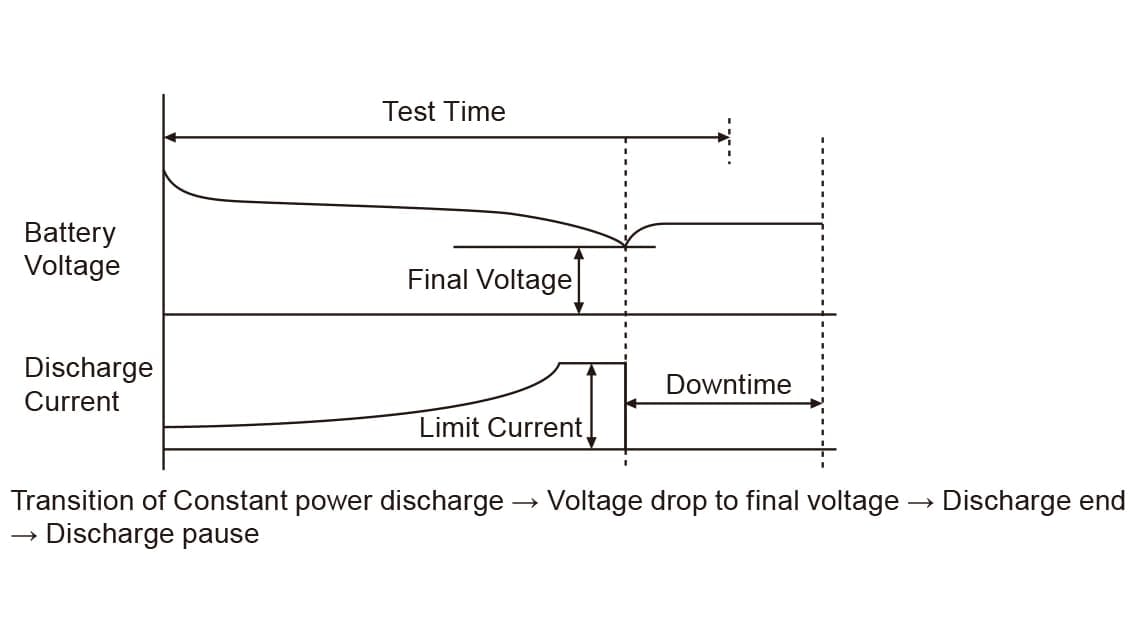

CP Entladung

Nur für Entladungen mit konstanter Leistung. Wenn die Spannung abfällt und der Entladestrom ansteigt, kann er durch eine Strombegrenzung begrenzt werden. Zusätzlich zu Spannung und Batterietemperatur ist auch eine Begrenzung nach Kapazität (Ah) möglich.

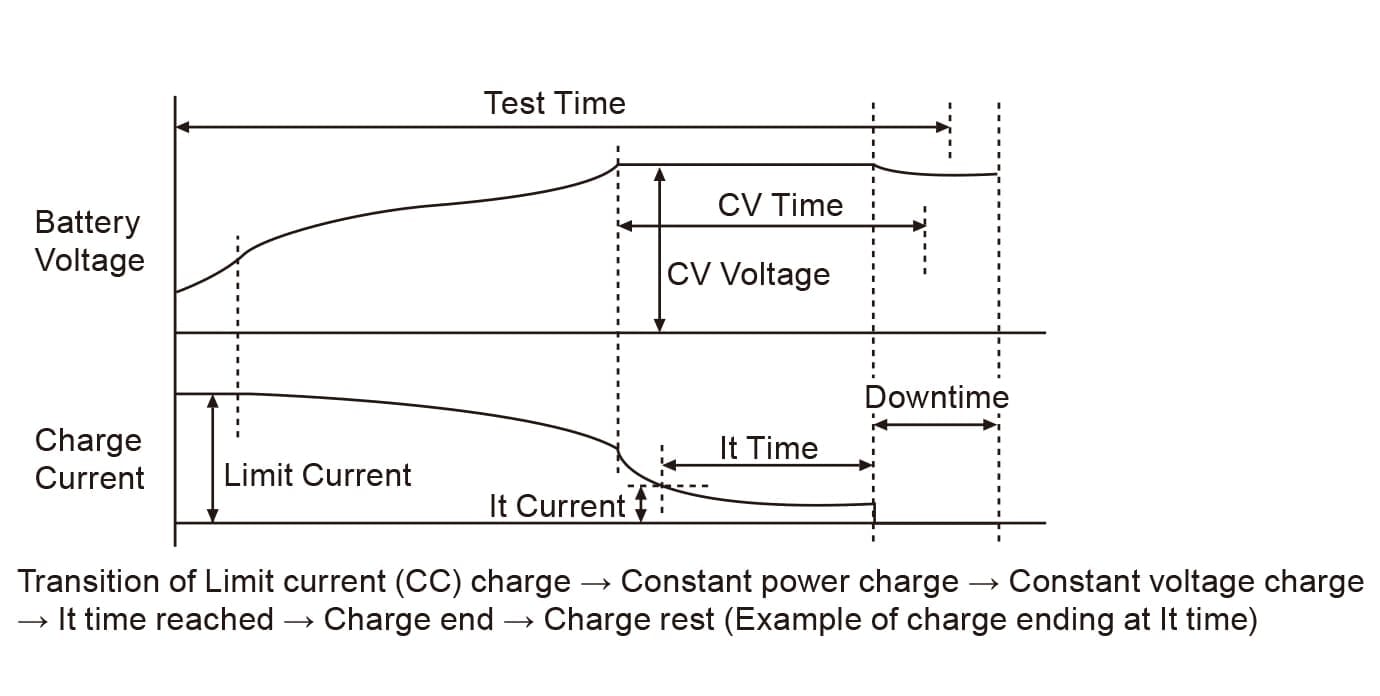

CP-CV Aufladung

Neue Funktionen

Lademethode mit automatischem Übergang von konstanter Leistung zu konstanter Spannung, kompatibel mit CV-Zeit und It-Strom-Erkennung.

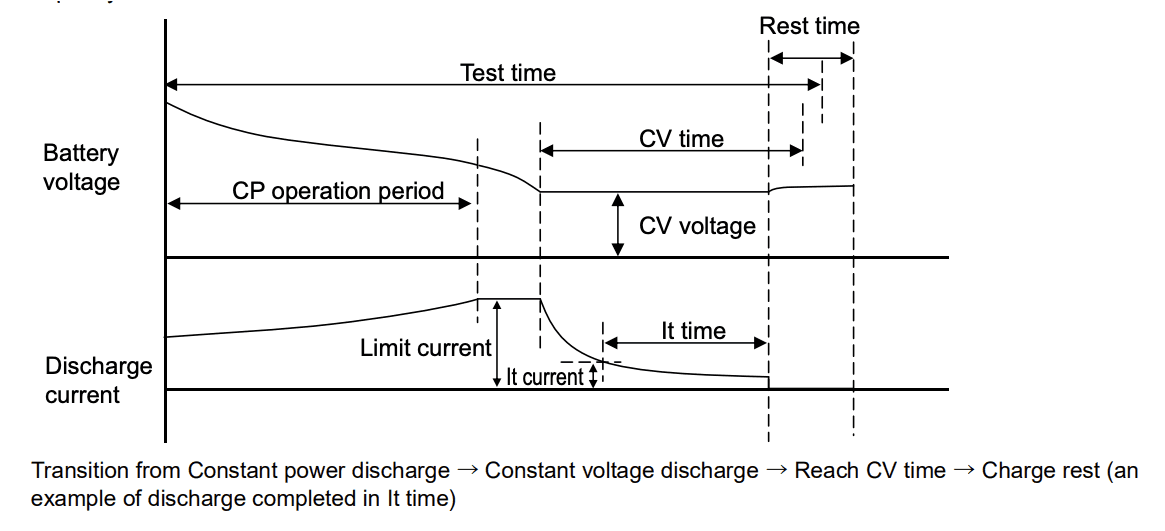

CP-CV Entlassung

Entladungsmethode, die automatisch von konstanter Leistung zu konstanter Spannung übergeht; unterstützt CV-Zeit und It-Strom-Erkennung; wird für hochgenaue Entladungskapazitätsmessungen aufgrund tieferer Entladungen als CP-Entladeprofile verwendet.

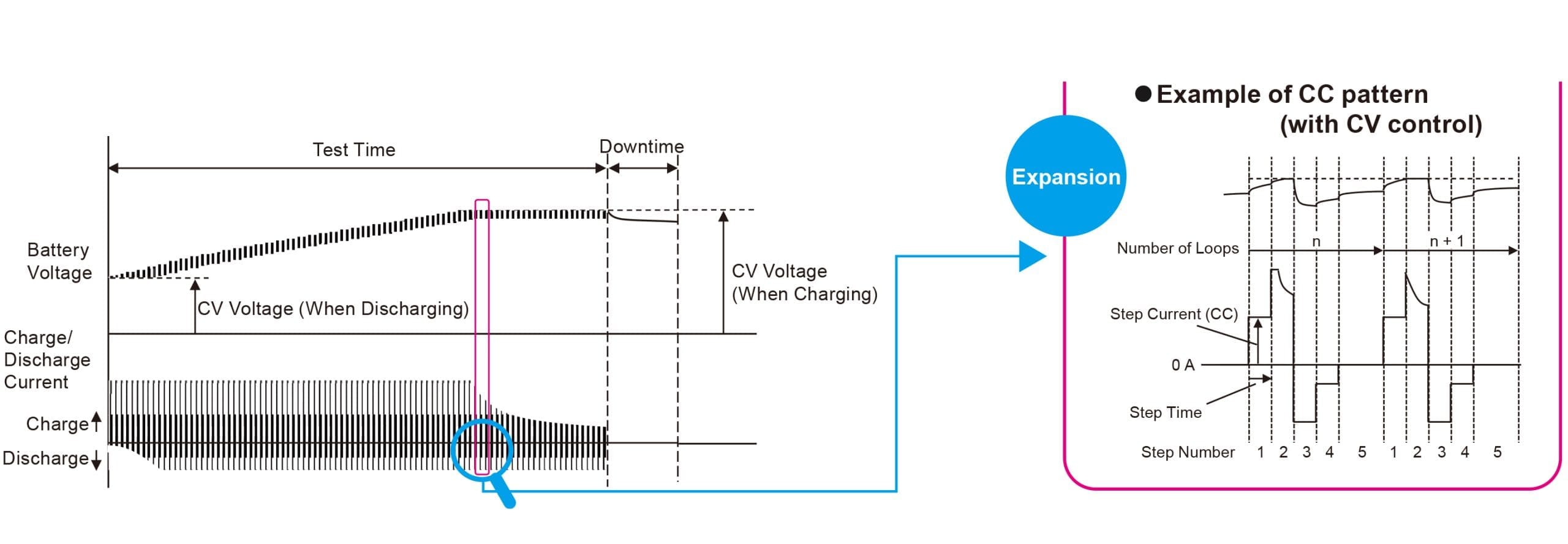

Musterladung und -entladung (CC (+CV), CP (+CV))

Neue Funktionen

Ein Muster ist eine Sammlung von Schritten. Bis zu 100 000 Schritte des CC- oder CP-Ladens/Entladens können mit hoher Geschwindigkeit geschaltet werden. Da die CV-Spannung für jeden Schritt eingestellt werden kann, wird eine erweiterte Mustersteuerung unterstützt. Selbst eine große Anzahl von Schritten, wie z.B. Lade-/Entlademuster für Standardtests oder Simulationsmuster, können über Excel eingegeben werden.

Musterladung und -entladung (CC (+CV), CP (+CV))

Völlig unabhängiger Betrieb aller Kanäle

Jeder Kanal ist völlig unabhängig und kann durch unterschiedliche Testbedingungen und Timings gesteuert werden.

Lade-/Entladefunktion mit 100.000 Schritten

CC/CP-Schrittwerte können für bis zu 100.000 Schritte eingestellt werden, mit einem Zeitbereich von 100 ms bis 999,9 s pro Schritt. Darüber hinaus kann die CV-Spannung für jeden Schritt eingestellt werden. Dies macht das Gerät flexibel für komplexe Lade- und Entladetests, wie z.B. Testmuster und Simulationsmuster für verschiedene standardisierte Tests.

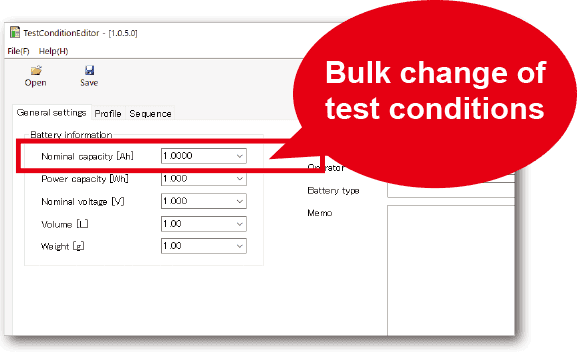

Die Funktion zur Einstellung der C-Rate macht es einfach, komplexe Testbedingungen zu ändern.

Es wurde eine Funktion zur Einstellung der C-Rate implementiert, um die unterschiedlichen Anforderungen von Lade- und Entladetests zu erfüllen. Es ist möglich, die Lade- und Entladestromwerte des Profils durch C-Rate-Werte auf der Grundlage des Nennkapazitäts-Eingangswertes einzustellen. Das bedeutet, dass, wenn mehrere Batterietypen unter denselben C-Raten-Bedingungen und Testmustern getestet werden sollen, die Testbedingungen auf alle Profile angewendet werden können, indem einfach der Nennkapazitäts-Eingangswert geändert wird.

Testbedingungs-Editor※ Siehe P5-Anwendungssoftware
Da die Umrechnung in die C-Rate auf Basis des Nennkapazitätswerts erfolgt, können Sie alle Prüfbedingungen ändern, indem Sie lediglich den Nennkapazitätswert ändern.

Hochgeschwindigkeits-Datenabtastung

Ein 24-Bit-A/D-Wandler wird für die Messung von Spannung und Strom verwendet. Eine kontinuierliche Datenerfassung von 10 ms ist für alle Kanäle bei maximaler Geschwindigkeit möglich. (Die Datenaufzeichnungszeit kann zwischen 10 ms, 100 ms und 1 s gewählt werden.) Außerdem ermöglichen die Einstellungen für Delta-Spannung und Delta-Strom die Datenerfassung auch dann, wenn sich Spannung und Strom über die eingestellten Werte hinaus ändern. *Bei einer kurzen Zeiteinstellung wird die Menge der aufgezeichneten Daten groß sein. Wenn die Testdauer lang ist (mehrere Stunden oder mehr), wird die Anzahl der Daten in die Tausende oder Zehntausende gehen. Stellen Sie sie mit Bedacht ein.

Verwirklichung einer hochpräzisen Messung

Die eingebaute hochpräzise Messschaltung gewährleistet eine hochpräzise Erkennung der Batteriespannung und des Lade-/Entladestroms. (Spannungsmessung: 100 µV Auflösung, Strommessung: 100 µA Auflösung).

Volle Schutzfunktionen

Die Hardware selbst und die Software bieten Schutz vor Überladung und Überentladung. Darüber hinaus verfügt das Hauptgerät über einen eingebauten Pfadschalter und ist mit einer Schnellabschaltfunktion ausgestattet, die den Test sofort unterbricht, wenn eine Abnormalität festgestellt wird.

Wichtigste Elemente und Umfang der Schutzeinstellungen

Open in a new window

Hardware
Hardware-Überspannungsschutz (HOVP)	0,000V〜6,300V
ハードウェア低電圧保護（HUVP）	-1.100V〜5.700V
ハードウェア過電流保護（HOCP_Low Range）	0.000A〜2.100A
ハードウェア過電流保護（HOCP_High Range）	0.000A〜21.000A

Software
ソフトウェア過電圧保護（SOVP）	0,000V〜6,300V
ソフトウェア低電圧保護（SUVP）	-1.100V〜5.700V
ソフトウェア過充電容量保護（SOAH）	1.0000Ah〜2000.0000Ah
ソフトウェア過熱保護（SOTP）	-100℃〜400℃
充電側の過電流保護（Charge OCP_Low Range）	0.000A〜2.100A
充電側の過電流保護（Charge OCP_High Range）	0.000A〜21.000A
放電側の過電流保護（Discharge OCP_Low Range）	-2.100A〜0.000A
放電側の過電流保護（Discharge OCP_High Range）	-21.000A〜0.000A
上限SOC 充電率（Over SOC）	0.00%〜150.00％
下限SOC 充電率（Under SOC）	0.00%〜10.00％

Verschiedene Bedingungen für die Beendigung der Ladung und Entladung

Die Bedingungen für das Ende des Ladevorgangs und das Ende der Entladung können nicht nur über Spannung, Zeit und Temperatur, sondern auch über den It-Stromwert und den SOC eingestellt werden.

Praktische Pausenfunktion, die reserviert werden kann

Wenn Sie während der Prüfung eine Reservierung vornehmen, können Sie diese in bestimmten Abständen unterbrechen. Nach der Unterbrechung können Sie die Prüfung an jeder beliebigen Stelle fortsetzen.

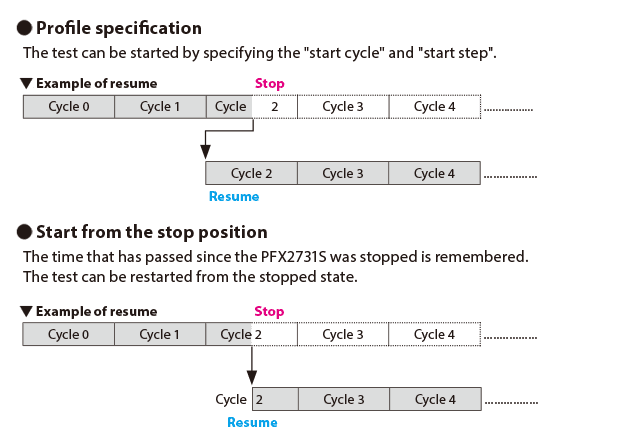

Setzen Sie den Test von einem beliebigen Punkt aus fort.

Es ist möglich, den Test von jedem beliebigen Punkt aus fortzusetzen, wenn der Test aufgrund eines Stromausfalls, eines Alarms oder einer eigenen Aktion des Benutzers unterbrochen wurde.

Einfaches Firmware-Update

Die Firmware des PFX2731S kann auf den neuesten Stand gebracht werden, indem Sie den Firmware Updater von unserer Website herunterladen.

Schutzeinstellungen können für jedes Profil konfiguriert werden.

Schutzeinstellungen können für jedes Profil konfiguriert werden und haben Vorrang vor den Schutzeinstellungen der gesamten Testumgebung. Wenn der Profilschutz aktiviert ist, werden widersprüchliche Schutzfunktionen in den allgemeinen Einstellungen deaktiviert.
Beispiel) Wenn im Profilschutz „SOVP“ eingestellt ist, ist der „SOVP“-Einstellwert in den Allgemeineinstellungen während der Ausführung dieses Profils ungültig.

SD035-PFX BPChecker4000

Mit BPChecker4000 können Sie die Bedingungen für die Lade-/Entladecharakteristikprüfung von Batterien festlegen und ausführen sowie die Prüfergebnisse speichern. BPChecker4000 besteht aus zwei Programmen: dem Test Condition Editor zum Erstellen der Prüfbedingungen und dem Test Executive zum Ausführen der Prüfungen.

SD035-PFX BPChecker4000

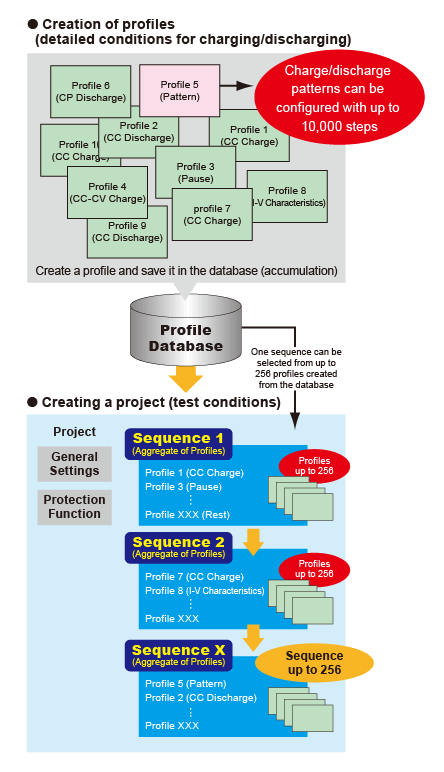

Erstellen und Bearbeiten von Prüfbedingungen

In BPChecker4000 wird die Gesamtheit der Prüfbedingungen als Projekt bezeichnet; ein Projekt umfasst Sequenzen und Profile. Eine Sequenz ist eine Sammlung von Profilen. In einem Profil werden die Lade- und Entladevorgänge für die Batterie vorgegeben.

Design

Rückwand

Technische Daten

Rated Ausgang

Open in a new window

Gerät		Technische Daten
Anzahl der Ausgänge		6 Kanal (pro Bild)
Isolierung		Zwischen CH und zwischen CH und Chassis.
Reichweite des Ladestroms	2A-Bereich	0,0000A bis 2,0000A
Reichweite des Ladestroms	20A-Bereich	0.000A – 20.000A
Bereich der Ladespannung		-1.000 V bis 6.000 V
Entladestrombereich	2A-Bereich	0,0000A bis 2,0000A
Entladestrombereich	20A-Bereich	0.000A – 20.000A
Entladespannungsbereich		-1.000 V bis 6.000 V

* Musterkabel 5,5 ^mm2 bei 5 m oder weniger

Static

Open in a new window

Gerät			Technische Daten
Konstantstrom Laden/Entladen	2A-Bereich	Bereich	0,0000A bis 2,0000A
		Genauigkeit *1	± (0,15% der Einstellung + 1,0 mA)
		Auflösung	0,1 mA
	20A-Bereich	Bereich	0.000A – 20.000A
		Genauigkeit *1	± (0,15% der Einstellung + 10,0 mA)
		Auflösung	1mA
Aufladen und Entladen mit konstanter Spannung		Bereich	-1.000 V bis 6.000 V
		Genauigkeit *1	± (0,05% der Einstellung + 1,2 mV)
		Auflösung	1mV
Laden und Entladen mit konstanter Leistung *2	2A-Bereich	Bereich	-0.100W bis 12.000W
		Genauigkeit 1 3	± (0,5% der Einstellung + 0,01 W)
		Auflösung	1mW
	20A-Bereich	Bereich	0,10 W bis 120,00 W
		Genauigkeit 1 3	± (0,5% der Einstellung + 0,1 W)
		Auflösung	10 mW

Pattern

Open in a new window

Gerät			Technische Daten
Konstantes Strommuster	2A-Bereich	Bereich	-2,0000 A bis 2,0000 A (- Werte sind Entladeströme)
		Genauigkeit *1	± (0,15% der Einstellung + 1,0 mA)
		Auflösung	0,1 mA
	20A-Bereich	Bereich	-20.000A bis 20.000A
		Genauigkeit *1	± (0,15% der Einstellung + 10,0 mA)
		Auflösung	1mA
	Anzahl der Einstellungen		100000Schritte (maximale Anzahl von Schritten)
	Bereich		100 ms bis 999,9 s (Zeitbreite von 1 Schritt)
	Auflösung		100ms
	Umschaltzeit *4		Maximal 100 ms.
Konstantes Leistungsmuster *2	2A-Bereich	Bereich	-12.000 W bis 12.000 W (-Werte sind Entladeströme)
		Genauigkeit 1 3	± (0,5% der Einstellung + 0,01W)
		Auflösung	1mW
	20A-Bereich	Bereich	-120.00W bis 120.00W
		Genauigkeit 1 3	± (0,5% der Einstellung + 0,1W)
		Auflösung	10 mW
	Anzahl der Einstellungen		100000Schritte (maximale Anzahl von Schritten)
	Bereich		100 ms bis 999,9 s (Zeitbreite von 1 Schritt)
	Auflösung		100ms
	Umschaltzeit *4		Maximal 100 ms.

*1 Bei einer Umgebungstemperatur von 18°C bis 28°C. *2 Die Batteriespannung wird gemessen und der Steuerstrom (Konstantstromregelung) wird per Softwareberechnung aus dem eingestellten Leistungswert berechnet. *3 Im Batteriespannungsbereich 1 V bis 6 V und darüber. *4 Maximale Zeit, die für den Wechsel zwischen Laden und Entladen bzw. Entladen und Laden benötigt wird.

Messgenauigkeit

Open in a new window

			Technische Daten
Statisch/ Muster
Laden/Entladen Strommessung	Bereich	2A-Bereich	-2,00000A bis 2,00000A
	Bereich	20A-Bereich	-20,0000A bis 20,0000A
	Genauigkeit *1	2A-Bereich	± (0,15% des Messwerts + 1,0 mA)
	Genauigkeit *1	20A-Bereich	± (0,15% des Messwerts + 10,0 mA)
	Auflösung	2A-Bereich	0,01mA
	Auflösung	20A-Bereich	0,1 mA
Spannungsmessung	Bereich		-2,0000V bis 7,0000V
	Genauigkeit *1		± (0,05% vom Messwert + 1,2 mV)
	Auflösung		0,1 mV
	Eingangswiderstand		10 GΩ (im Bereich von -2 V bis 7 V)
Leistungsmessung	Bereich	2A-Bereich	-12.000W bis 12.000W
	Bereich	20A-Bereich	-120.00W bis 120.00W
	Genauigkeit		Software-Berechnungen (Spannungsmessung x Strommessung)
	Auflösung	2A-Bereich	1mW
	Auflösung	20A-Bereich	10 mW
Messung der Kapazität	Umfang *2		-100,0000 Ah bis 100,0000 Ah
	Genauigkeit		Software-Berechnungen (Spannungsmessung x Strommessung)
	Auflösung *2		0,1mAh
Stunden *3	Genauigkeit 1 4		±10 ppm (TYP-Wert)

*1 Bei Umgebungstemperatur: 18°C bis 28°C. *2 Gemeinsam mit den Bereichen 2A/20A. *3 Genauigkeit der Signalquelle, die für die verstrichene Zeit während des Ladens und Entladens verwendet wird. *4 Entspricht einer Differenz von 30 Sekunden pro Monat.

Temperatur_Messung

Open in a new window

Abschnitt zur Messung der Thermoelementspannung (Temperatur)	Technische Daten
Anzahl der Messklemmen	pro Kanal
Thermoelement Typ	Typ T (Blut, Grippe, Hepatitis, usw.)
Bereich	-100,0°C bis 400,0°C *1
Genauigkeit 2 3	±1,5°C (typischer Wert)
Genauigkeit des Referenzkontakts 2 4	±0,7°C (typischer Wert)
Auflösung	0.1°C
Messintervall	2s

*1 Die Genauigkeit wird außerhalb des Bereichs nicht garantiert. Variiert je nach Thermoelement-Spezifikationen (der Betriebstemperaturbereich variiert je nach Thermoelementklasse, Drahtdurchmesser und Mantel). *2 Bei einer Umgebungstemperatur von 18°C bis 28°C. *3 Bei Messung der vom Thermoelement-Kalibrator erzeugten Spannung (beinhaltet nicht die Toleranz des Thermoelementes). *4 Gibt die Leistung von Vergleichsstellen-Thermometern (Kaltstellen-Thermometern) an.

Auflade/Entlade-Abbruchbedingungsliste

Open in a new window

Lade-/Entlademodus	letzte Bedingung
	maximal Spannung	kleinste Spannung	Start des Lade- oder Entladevorgangs Definierte Zeit von	Beginn des Konstantspannungsbetriebs Die vorgeschriebene Zeit von	Beginn des Konstantspannungsbetriebs Definierter Strom von	Es Strom. Nach dem Absinken unter feste Zeit	-dV (Maskierungszeit) (Kann eingestellt werden)	dT/dt (°C/min)	Integrierter Strom (Ah)	Integrierte Leistung (Wh)	maximal SOC	kleinste SOC	Muster Ladung-Entladung Zeit seit Beginn	Schleife (Wiederholung). Frequenz	Batterie Temperatur.
Laden mit konstantem Strom (CC)	richtig” (bei der Benotung)		richtig” (bei der Benotung)				richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)				richtig” (bei der Benotung)
Laden mit konstantem Strom und konstanter Spannung (CC-CV)			richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)			richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)				richtig” (bei der Benotung)
Konstante Leistungsaufladung (CP)	richtig” (bei der Benotung)		richtig” (bei der Benotung)						richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)				richtig” (bei der Benotung)
Konstante Leistung – Konstantspannungsladung (CP-CV)			richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)			richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)				richtig” (bei der Benotung)
Konstantstromentladung (CC)		richtig” (bei der Benotung)	richtig” (bei der Benotung)						richtig” (bei der Benotung)	richtig” (bei der Benotung)		richtig” (bei der Benotung)			richtig” (bei der Benotung)
Entladung mit konstantem Strom und konstanter Spannung (CC-CV)			richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)			richtig” (bei der Benotung)	richtig” (bei der Benotung)		richtig” (bei der Benotung)			richtig” (bei der Benotung)
Konstante Leistungsaufladung (CP)		richtig” (bei der Benotung)	richtig” (bei der Benotung)						richtig” (bei der Benotung)	richtig” (bei der Benotung)		richtig” (bei der Benotung)			richtig” (bei der Benotung)
Konstante Leistung-Konstante Spannung-Entladung (CP-CV)			richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)			richtig” (bei der Benotung)	richtig” (bei der Benotung)		richtig” (bei der Benotung)			richtig” (bei der Benotung)
Muster für das Laden und Entladen mit konstantem Strom (Muster)	richtig” (bei der Benotung)	richtig” (bei der Benotung)							richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)	richtig” (bei der Benotung)

Schutzfunktion_Überspannungsschutz (Überladung)

Open in a new window

Gerät		Technische Daten
Überspannungsschutz (Überladungsschutz)
Software OVP	Einstellungsbereich	0,000V〜6,300V
	Auflösung	1mV
	Einstellungsgenauigkeit *1	電圧計測確度に依存
	動作時間	最大50ms
Hardware OVP *2	Einstellungsbereich	0.0V〜6.6V
	Auflösung	100mV
	設定誤差*1	±0.5% of rating
	動作時間	10ms（TYP 値）過電圧の検出から出力遮断まで

Schutz_Schutz vor Unterspannung (Überentladung)

Open in a new window

Gerät		Technische Daten
Software UVP	Einstellungsbereich	-1.100V〜5.700V
	Auflösung	1mV
	Einstellungsgenauigkeit *1	電圧計測確度に依存
	動作時間	最大50ms
Hardware UVP *2	Einstellungsbereich	-1,1 V bis 6,0 V
	Auflösung	100mV
	設定誤差*1	±0.5% of rating
	動作時間	10 ms (TYP-Wert) von der Erkennung der Unterspannung bis zur Abschaltung des Ausgangs

Protective_Functions_Overcurrent_protection

Open in a new window

Gerät			Technische Daten
Software OCP	Einstellungsbereich	Elektrifizierung	2A-Bereich	0.000A〜2.100A
		Elektrifizierung	20A-Bereich	0.000A〜21.000A
		elektrische Entladung	2A-Bereich	0.000A〜2.100A
		elektrische Entladung	20A-Bereich	0.000A〜21.000A
	Auflösung*3		1mA
	Einstellungsgenauigkeit *1		Hängt von der Genauigkeit der Strommessung ab
	動作時間		最大50ms
	Verzögerungszeit		0 ms bis Erkennungsverzögerung Timer-Zeiteinstellung
Hardware OCP *2	Einstellungsbereich	Aufladen/. elektrische Entladung	2A-Bereich	0,0A bis 2,2A
	Einstellungsbereich		20A-Bereich	0,0 A bis 22,0 A
	Auflösung*3		100mA
	設定誤差*1		±0.5% of rating
	動作時間		10 ms (TYP-Wert) von der Erkennung des Überstroms bis zum Abschalten des Ausgangs

Schutzfunktionen_Schutz vor übermäßiger_Ladung_und_Entladung_Kapazität

Open in a new window

Gerät		Technische Daten
Software OAH *4	Einstellungsbereich	1.0000Ah〜2000.0000Ah
	Einstellungsgenauigkeit *1	Hängt von der Genauigkeit der aktuellen Messung und der Genauigkeit der Haupt-CPU-Uhr ab.
	Auflösung	0,1mAh

Schutzfunktionen_Temperaturschutz (Übertemperatur)

Open in a new window

Gerät		Technische Daten
Software OTP	Einstellungsbereich	-100℃〜400℃
	Einstellungsgenauigkeit *1	Hängt von der Genauigkeit der Temperaturmessung ab
	Auflösung	1°C

*1 Bei Umgebungstemperatur: 18°C bis 28°C *2 Der eingestellte Wert wird in der Lade-/Entladeeinheit beibehalten.
Das BPC4000 schützt die Probe zu jeder Zeit, auch wenn der Test nicht läuft. *3 Gemeinsamer Bereich bis 2A / 20A *4 Die Anwendungssoftware berechnet die Nennkapazität multipliziert mit dem eingestellten Prozentsatz und stellt den Wert in Bezug auf die Kapazität ein.
